Passaggi per tubi

Guarnizione anulare standard

Larghezza di tenuta 40 mm

HSD b40

Aggiungi ai preferitiAggiungi ai preferiti

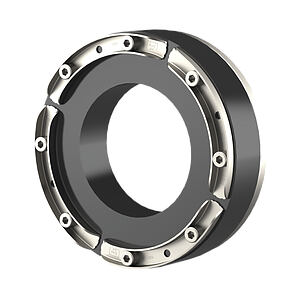

Guarnizione anulare standard - Larghezza di tenuta 40 mm
USP

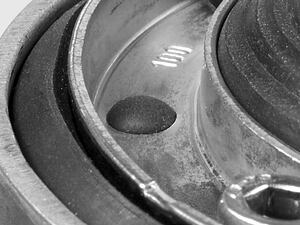

  • sicurezza di montaggio che si può vedere e toccare grazie all'apertura di controllo integrata
Per la guarnizione di tubi di nuova installazione o già posati in fori di carotaggio o tubi di rivestimento. Disponibile per tutte le dimensioni di tubi comuni.
Guarnizione anulare standard - Larghezza di tenuta 40 mm

Fatti

Vantaggi:

  • divisibile in loco per il montaggio successivo fino a Ø 200 mm
  • suddivisione standard a partire da Ø 250 mm
  • disponibili svariate combinazioni di materiali per applicazioni basate sulla domanda
  • disponibile da magazzino

Dimensioni:

  • Larghezza di tenuta 40 mm

Proprietà:

  • certificato da FHRK
  • Profilo a U: stabilità massima dei segmenti di pressione

Campo d'applicazione:

  • calcestruzzo impermeabile classe di sollecitazione 1, calcestruzzo impermeabile classe di sollecitazione 2

Materiale:

  • Lastre pressopiegate, viti e dadi: acciaio inox V2A (AISI 304L) o V4A (AISI 316L)
  • Gomma: EPDM, NBR o con autorizzazione KTW

Tenuta:

  • a tenuta di gas e impermeabile
  • a tenuta di radon
Download

Disegni tecnici

Istruzioni di montaggio

Verbali di prova

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol.

Varianti

Tubo di rivestimento/Carotaggio Øi (mm) Ideale per condotta fluidi Ø (mm) Denom. ord. Codice articolo GTIN
80 25-27 HSD80 1x25 b40 A2/EPDM 3030567408 4052487246330
Scarica scheda tecnica e testo di capitolato
title=
80 32-34 HSD80 1x32 b40 A2/EPDM 3030567403 4052487246323
Scarica scheda tecnica e testo di capitolato
title=
80 40-43 HSD80 1x40 b40 A2/EPDM 3030567412 4052487246347
Scarica scheda tecnica e testo di capitolato
title=
100 32-34 HSD100 1x32 b40 A2/EPDM 1650010032 4052487121347
Scarica scheda tecnica e testo di capitolato
title=
100 40-43 HSD100 1x40 b40 A2/EPDM 1650010040 4052487121408
Scarica scheda tecnica e testo di capitolato
title=
100 48-51 HSD100 1x48 b40 A2/EPDM 1650010048 4052487121460
Scarica scheda tecnica e testo di capitolato
title=
100 60-63.5 HSD100 1x60 b40 A2/EPDM 1650010060 4052487121521
Scarica scheda tecnica e testo di capitolato
title=
125 60-63.5 HSD125 1x60 b40 A2/EPDM 1650012060 4052487121583
Scarica scheda tecnica e testo di capitolato
title=
125 75-77 HSD125 1x75 b40 A2/EPDM 1650012075 4052487121644
Scarica scheda tecnica e testo di capitolato
title=
