Passacavi

Passacavi Sistema guida passacavi KES150/KES90Manicotti

Raccordo per tubi

per il collegamento al foro di carotaggio o al tubo di rivestimento

KES150 MA160-172/140-163 SET

Aggiungi ai preferiti

Raccordo per tubi - per il collegamento al foro di carotaggio o al tubo di rivestimento

§§Uebersetzung_fehlt§§

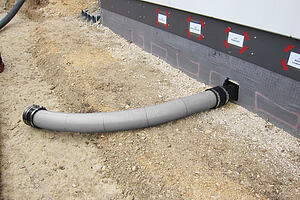

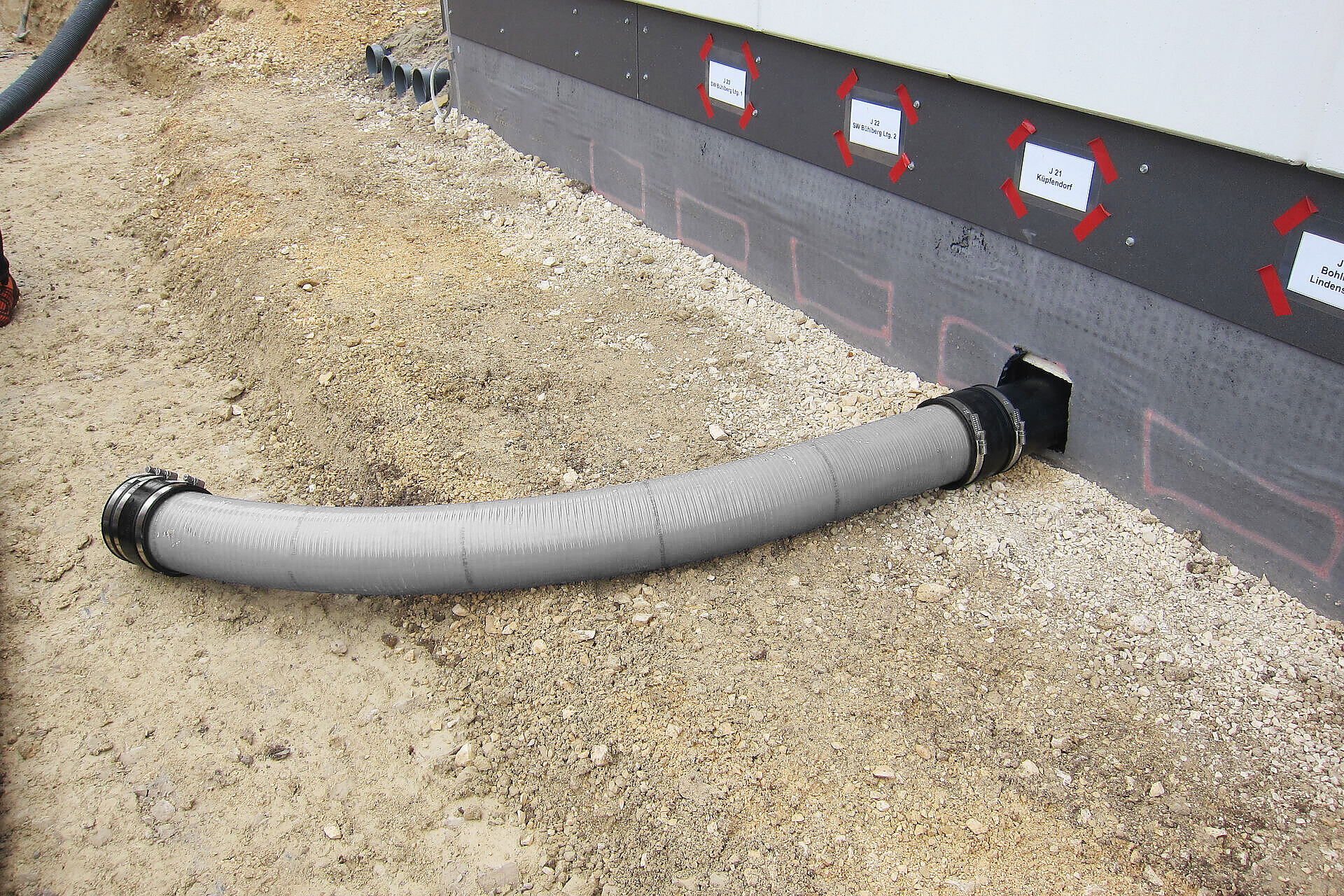

Per il collegamento del tubo flessibile a spirale Hateflex 14150 a fori di carotaggio o tubi di rivestimento. Il bocchettone del tubo viene collegato al tubo flessibile tramite un manicotto. La guarnizione del muro viene realizzata tramite una guarnizione anulare supplementare.

Raccordo per tubi - per il collegamento al foro di carotaggio o al tubo di rivestimento

Fatti

Vantaggi:

Collegamento elastico e stabile dal punto di vista meccanico, con manicotto di sistema
tubo guaina stabile, a pareti spesse

Dotazione:

Bocchettone del tubo comprendente manicotto con nastri di serraggio

Dimensioni:

Øe bocchettone del tubo: 160 mm
lunghezza sporgente del bocchettone del tubo ca. 440 mm

Materiale:

Manicotto: EPDM
Bocchettone del tubo: PVC
Nastri di serraggio: W4

Tenuta:

a tenuta di gas e impermeabile fino a 2,5 bar

Download

Istruzioni di montaggio

KES-M 150-R 160 (PDF, 3MB)

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol .

Varianti

Articoli	Denom. ord.	Codice articolo	GTIN
Rohranschluss zur Adaption des Kunststoffspiralschlauches	KES150 MA160-172/140-163 SET	2125818000	4052487058278	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:

Accessori

(necessari per il montaggio)

Detergente per cavi -

Detergente per cavi
