Passaggi per tubi

Guarnizione anulare standard

con tecnologia ad anelli super segmentati continua

HSD SSG

Aggiungi ai preferitiAggiungi ai preferiti

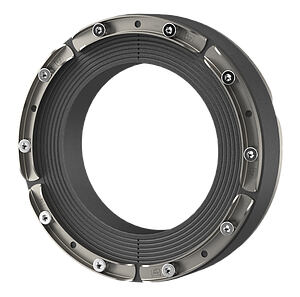

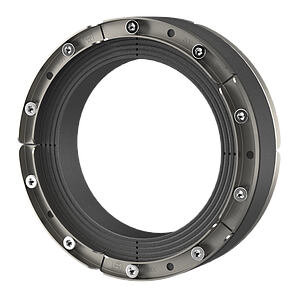

Guarnizione anulare standard - con tecnologia ad anelli super segmentati continua
USP
  • sicurezza di montaggio che si può vedere e toccare grazie all'apertura di controllo integrata
  • tecnologia ad anelli super segmentati integrata per l'adattamento personalizzato al diametro della condotta in loco
  • Segmenti con l'indicazione esatta del diametro
Per la guarnizione di tubi di nuova installazione o già posati in fori di carotaggio o tubi di rivestimento. Possibilità di adattamento continuo al diametro della condotta in loco.
Guarnizione anulare standard - con tecnologia ad anelli super segmentati continua

Fatti

Vantaggi:

  • suddivisione standard per il montaggio successivo
  • disponibili svariate combinazioni di materiali per applicazioni basate sulla domanda
  • disponibile da magazzino

Dimensioni:

  • Larghezza di tenuta fino a Ø 250 mm: 40 mm
  • Larghezza di tenuta fino a Ø 300 mm: 50 mm

Proprietà:

  • certificato da FHRK
  • Profilo a U: stabilità massima dei segmenti di pressione

Campo d'applicazione:

  • calcestruzzo impermeabile classe di sollecitazione 1, calcestruzzo impermeabile classe di sollecitazione 2

Materiale:

  • Lastre pressopiegate, viti e dadi: acciaio inox V2A (AISI 304L) o V4A (AISI 316L)
  • Gomma: EPDM o NBR

Tenuta:

  • a tenuta di gas e impermeabile
  • a tenuta di radon
Download

Istruzioni di montaggio

Verbali di prova

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol.

Varianti

Tubo di rivestimento/Carotaggio Øi (mm) Passaggi Øe max. tubo per fluidi (mm) Denom. ord. Confezione Codice articolo GTIN
100 1 18-65 HSD100 SSG 1x18-65 b40 A2/EPDM 1 3030300060 4052487165655
Scarica scheda tecnica e testo di capitolato
title=
100 1 18-65 HSD100 SSG 1x18-65 b40 A2/EPDM 15 3030300060 4052487223737
Scarica scheda tecnica e testo di capitolato
title=
150 1 70-112 HSD150 SSG 1x70-112 b40 A2/EPDM 1 3030300064 4052487129015
Scarica scheda tecnica e testo di capitolato
title=
150 1 70-112 HSD150 SSG 1x70-112 b40 A2/EPDM 15 3030300064 4052487223751
Scarica scheda tecnica e testo di capitolato
title=
200 1 110-162 HSD200 SSG 1x110-162 b40 A2/EPDM 1 3030300068 4052487129022
Scarica scheda tecnica e testo di capitolato
title=
200 1 110-162 HSD200 SSG 1x110-162 b40 A2/EPDM 15 3030300068 4052487223799
Scarica scheda tecnica e testo di capitolato
title=
250 1 159-211 HSD250 SSG 1x159-211 b40 A2/EPDM 1) 1 3030300072 4052487129374
Scarica scheda tecnica e testo di capitolato
title=
250 1 159-211 HSD250 SSG 1x159-211 b40 A2/EPDM 1) 4 3030300072 4052487223805
Scarica scheda tecnica e testo di capitolato
title=
300 1 200-252 HSD300 SSG 1x200-252 b50 A2/EPDM 1) 1 3030300076 4052487129381
Scarica scheda tecnica e testo di capitolato
title=
Aprire


1) Chiusura cieca non standard ma disponibile come accessorio opzionale.
