Gaine de flasque amovible/fixe galvanisée

pour scellement dans le béton, en cas de cuve noire

FLFE DIN18533 St-A3C

Dans la liste de favoris

Gaine de flasque amovible/fixe galvanisée - pour scellement dans le béton, en cas de cuve noire

Pour scellement dans béton/mortier de murs, plafonds ou sols.

Informations

Avantages:

adaptation flexible à l‘épaisseur de paroi grâce à la gaine en plastique
installation à fleur de coffrage

Contenu de la livraison:

Gaine à flasque amovible/fixe
Éléments de fixation pour béton
Tiges filetées et écrous
2 couvercles de fermeture

Dimensions:

pour parois jusqu'à 500 mm d'épaisseur
Structure conforme à DIN 18533 et qui comprend: pièces enterrées.
Øa de flasque fixe standard correspond au Øi de la gaine concernée + env. 330 mm (en cas de passage)

Domaine d'application:

DIN 18533: Wassereinwirkungsklasse W1-E

Matériau:

Gaine : plastique PVC-U
Gaine à flasque amovible/fixe : en acier galvanisé (vz)
Couvercle de fermeture : PE
Tiges filetées et écrous : acier galvanisé (vz)

Étanchéité:

étanche au gaz et à l'eau

Téléchargements

Notice de montage

FLFE FLFA FLFAG DIN18533 DIN18531 (PDF, 3MB)

Rapports d'essai

FLFE DIN18533 DTM2120112/15 (PDF, 710KB)

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

Gaine Ø_i (mm)	Flasque fixe Ø (mm) D2	Flasque amovible Ø (mm) D3	Gaine épaisseur de paroi (mm) S	Épaisseur de paroi (mm)	Code d’article	Numéro d’article	GTIN
100	425	415	2	200	FLFE1x100/0/200 DIN18533 St-A3C	2500420100	4052487062886	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
100	425	415	2	240	FLFE1x100/0/240 DIN18533 St-A3C	2500420103	4052487136181	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
100	425	415	2	250	FLFE1x100/0/250 DIN18533 St-A3C	2500420106	4052487136198	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
100	425	415	2	300	FLFE1x100/0/300 DIN18533 St-A3C	2500420109	4052487136204	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
100	425	415	2	365	FLFE1x100/0/365 DIN18533 St-A3C	2500420112	4052487136211	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
100	425	415	2	400	FLFE1x100/0/400 DIN18533 St-A3C	2500420115	4052487136228	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
100	425	415	2	500	FLFE1x100/0/500 DIN18533 St-A3C	2500420118	4052487136235	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
150	475	465	2	200	FLFE1x150/200 DIN18533 St-FVZ	3030453614	4052487242578	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
150	475	465	2	240	FLFE1x150/240 DIN18533 St-FVZ	3030453921	4052487242585	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
150	475	465	2	250	FLFE1x150/250 DIN18533 St-FVZ	3030453923	4052487242592	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
150	475	465	2	300	FLFE1x150/300 DIN18533 St-A3C	3030453924	4052487242608	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
150	475	465	2	365	FLFE1x150/365 DIN18533 St-FVZ	3030453925	4052487242615	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
150	475	465	2	400	FLFE1x150/400 DIN18533 St-FVZ	3030453927	4052487242622	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
150	475	465	2	500	FLFE1x150/500 DIN18533 St-FVZ	3030453930	4052487242639	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
200	530	520	2	200	FLFE1x200/200 DIN18533 St-A3C	3030353471	4052487226998	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
200	530	520	2	240	FLFE1x200/240 DIN18533 St-A3C	3030353474	4052487227001	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
200	530	520	2	250	FLFE1x200/250 DIN18533 St-A3C	3030353475	4052487227018	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
200	530	520	2	300	FLFE1x200/0/300 DIN18533 St-A3C	3030353476	4052487227025	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
200	530	520	2	365	FLFE1x200/365 DIN18533 St-A3C	3030353477	4052487227032	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
200	530	520	2	400	FLFE1x200/400 DIN18533 St-A3C	3030353478	4052487227049	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
200	530	520	2	500	FLFE1x200/500 DIN18533 St-A3C	3030353479	4052487227056	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:

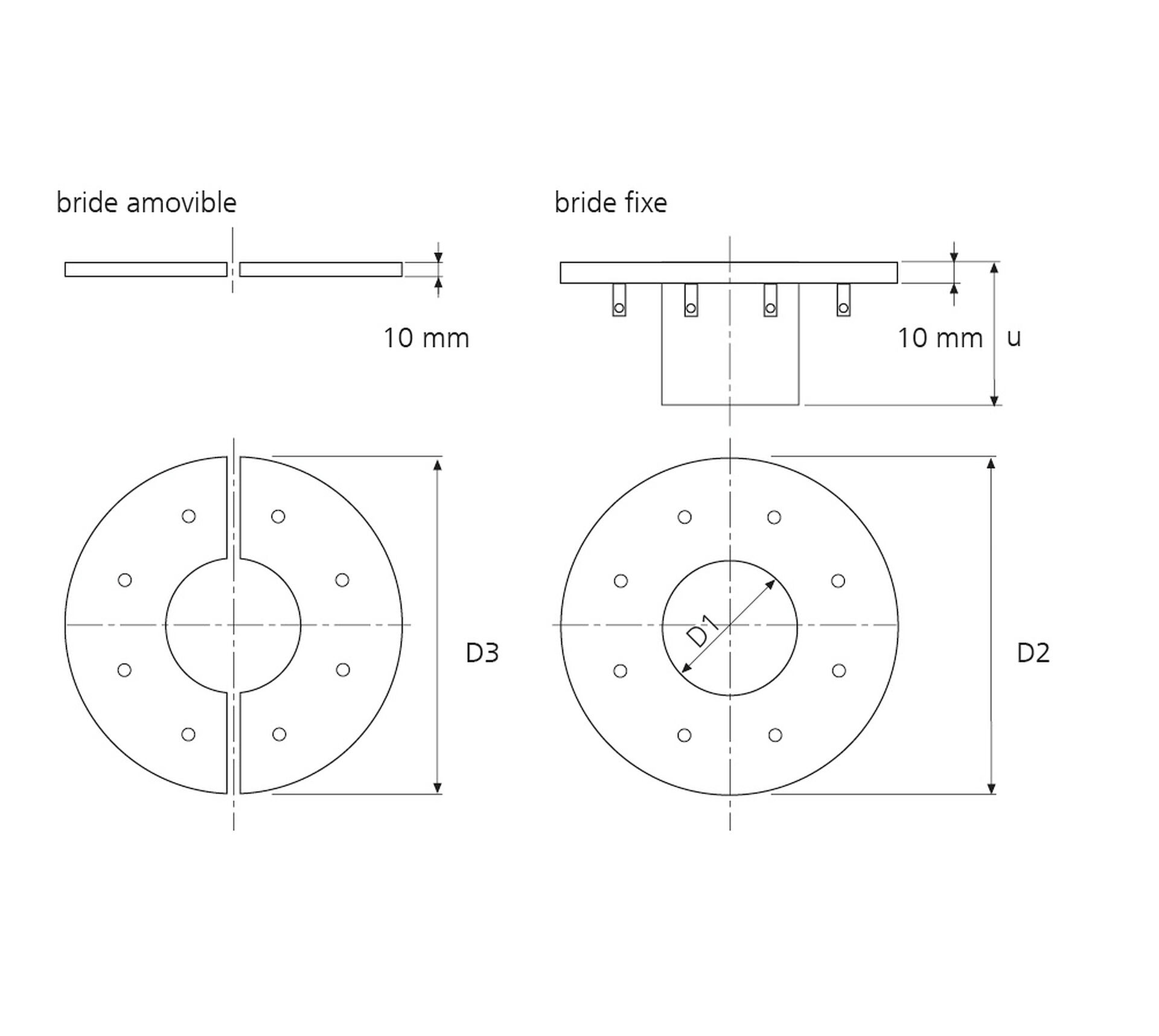

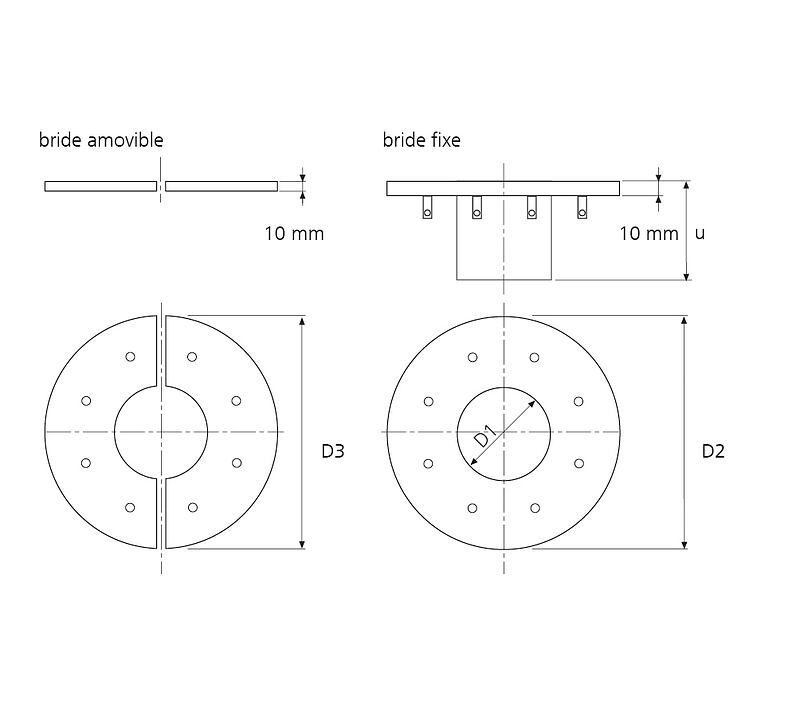

D1: Gaine Øi, D2: Bride fixe Ø, D3: Bride amovible Ø, S: Gaine épaisseur de paroi

Accessoires

Garniture d'étanchéité

accessoire pour flasque fixe ou amovible selon la norme DIN 18533

(nécessaire à l'installation)
