Gaine de flasque amovible/fixe galvanisée

pour chevillage à postériori en cas de cuve noire

FLFA DIN18533 A3C

Dans la liste de favoris

Gaine de flasque amovible/fixe galvanisée - pour chevillage à postériori en cas de cuve noire

Pour chevillage via gaines, carottages ou percées.

Informations

Contenu de la livraison:

Gaine à flasque amovible/fixe
Éléments de fixation pour béton
Écrous

Dimensions:

Partie supérieure standard : 80 mm
Structure conforme à DIN 18533 et qui comprend: pièces enterrées.
Øa de flasque fixe standard correspond au Øi de la gaine concernée + env. 330 mm (en cas de passage)

Domaine d'application:

DIN 18533: Wassereinwirkungsklasse W1-E

Matériau:

Gaine : plastique PVC-U
Éléments de fixation : acier inoxydable AISI 316L
Écrous : acier galvanisé (vz)

Étanchéité:

étanche au gaz et à l'eau

Téléchargements

Notice de montage

FLFE FLFA FLFAG DIN18533 DIN18531 (PDF, 3MB)

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

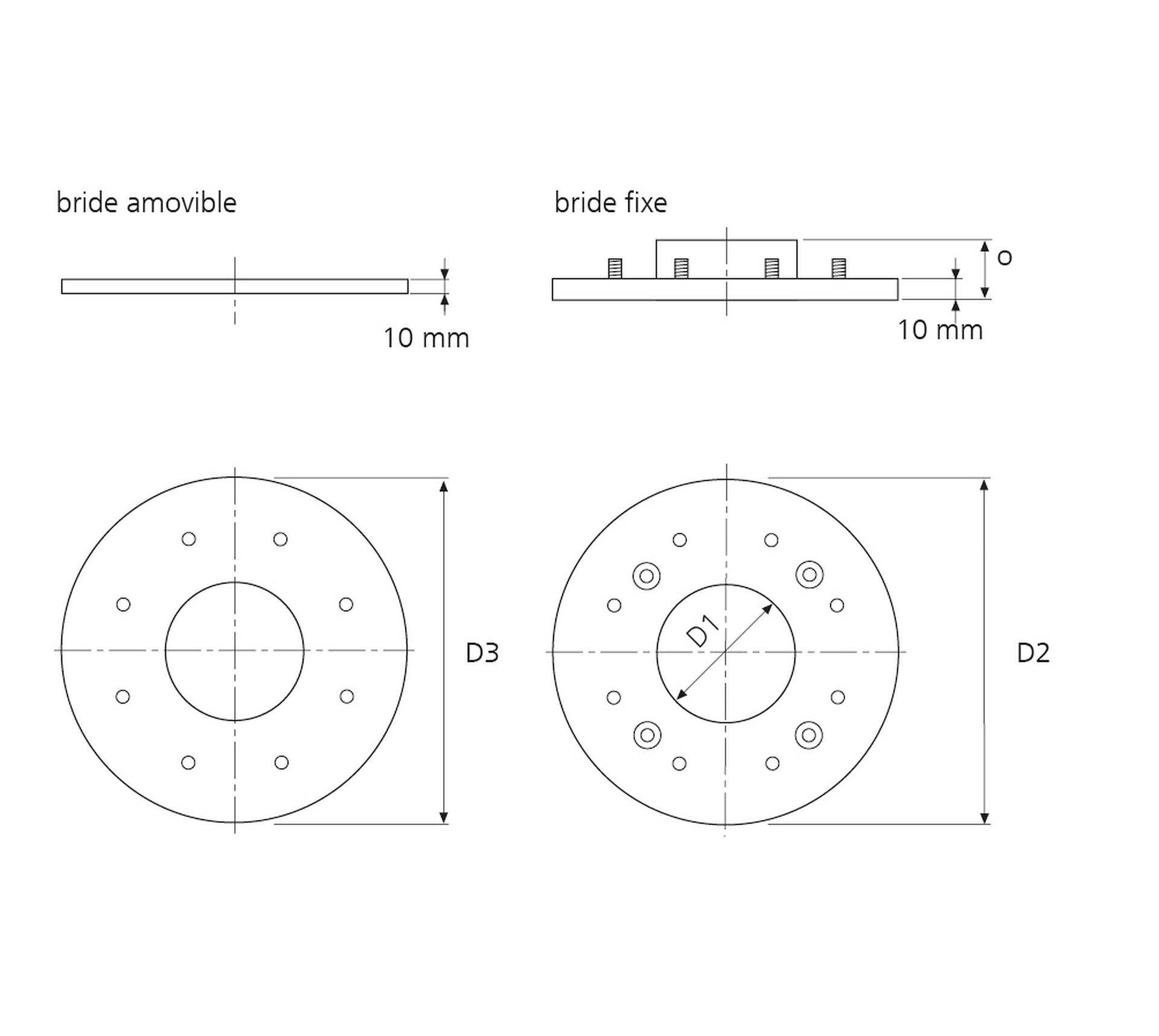

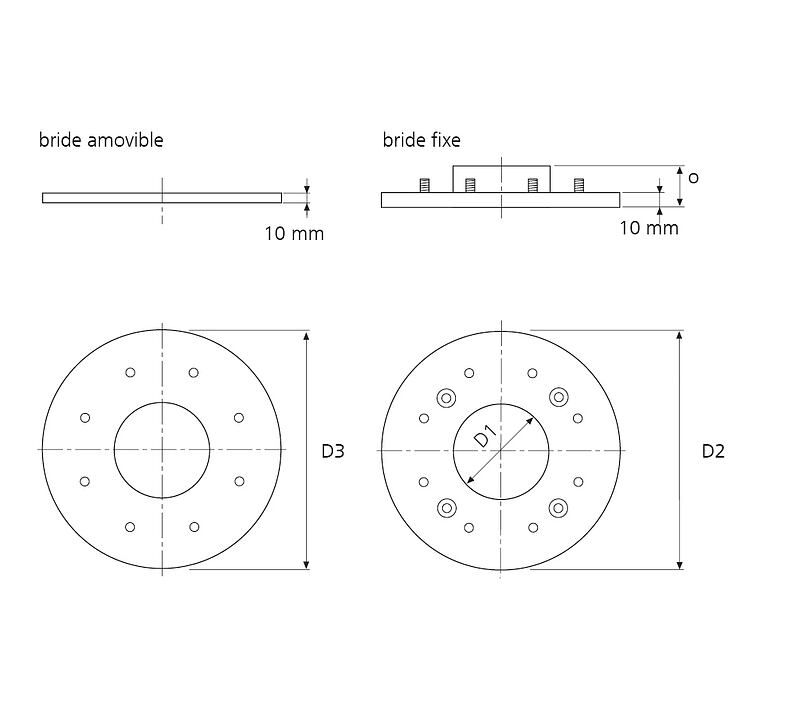

Gaine Ø_i (mm) D1	Flasque fixe Ø (mm) D2	Flasque amovible Ø (mm) D3	Gaine épaisseur de paroi (mm) S	Code d’article	Numéro d’article	GTIN
100	425	415	2	FLFA1x100/80/0 DIN18533 St-A3C	3030353411	4052487226882	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
150	475	465	2	FLFA1x150/80/0 DIN18533 St-A3C	3030353438	4052487226912	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
200	530	520	2	FLFA1x200/80/0 DIN18533 St-A3C	3030353448	4052487226899	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
250	580	570	2	FLFA1x250/80/0 DIN18533 St-A3C ¹⁾	3030353454	4052487226905	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
