Außendichtelement Modul 4

für Einspartenhauseinführungen Grundvariante 1

FLFA 100 DIN18533

Auf die MerklisteAuf die Merkliste
Außendichtelement Modul 4 - für Einspartenhauseinführungen Grundvariante 1
Außendichtelement für ESH PolySafe GV 1 mit Fest-/Losflansch für unterkellerte Gebäude mit Dichtbahnen nach DIN 18533 W2.2-E. Geeignet zur Aufnahme von Dichtbahnen aus Bitumen oder Folie (bei Folie Zulagen erforderlich, siehe Zubehör).
Außendichtelement Modul 4 - für Einspartenhauseinführungen Grundvariante 1

Fakten

Vorteile:

  • einfache und schnelle Montage

Lieferumfang:

  • 1 Stück Fest-/Losflansch zum Andübeln
  • 4 Stück Wand-Befestigungselemente SXR 10x80

Maße:

  • Festflansch Øa: 420 mm
  • Losflansch Øa: 410 mm
  • Stärke Festflansch: 10 mm
  • Stärke Losflansch: 10 mm

Eigenschaften:

  • für unterkellerte Gebäude nach DIN 18533 W2.2-E
  • Aufnahme von Dichtbahnen (Bitumen oder Folie)

Anwendungsbereich:

  • Wassereinwirkungsklasse DIN 18533: W1-E, W2.1-E und W2.2-E

Werkstoff:

  • Edelstahl V2A (AISI 304L)

Dichtheit:

  • gas- und wasserdicht bis 1,0 bar
Downloads

Montageanleitung

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

Futterrohr Øi (mm) Festflansch Øa (mm) Losflansch Øa (mm) Futterrohr Wanddicke (mm) S Bestellbezeichnung Artikelnummer GTIN
100 425 415 2 FLFA1x100/80/0 DIN18533 A2 2500400002 4052487062336
Datenblatt und Ausschreibungstext downloaden
title=

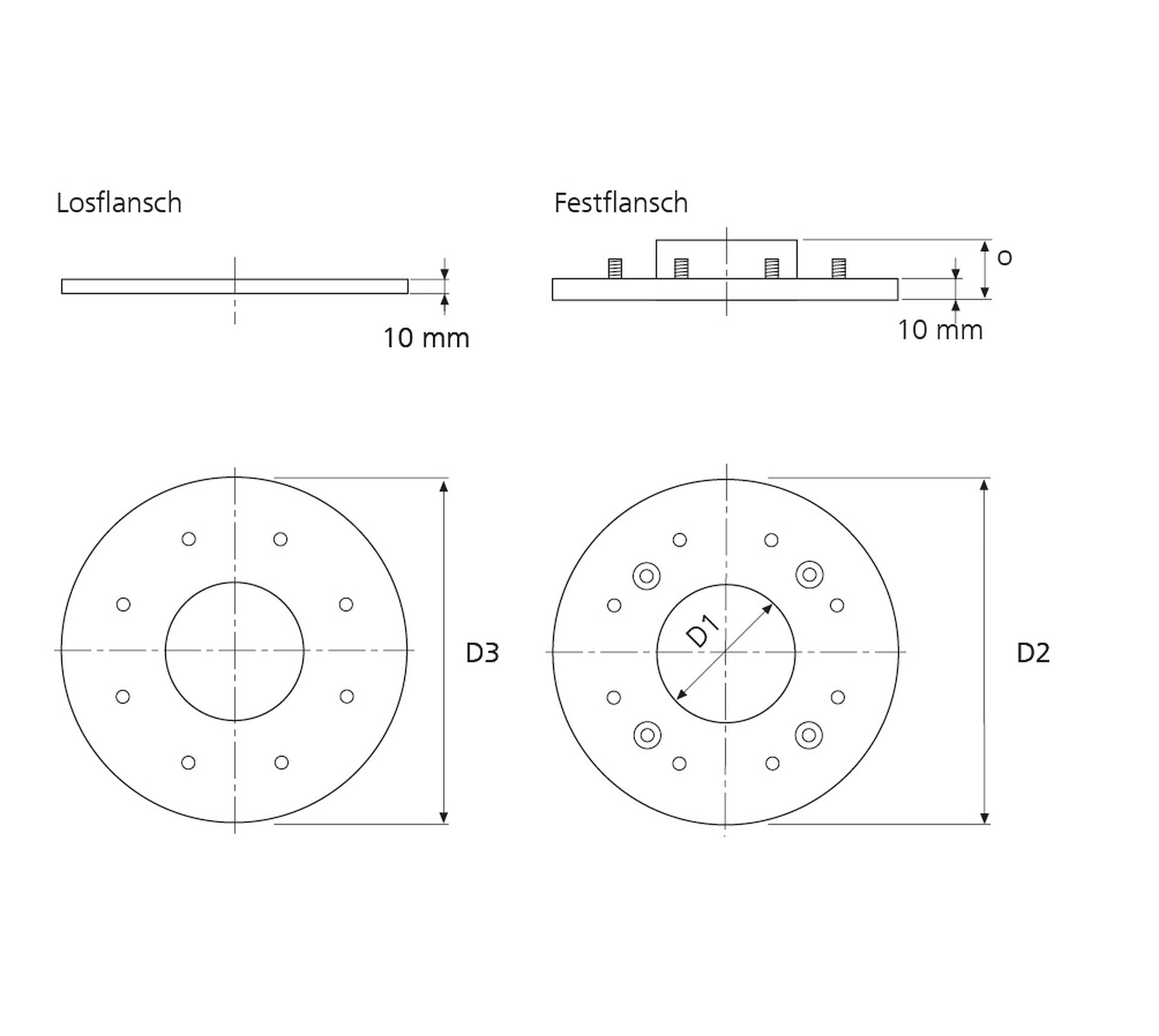

D1: Futterrohr Øi, D2: Festflansch Øa, D3: Losflansch Øa, S: Futterrohr Wanddicke
