Membran-Injektionssystem

für Gebäude mit Keller

MIS60D E SET

Auf die Merkliste

Membran-Injektionssystem - für Gebäude mit Keller

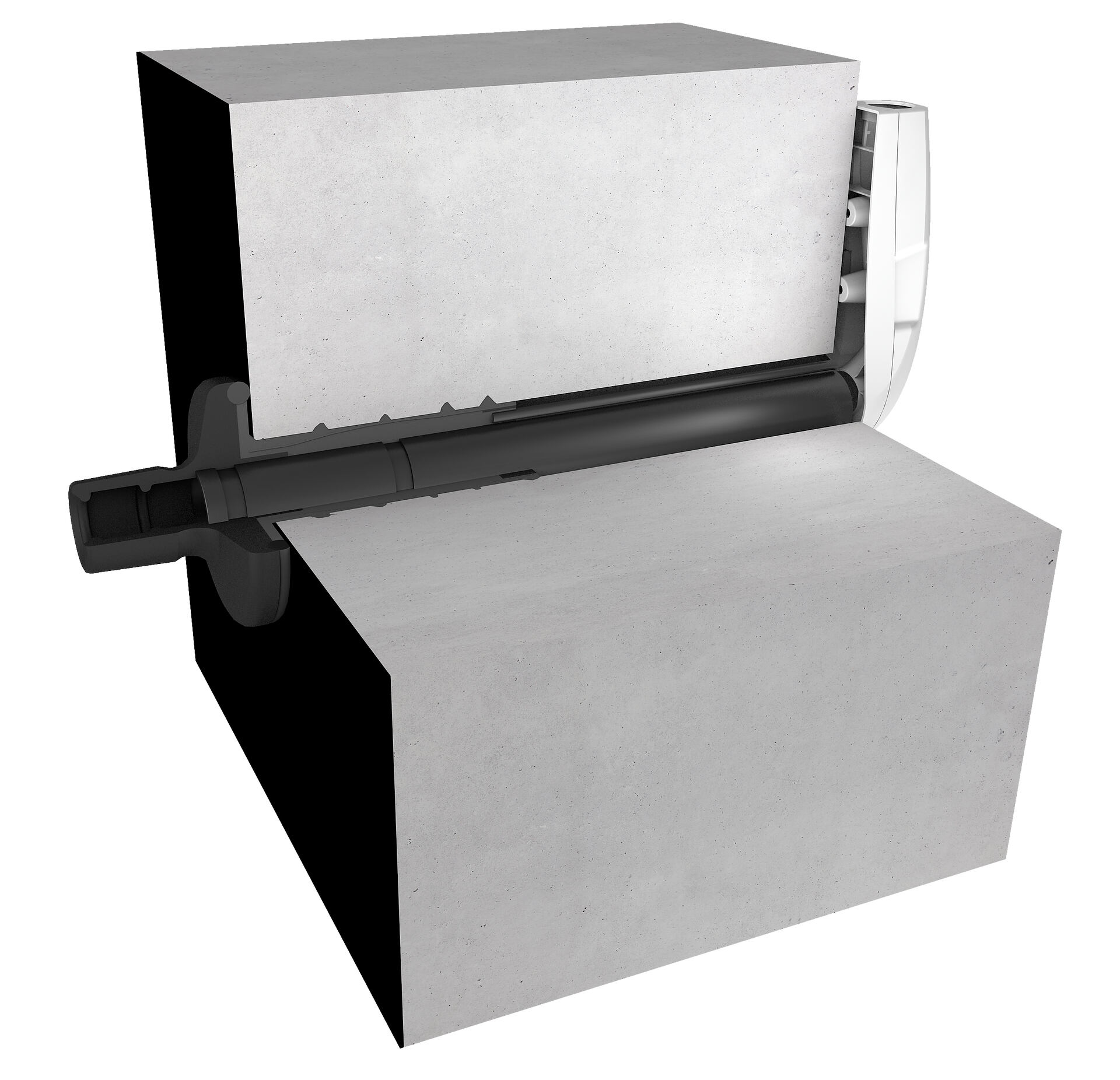

Universalhauseinführung mit Membran-Injektionssystem für Bohrungen in den gängigsten Wandarten
kontrollierter Harzaustritt durch geschlitzten Membranschlauch
schonende Abdichtung der Medienleitungen durch Dichtlippen

Für bestehende Gebäude mit Keller zur zuverlässigen Abdichtung von Medienleitungen wie z.B. Wasserleitungen, Kommunikationsleitungen oder Elektroleitungen.

Fakten

Vorteile:

Schnellmontage in wenigen Minuten
keine Wiederherstellung der Kellerabdichtung nach DIN 18533 notwendig
variabel in der Belegung durch verschiedene Dichteinsätze

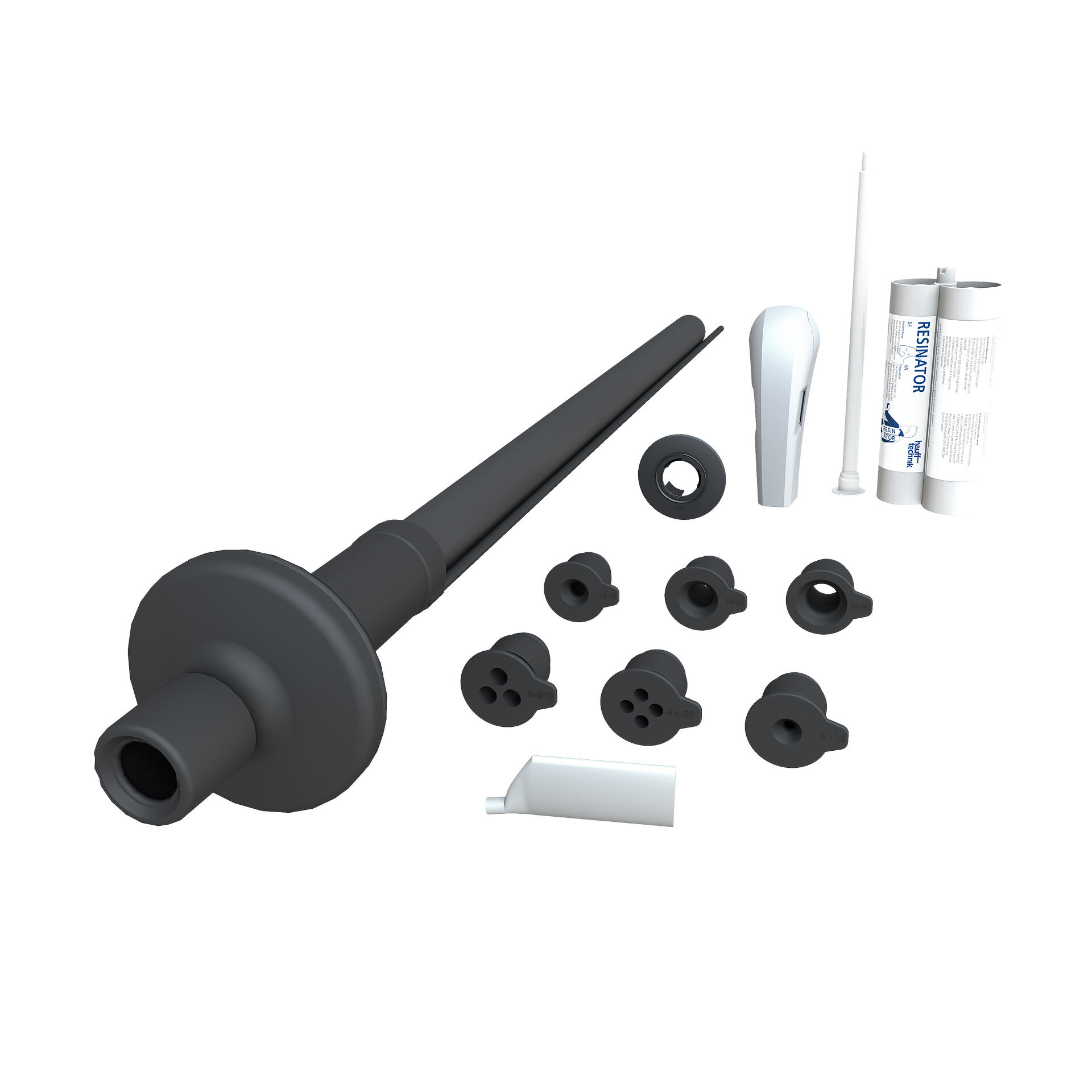

Lieferumfang:

1 Stück MIS60D inklusive vormontiertem Dichteinsatz
1 Stück Wandabschlusselement
1 Stück Wandabschlussrosette
1 Stück 2-Komponentenharz Resinator, 150 ml

Maße:

für Kernbohrungen Øi: 62 - 65 mm
für Wandstärken: 200 - 1.200 mm

Anwendungsbereich:

Wassereinwirkungsklasse DIN 18533: W1-E und W2.1-E
WU-Richtlinie: Beanspruchungsklasse 1 und 2

Werkstoff:

Flansch, Dichteinsatz, Gegenlager und Adapter: EPDM
Dichtband: Butyl
Harzeinfüllschlauch: PE
Wandabschlussrosette: PE
Rohr: PVC-U
Wandabschlusselement: Polycarbonat "flame resistant"

Dichtheit:

gas- und wasserdicht bis 1,0 bar
radonsicher

Downloads

Prospekte

Montageanleitung

MIS60D (PDF, 2MB)

Prüfberichte

Schulungsunterlagen

Änderungsverordnung REACH Anhang XVII (PDF, 228KB)

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

Anzahl Kabel/Medium	geeignet für Medienrohr Øa (mm)	Wandstärke (mm)	Bestellbezeichnung	Artikelnummer	GTIN
1 1 1 1 3 4	24-30 18-24 12-18 6-12 10 5-7	200 - 900	MIS60D E BL1000 SET1	3030453433	4052487240000	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
1 1 1 1 3 4	24-30 18-24 12-18 6-12 10 5-7	900 - 1.200	MIS60D E BL1300 SET1	3030453449	4052487240017	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
