Struttura in fibra ottica

Passaggio impermeabile semplice

per la sigillatura nel calcestruzzo

HSI150 K/X

Aggiungi ai preferitiAggiungi ai preferiti
Passaggio impermeabile semplice - per la sigillatura nel calcestruzzo
USP
  • sicurezza doppia grazie al tappo di chiusura e di sicurezza per muri dello spessore di 70-150 mm
  • A tenuta di pressione con il calcestruzzo grazie alla guarnizione a 3 nervature spruzzata
  • Marchio di qualità: tenuta testata presso lo stabilimento. Possibilità di controllo in caso di apertura non intenzionale o non autorizzata del tappo
Per il collegamento impermeabile e a tenuta di gas su un lato delle guarnizioni del sistema per cavi e tubi di protezione per cavi e per la massima flessibilità durante gli utilizzi successivi.
Passaggio impermeabile semplice - per la sigillatura nel calcestruzzo

Fatti

Vantaggi:

  • possibilità di collegamento per la guarnizione di sistema (ad es. collegamento di tubi di protezione per cavi o guarnizioni di tenuta per cavi)
  • creazione del pacchetto tramite sistema a innesto di cornici in loco

Dotazione:

  • tappo a tenuta di pressione

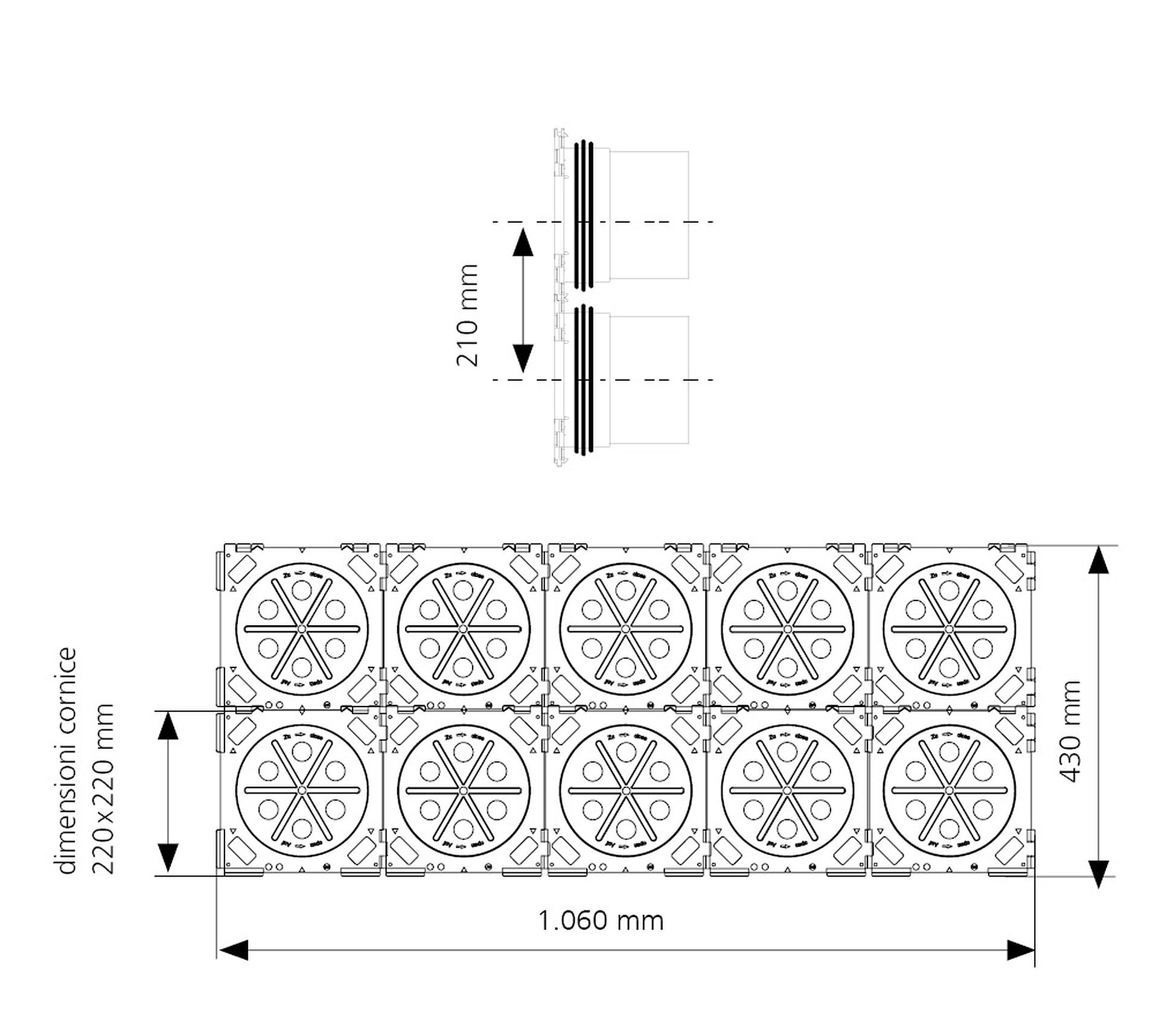

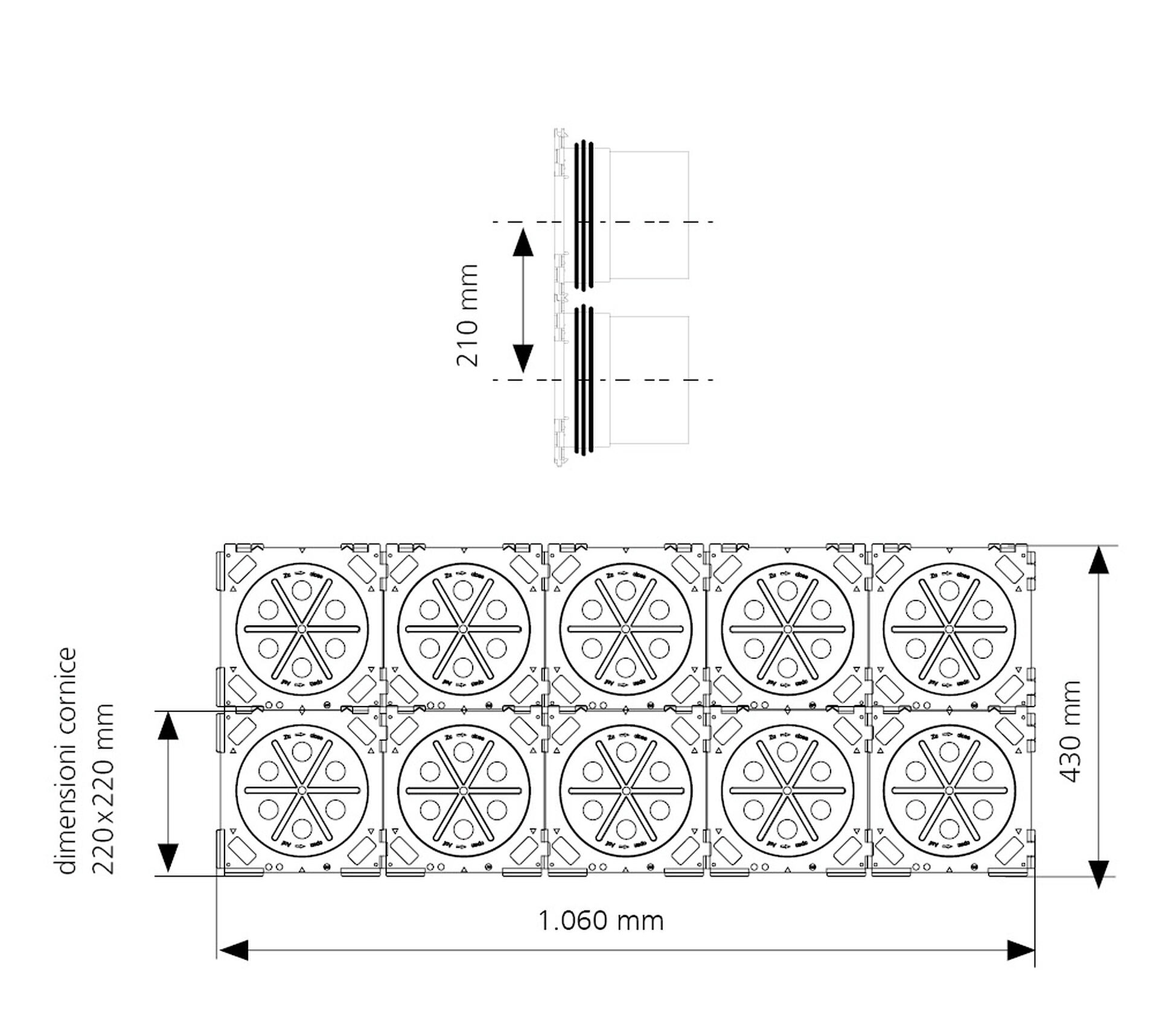

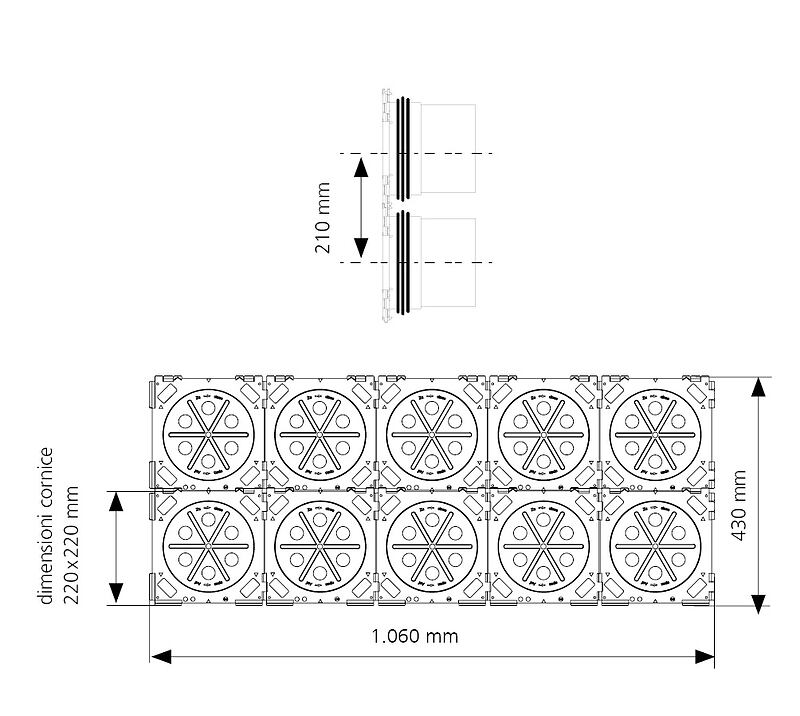

Dimensioni:

  • Dimensioni cornice: 220 x 220 mm
  • Interasse: 210 mm
  • Spessore minimo della parete: 70 mm

Proprietà:

  • certificato da FHRK
  • Tappo di sicurezza per l'inserimento
  • La tenuta del passaggio rimane inalterata anche dopo la rimozione del tappo

Campo d'applicazione:

  • calcestruzzo impermeabile classe di sollecitazione 1, calcestruzzo impermeabile classe di sollecitazione 2

Materiale:

  • Passaggio impermeabile: ABS con guarnizione a 3 nervature in TPE
  • Tubo intermedio con tappo di sicurezza: ABS o PVC per muri dallo spessore a partire da > 150 mm
  • Tappo: ABS con guarnizione in TPE

Tenuta:

  • a tenuta di gas e impermeabile fino a 2,5 bar
  • a tenuta di radon
Download

Istruzioni di montaggio

Verbali di prova

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol.

Varianti

Spessore parete (mm) Denom. ord. Codice articolo GTIN
70 HSI150 1x1 K/70 2140100070 4052487058964
Scarica scheda tecnica e testo di capitolato
title=
80 HSI150 1x1 K/80 3030303488 4052487243896
Scarica scheda tecnica e testo di capitolato
title=
90 HSI150 1x1 K/90 3030303640 4052487243902
Scarica scheda tecnica e testo di capitolato
title=
100 HSI150 1x1 K/100 3030303428 4052487223164
Scarica scheda tecnica e testo di capitolato
title=
110 HSI150 1x1 K/110 3030303526 4052487243865
Scarica scheda tecnica e testo di capitolato
title=
120 HSI150 1x1 K/120 3030303363 4052487222938
Scarica scheda tecnica e testo di capitolato
title=
130 HSI150 1x1 K/130 3030303528 4052487243872
Scarica scheda tecnica e testo di capitolato
title=
140 HSI150 1x1 K/140 3030303477 4052487223386
Scarica scheda tecnica e testo di capitolato
title=
150 HSI150 1x1 K/150 3030303361 4052487222921
Scarica scheda tecnica e testo di capitolato
title=
