Punto fisso di messa a terra

per collegamento tramite saldatura o a morsetto

HEA S

Aggiungi ai preferiti

Punto fisso di messa a terra - per collegamento tramite saldatura o a morsetto

dispositivo antirotazione brevettato grazie allo speciale contorno della rosetta di contatto

Per la connessione di messa a terra con asta di acciaio, per l'installazione a filo della cassaforma. Tramite la filettatura nel centro del conduttore è possibile effettuare la connessione di messa a terra. Il sistema HEA-S viene preferibilmente impiegato nel calcestruzzo gettato in opera.

Fatti

Vantaggi:

filettatura di collegamento impermeabile M12 (foro cieco)
resistente alla corrosione

Dotazione:

lamina protettiva resistente al calore

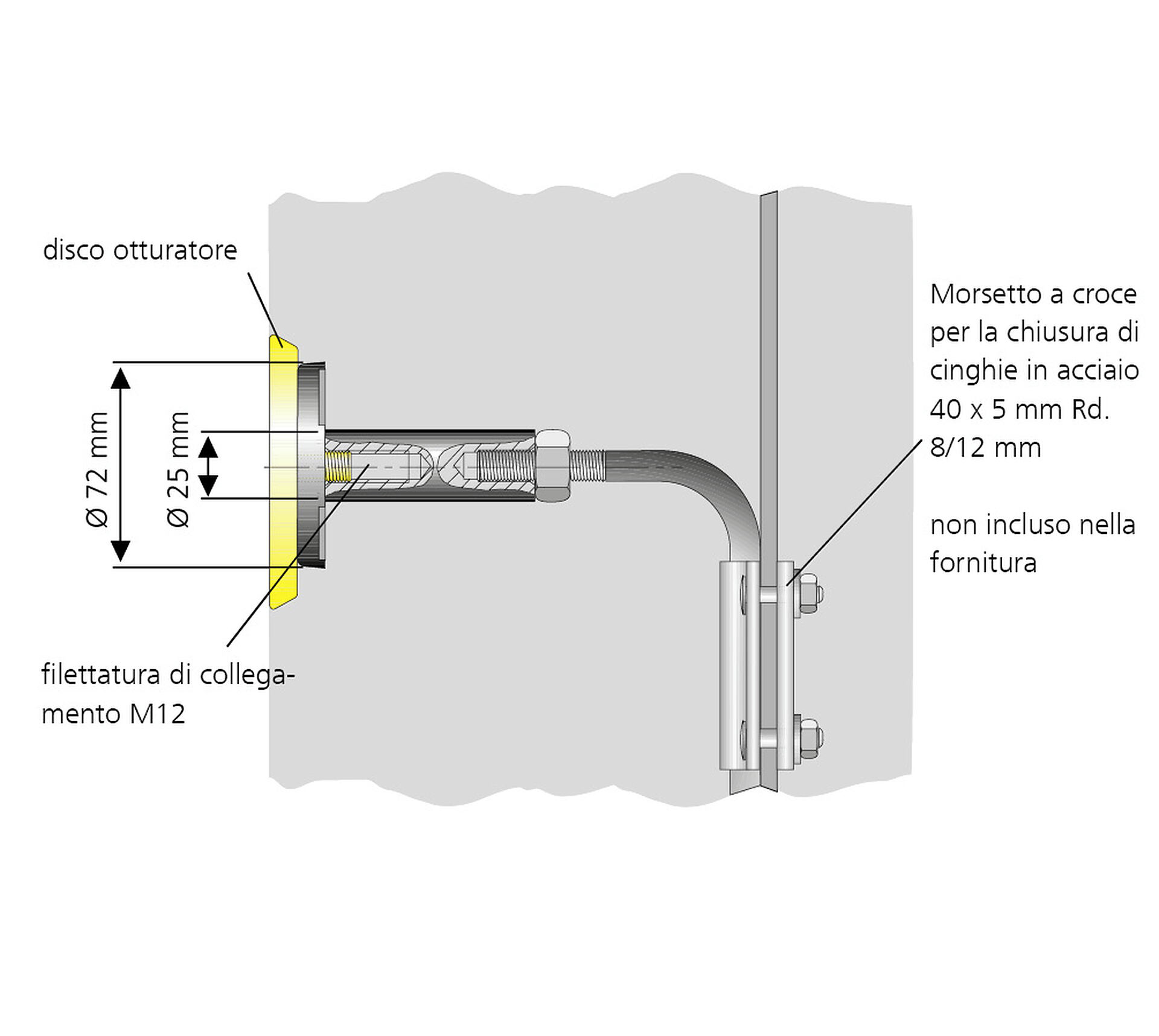

Dimensioni:

Centro del conduttore: rotondo, Ø 25 mm
Disco di contatto: Ø 72 mm
Spessore minimo della parete: 200 mm

Campo d'applicazione:

calcestruzzo impermeabile classe di sollecitazione 1, calcestruzzo impermeabile classe di sollecitazione 2

Materiale:

Centro del conduttore e dischi di contatto: acciaio inox V4A (AISI 316L)
Collegamento tramite saldatura: St 37

Test/norme:

testato contro i corto circuiti come da VDE 0101
EN 50522

Download

Istruzioni di montaggio

HEA S, HEA P (PDF, 960KB)

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol .

Varianti

spessore minimo del muro (mm)	Raccordo filettato	Denom. ord.	Codice articolo	GTIN
200	M12	HEA S M12	1700080010	4052487044677	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
200	M16	HEA S M16	1700080020	4052487044691	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
