Passacavi Messe a terraElementi di montaggio per nuovo montaggio

Ingresso per la messa a terra

con aletta di collegamento e morsetto incrociato

HEA PK

Aggiungi ai preferiti

Ingresso per la messa a terra - con aletta di collegamento e morsetto incrociato

dispositivo antirotazione brevettato grazie allo speciale contorno della rosetta di contatto

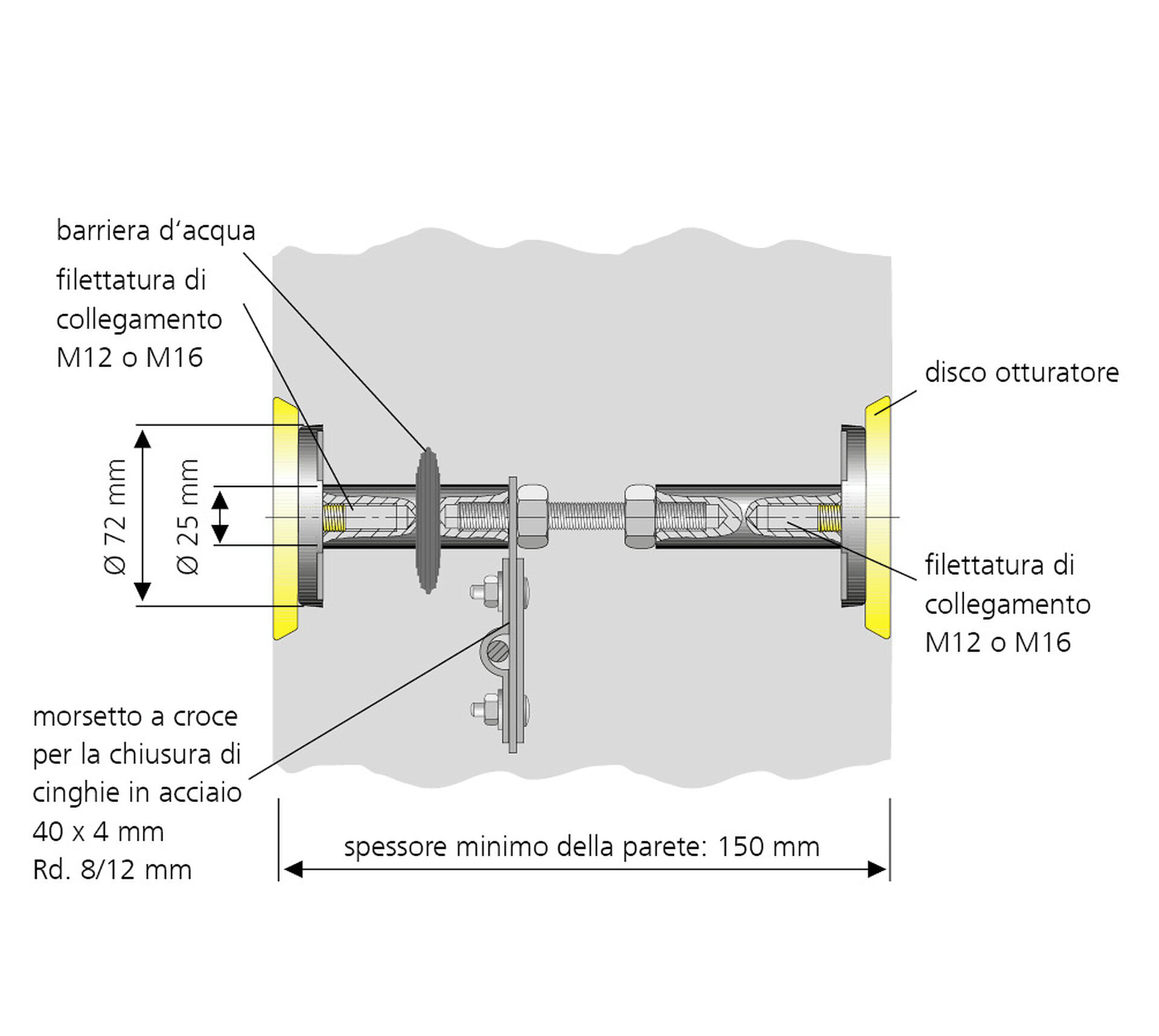

Per l'installazione a filo della cassaforma nel calcestruzzo impermeabile. Sulla filettatura bilaterale del centro del conduttore, è possibile effettuare connessioni di messa a terra interne ed esterne. Tramite l'aletta con morsetto incrociato è possibile realizzare la connessione di messa a terra alla parete.

Fatti

Vantaggi:

Tenuta al calcestruzzo grazie alla barriera per l'acqua
filettatura di collegamento bilaterale impermeabile (foro cieco)
resistente alla corrosione

Dotazione:

morsetto incrociato per il collegamento dell'armatura/messa a terra delle fondamenta
Dischi per casseforme con 4 fori per chiodi

Dimensioni:

Centro del conduttore: rotondo, Ø 25 mm
Collegamento per il centro del conduttore: con tiranti filettati M16
Disco di contatto: Ø 72 mm

Campo d'applicazione:

calcestruzzo impermeabile classe di sollecitazione 1, calcestruzzo impermeabile classe di sollecitazione 2

Materiale:

Centro del conduttore e dischi di contatto: acciaio inox V4A (AISI 316L)
Collegamento per il centro del conduttore: St37, zincato
Barriera per l'acqua: NBR
Dischi per casseforme: PE
Aletta di collegamento con morsetto incrociato: St37

Test/norme:

DIN 18014
DIN EN 62305-3
VDE 0185-305-3 (con applicazione per protezione antifulmini)

Download

Istruzioni di montaggio

HEA/HEA-E/HEA-PK/HEA-EW (PDF, 403KB)

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol .

Varianti

Spessore parete (mm)	Raccordo filettato	Denom. ord.	Codice articolo	GTIN
150	M12	HEA PK M12/150	1700030150	4052487141963	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
160	M12	HEA PK M12/160	1700030160	4052487168625	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
170	M12	HEA PK M12/170	1700030170	4052487206068	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
180	M12	HEA PK M12/180	1700030180	4052487206082	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
200	M12	HEA PK M12/200	1700030200	4052487136532	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
240	M12	HEA PK M12/240	1700030240	4052487136570	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
250	M12	HEA PK M12/250	1700030250	4052487136587	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
300	M12	HEA PK M12/300	1700030300	4052487136600	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
365	M12	HEA PK M12/365	1700030365	4052487136617	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
400	M12	HEA PK M12/400	1700030400	4052487136624	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
500	M12	HEA PK M12/500	1700030500	4052487136631	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:

Spessore parete (mm)	Raccordo filettato	Denom. ord.	Codice articolo	GTIN
150	M16	HEA PK M16/150	1700031150	4052487164795	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
160	M16	HEA PK M16/160	1700031160	4052487206143	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
200	M16	HEA PK M16/200	1700031200	4052487136655	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
240	M16	HEA PK M16/240	1700031240	4052487136679	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
250	M16	HEA PK M16/250	1700031250	4052487136686	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
300	M16	HEA PK M16/300	1700031300	4052487136693	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
365	M16	HEA PK M16/365	1700031365	4052487136709	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
400	M16	HEA PK M16/400	1700031400	4052487136716	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
500	M16	HEA PK M16/500	1700031500	4052487136723	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:

Configuratore

Denominazione d'ordine personale:

Codice articolo personale:

Non è possibile garantire la fattibilità della configurazione inserita. In caso di richieste, ci riserviamo di verificare nuovamente la configurazione desiderata.
