Tubo di rivestimento con flangia fissa/estraibile in acciaio inox

per la sigillatura nel calcestruzzo secondo DIN 18531*

FLFE DIN18531 A2

Aggiungi ai preferiti

Tubo di rivestimento con flangia fissa/estraibile in acciaio inox - per la sigillatura nel calcestruzzo secondo DIN 18531*

Per la sigillatura con malta o la sigillatura nel calcestruzzo in muri, soffitti o pavimenti.

Fatti

Vantaggi:

finiture personalizzate, realizzabili secondo le specifiche fornite dai clienti
disponibile anche con più passaggi e diversi diametri
Installazione a filo della cassaforma

Dotazione:

Tubo di rivestimento con flangia fissa/estraibile
Bulloni e dadi M12 (DIN 18531)
con tappi su entrambi i lati

Dimensioni:

Conformemente alla norma DIN 18531 la struttura comprende: DIN 18531 (tetto), DIN 18532 (aree di passaggio transitabili), DIN 18534 (spazi interni), DIN 18535 (contenitori).
Flangia fissa standard Øe corrispondente al tubo di rivestimento Øi + ca. 150 mm (in caso di passaggio, indicazioni dettagliate nel dépliant)

Campo d'applicazione:

Classe di esposizione all'acqua DIN 18533: W1-E

Materiale:

Tubo di rivestimento con flangia fissa/estraibile: acciaio inox V2A (AISI 304L) o su richiesta V4A (AISI 316L)
Tappo: PE

Tenuta:

a tenuta di gas e impermeabile

Download

Istruzioni di montaggio

FLFE FLFA FLFAG DIN18533 DIN18531 (PDF, 3MB)

Verbali di prova

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol .

Varianti

Tubo di rivestimento Ø_i (mm)	Flangia fissa Ø (mm) D2	Flangia estraibile Ø (mm) D3	Tubo di rivestimento spessore muro (mm) S	Spessore parete (mm)	Denom. ord.	Codice articolo	GTIN
80	224	214	2	80	FLFE1x80/0/80 DIN18531 A2	2500400034	4052487062657	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
80	224	214	2	200	FLFE1x80/0/200 DIN18531 A2	2501080200		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
80	224	214	2	240	FLFE1x80/0/240 DIN18531 A2	2501080240		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
80	224	214	2	250	FLFE1x80/0/250 DIN18531 A2	2501080250		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
80	224	214	2	300	FLFE1x80/0/300 DIN18531 A2	2501080300		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
80	224	214	2	365	FLFE1x80/0/365 DIN18531 A2	2501080365		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
80	224	214	2	400	FLFE1x80/0/400 DIN18531 A2	2501080400		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
80	224	214	2	500	FLFE1x80/0/500 DIN18531 A2	2501080500		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
100	244	234	2	80	FLFE1x100/0/80 DIN18531 A2	2500400035	4052487062664	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
100	244	234	2	200	FLFE1x100/0/200 DIN18531 A2	2501100200		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
100	244	234	2	240	FLFE1x100/0/240 DIN18531 A2	2501100240		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
100	244	234	2	250	FLFE1x100/0/250 DIN18531 A2	2501100250		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
100	244	234	2	300	FLFE1x100/0/300 DIN18531 A2	2501100300		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
100	244	234	2	365	FLFE1x100/0/365 DIN18531 A2	2501100365		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
100	244	234	2	400	FLFE1x100/0/400 DIN18531 A2	2501100400		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
100	244	234	2	500	FLFE1x100/0/500 DIN18531 A2	2501100500		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
125	270	260	2	80	FLFE1x125/80/0 DIN18531 A2	2500400036	4052487062671	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
125	270	260	2	200	FLFE1x125/0/200 DIN18531 A2	2501125200		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
125	270	260	2	240	FLFE1x125/0/240 DIN18531 A2	2501125240		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
125	270	260	2	250	FLFE1x125/0/250 DIN18531 A2	2501125250		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
125	270	260	2	300	FLFE1x125/0/300 DIN18531 A2	2501125300		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
125	270	260	2	365	FLFE1x125/0/365 DIN18531 A2	2501125365		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
125	270	260	2	400	FLFE1x125/0/400 DIN18531 A2	2501125400		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
125	270	260	2	500	FLFE1x125/0/500 DIN18531 A2	2501125500		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
150	295	285	2	80	FLFE1x150/0/80 DIN18531 A2	2500400037	4052487062688	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
150	295	285	2	200	FLFE1x150/0/200 DIN18531 A2	2501150200		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
150	295	285	2	240	FLFE1x150/0/240 DIN18531 A2	2501150240		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
150	295	285	2	250	FLFE1x150/0/250 DIN18531 A2	2501150250	4052487138987	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
150	295	285	2	300	FLFE1x150/0/300 DIN18531 A2	2501150300		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
150	295	285	2	365	FLFE1x150/0/365 DIN18531 A2	2501150365		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
150	295	285	2	400	FLFE1x150/0/400 DIN18531 A2	2501150400		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
150	295	285	2	500	FLFE1x150/0/500 DIN18531 A2	2501150500		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
200	347	337	2	80	FLFE1x200/80/0 DIN18531 A2	2500400038	4052487062695	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
200	347	337	2	200	FLFE1x200/0/200 DIN18531 A2	2501200200		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
200	347	337	2	240	FLFE1x200/0/240 DIN18531 A2	2501200240		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
200	347	337	2	250	FLFE1x200/0/250 DIN18531 A2	2501200250		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
200	347	337	2	300	FLFE1x200/0/300 DIN18531 A2	2501200300		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
200	347	337	2	365	FLFE1x200/0/365 DIN18531 A2	2501200365		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
200	347	337	2	400	FLFE1x200/0/400 DIN18531 A2	2501200400		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
200	347	337	2	500	FLFE1x200/0/500 DIN18531 A2	2501200500		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
250	397	387	2	80	FLFE1x250/0/80 DIN18531 A2	2500400039	4052487062701	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
250	397	387	2	200	FLFE1x250/0/200 DIN18531 A2	2501250200		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
250	397	387	2	300	FLFE1x250/0/300 DIN18531 A2	2501250300		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
250	397	387	2	365	FLFE1x250/0/365 DIN18531 A2	2501250365		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
250	397	387	2	400	FLFE1x250/0/400 DIN18531 A2	2501250400		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
250	397	387	2	500	FLFE1x250/0/500 DIN18531 A2	2501250500		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
300	450	440		80	FLFE1x300/0/80 DIN18531 A2	2500400040	4052487062718	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
300	450	440	2	240	FLFE1x300/0/240 DIN18531 A2	2501300240		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
300	450	440	2	250	FLFE1x300/0/250 DIN18531 A2	2501300250	4052487139182	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
300	450	440	2	300	FLFE1x300/0/300 DIN18531 A2	2501300300	4052487139205	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
350	497	487	2	80	FLFE1x350/80/0 DIN18531 A2	2500400041	4052487062725	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
350	497	487	3	300	FLFE1x350/0/300 DIN18531 A2	2501350300		Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
400	547	537	3	80	FLFE1x400/80/0 DIN18531 A2	2500400042	4052487062732	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
450	600	590	3	80	FLFE1x450/80/0 DIN18531 A2	2500400043	4052487062749	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
500	650	640	4	80	FLFE1x500/80/0 DIN18531 A2	2500400044	4052487062756	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:

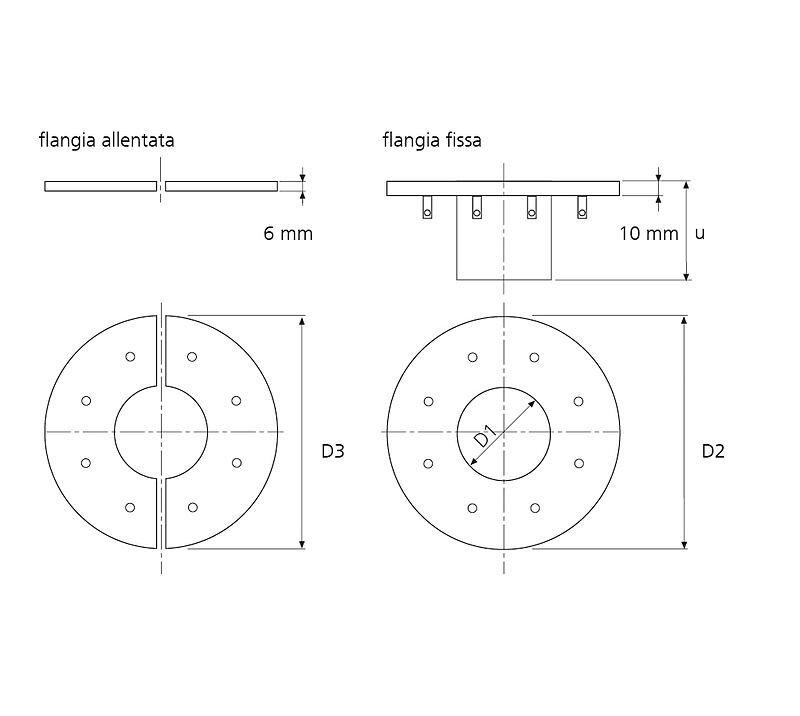

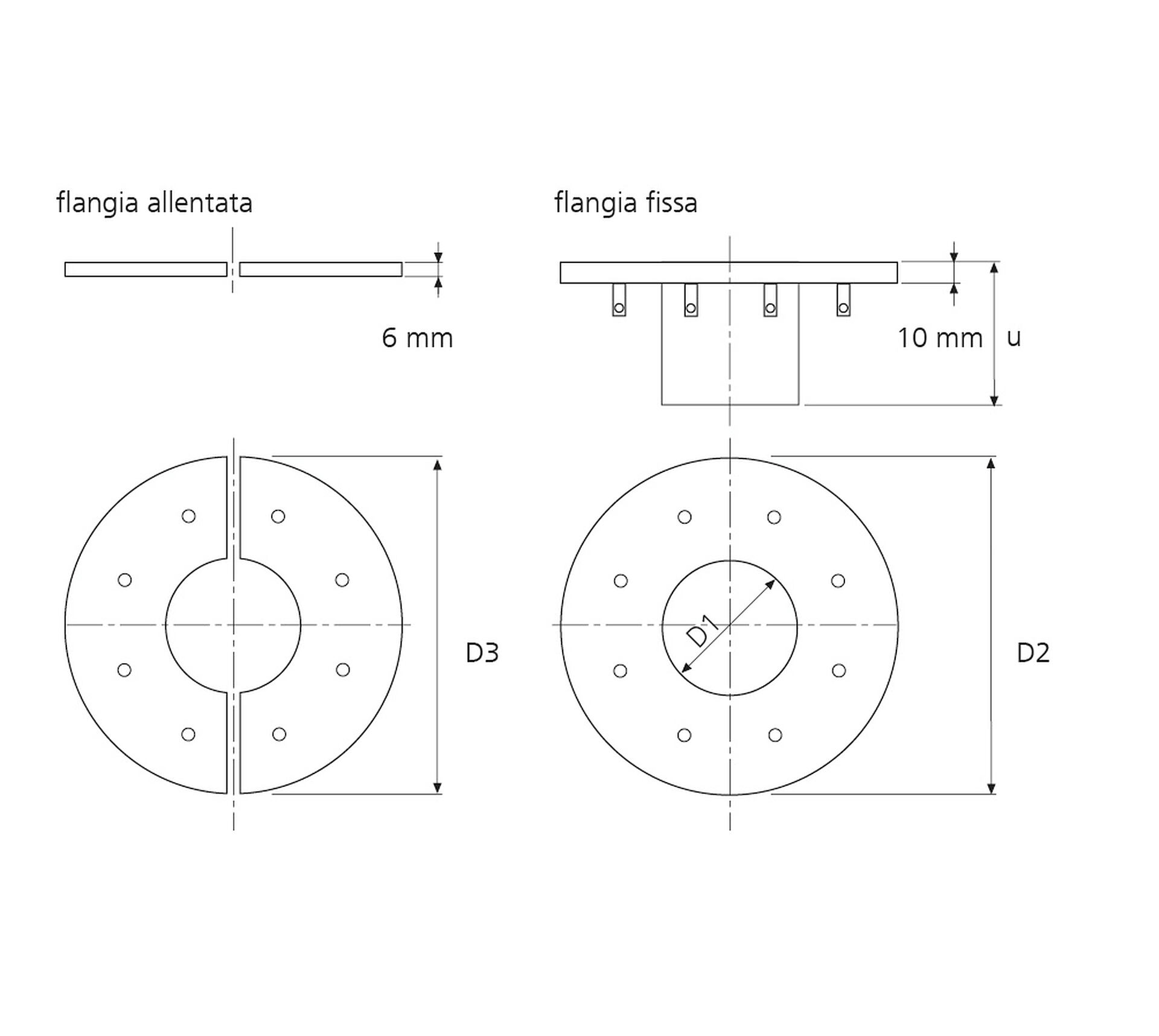

D1: Tubo di rivestimento Øi, D2: Flangia fissa Ø, D3: Flangia estraibile Ø, S: Tubo di rivestimento spessore muro

Configuratore

Denominazione d'ordine personale:

Codice articolo personale:

Non è possibile garantire la fattibilità della configurazione inserita. In caso di richieste, ci riserviamo di verificare nuovamente la configurazione desiderata.
