Flangia in acciaio inox divisa

per la posa successiva di tasselli

FAG A2

Aggiungi ai preferiti

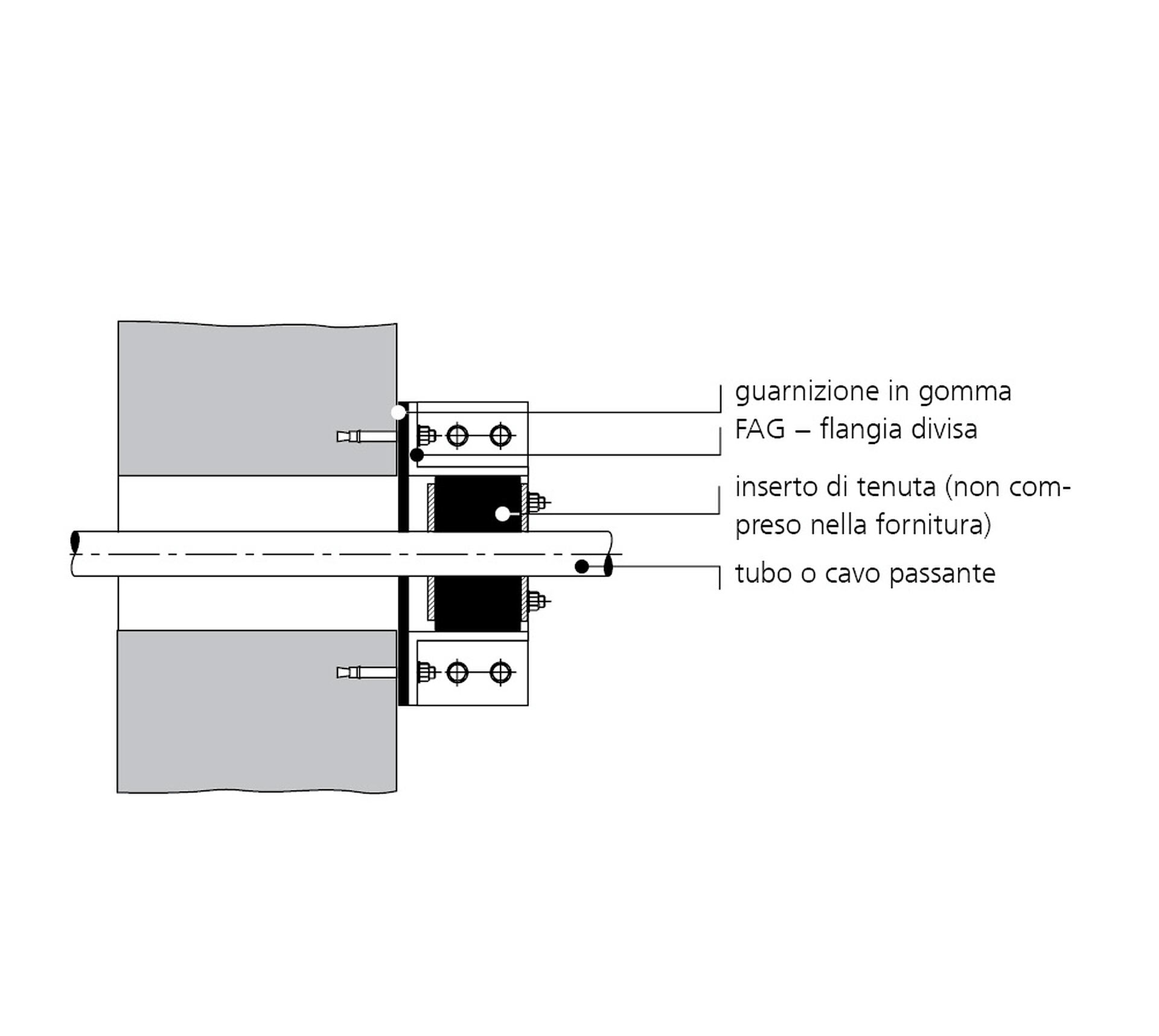

Flangia in acciaio inox divisa - per la posa successiva di tasselli

Per la posa di tasselli in cavità/aperture presenti in muri o plinti di fondazione, con condotte per fluidi già posate.

Fatti

Vantaggi:

finitura divisa per condotte per fluidi già posate
finiture personalizzate, realizzabili secondo le specifiche fornite dai clienti
disponibile anche con più passaggi e diversi diametri

Dotazione:

Flangia in acciaio inox
Guarnizione superficiale
Elementi di fissaggio

Dimensioni:

La dimensione standard del Øe della flangia corrisponde al Øi del tubo di rivestimento + ca. 150 mm (con un passaggio, per maggiori dettagli consultare il dépliant)
Lunghezza superiore standard: 80 mm

Campo d'applicazione:

Classe di esposizione all'acqua DIN 18533: W1-E e W2.1-E
calcestruzzo impermeabile classe di sollecitazione 1, calcestruzzo impermeabile classe di sollecitazione 2

Materiale:

Flangia: acciaio inox V2A (AISI 304L) o V4A (AISI 316L)
Guarnizione superficiale: EPDM
Elementi di fissaggio: acciaio inox V4A (AISI 316L)

Download

Istruzioni di montaggio

FA FAG A2 (PDF, 355KB)

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol .

Varianti

Tubo di rivestimento Ø_i (mm)	Tubo di rivestimento spessore muro (mm) S	Dimensioni standard flangia (mm)	Denom. ord.	Codice articolo	GTIN
80	2	170	FAG1x80/80 A2	910910000	4052487021180	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
100	2	185	FAG1x100/80 A2	910920000	4052487021197	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
125	2	205	FAG1x125/80 A2	910930000	4052487021203	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
150	2	225	FAG1x150/80 A2	910950000	4052487021227	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
200	2	350	FAG1x200/80 A2	910960000	4052487021234	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
250	2	400	FAG1x250/80 A2	910970000	4052487021241	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
300	2	450	FAG1x300/80 A2	910980000	4052487021258	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
350	3	500	FAG1x350/80 A2	910983500	4052487021265	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
400	3	550	FAG1x400/80 A2	910990000	4052487021272	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
450	3	600	FAG1x450/80 A2	910990002	4052487021289	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
500	4	650	FAG1x500/80 A2	910990003	4052487021296	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
