Passage simple face

à sceller dans le béton

HSI150 K/X

Dans la liste de favorisDans la liste de favoris
Passage simple face - à sceller dans le béton
USP
  • Double sécurité grâce aux couvercles de fermeture et de protection pour des épaisseurs de paroi de 70 à 150 mm
  • Étanchéité à la pression par rapport au béton par joint à 3 nervures injecté
  • Label de qualité : étanchéité testée en usine. Possibilité de contrôle en cas d'ouverture fortuite ou non autorisée du couvercle de fermeture
Pour le raccordement étanche au gaz et à l’eau d’un seul côté des systèmes étanches pour câbles ou tubes, obtenant ainsi un haut degré de flexibilité en cas d’utilisation ultérieure.
Passage simple face - à sceller dans le béton

Informations

Avantages:

  • Possibilité de raccordement pour système étanche (par ex. raccord pour gaine passe-câble ou étanchement des câbles)
  • Formation de batterie de garnitures d'étanchéité par système de cadres emboîtables sur site

Contenu de la livraison:

  • Couvercle de fermeture étanche à la pression

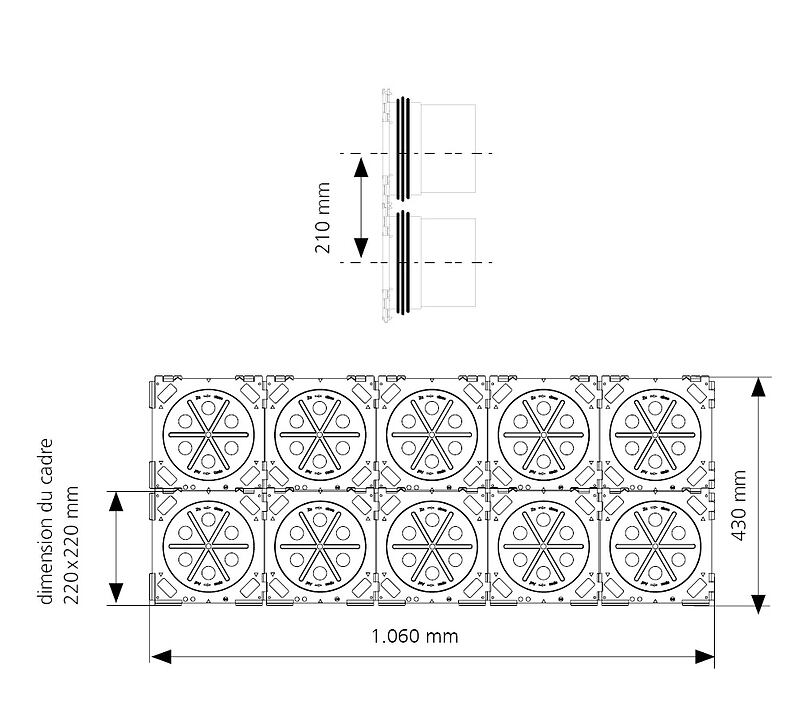

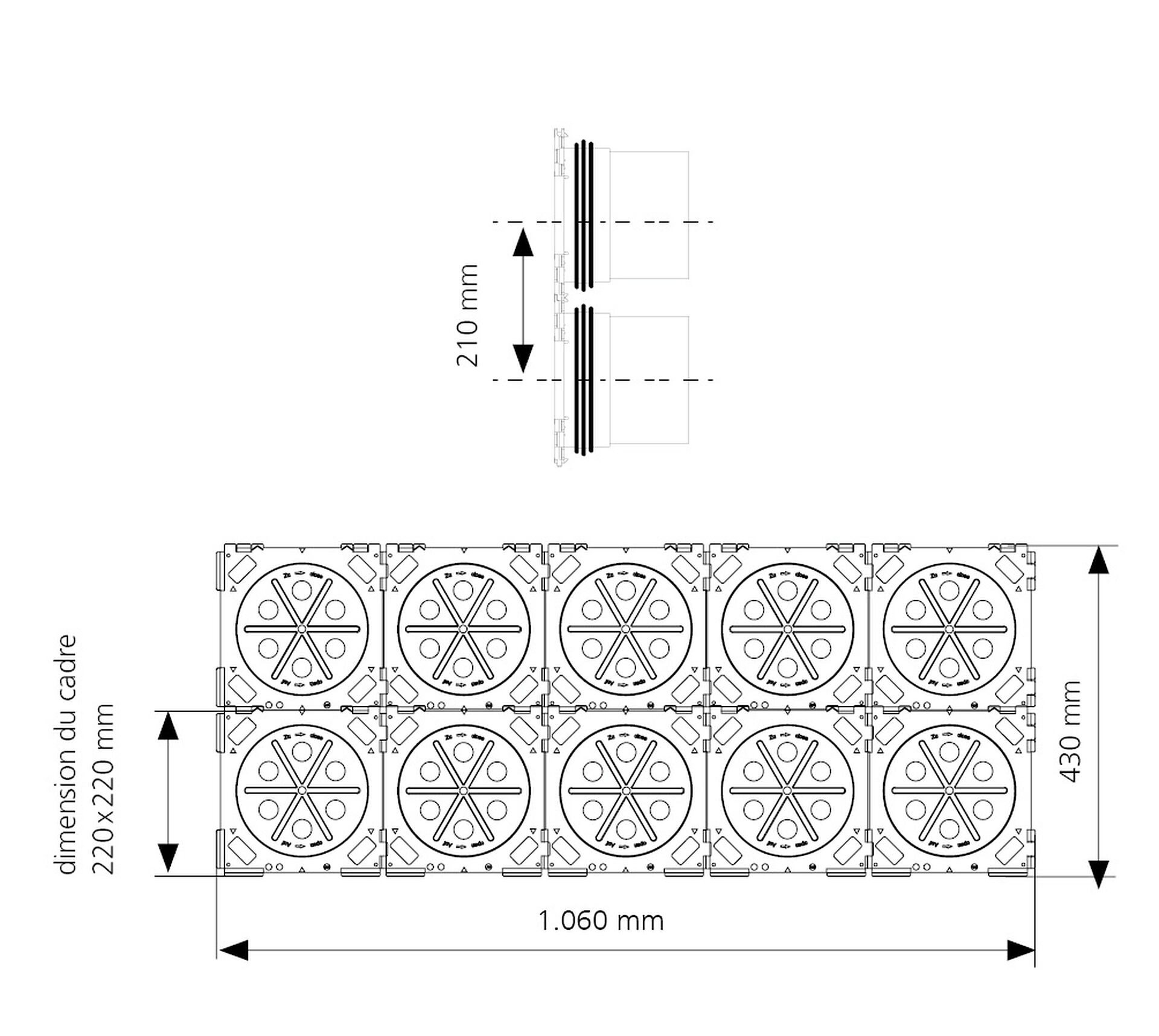

Dimensions:

  • Dimensions du cadre : 220 x 220 mm
  • Entraxe : 210 mm
  • Épaisseur de mur minimale : 70 mm

Propriétés:

  • certifié FHRK
  • Couvercle de sécurité à frapper
  • Après retrait du couvercle de fermeture, passage encore étanche

Domaine d'application:

  • béton étanche classe de sollicitation 1, béton étanche classe de sollicitation 2

Matériau:

  • Passage étanche : ABS avec joint à 3 nervures en TPE
  • Tube intermédiaire avec couvercle de sécurité : ABS ou PVC à partir d'une épaisseur de mur > 150 mm
  • Couvercle de fermeture : ABS avec garniture d'étanchéité en TPE

Étanchéité:

  • étanche au gaz et à l'eau jusqu'à 2,5 bars
  • Étanchéité au Radon
Téléchargements

Notice de montage

Rapports d'essai

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

Épaisseur de paroi (mm) Code d’article Numéro d’article GTIN
70 HSI150 1x1 K/70 2140100070 4052487058964
Téléchargement du fiche technique et textes descriptifs
title=
80 HSI150 1x1 K/80 3030303488 4052487243896
Téléchargement du fiche technique et textes descriptifs
title=
90 HSI150 1x1 K/90 3030303640 4052487243902
Téléchargement du fiche technique et textes descriptifs
title=
100 HSI150 1x1 K/100 3030303428 4052487223164
Téléchargement du fiche technique et textes descriptifs
title=
110 HSI150 1x1 K/110 3030303526 4052487243865
Téléchargement du fiche technique et textes descriptifs
title=
120 HSI150 1x1 K/120 3030303363 4052487222938
Téléchargement du fiche technique et textes descriptifs
title=
130 HSI150 1x1 K/130 3030303528 4052487243872
Téléchargement du fiche technique et textes descriptifs
title=
140 HSI150 1x1 K/140 3030303477 4052487223386
Téléchargement du fiche technique et textes descriptifs
title=
150 HSI150 1x1 K/150 3030303361 4052487222921
Téléchargement du fiche technique et textes descriptifs
title=
Ouvrir

Configurateur

Épaisseur de mur (X) :mm70-500
Formation de paquet:
Rangées superposées (Y) :1-10
Rangées côte à côte (Z) :1-10

Votre référence de commande personnelle :

Votre référence d'article personnelle :

Textes descriptifs / PrixDans la liste de favoris
Téléchargement de la fiche technique
Textes descriptifs: Download TextTextDownload WordWord

La faisabilité de la constellation d'occupation que vous avez saisie ne peut être garantie. En cas de demande, nous vérifierons à nouveau les assignations souhaitées.
