Réseaux fibre optique Entrées de bâtiment en fibres de verreÀ travers le mur - Construction ouverte

Système d'injection de membrane

pour bâtiments avec cave

MIS60D

Dans la liste de favoris

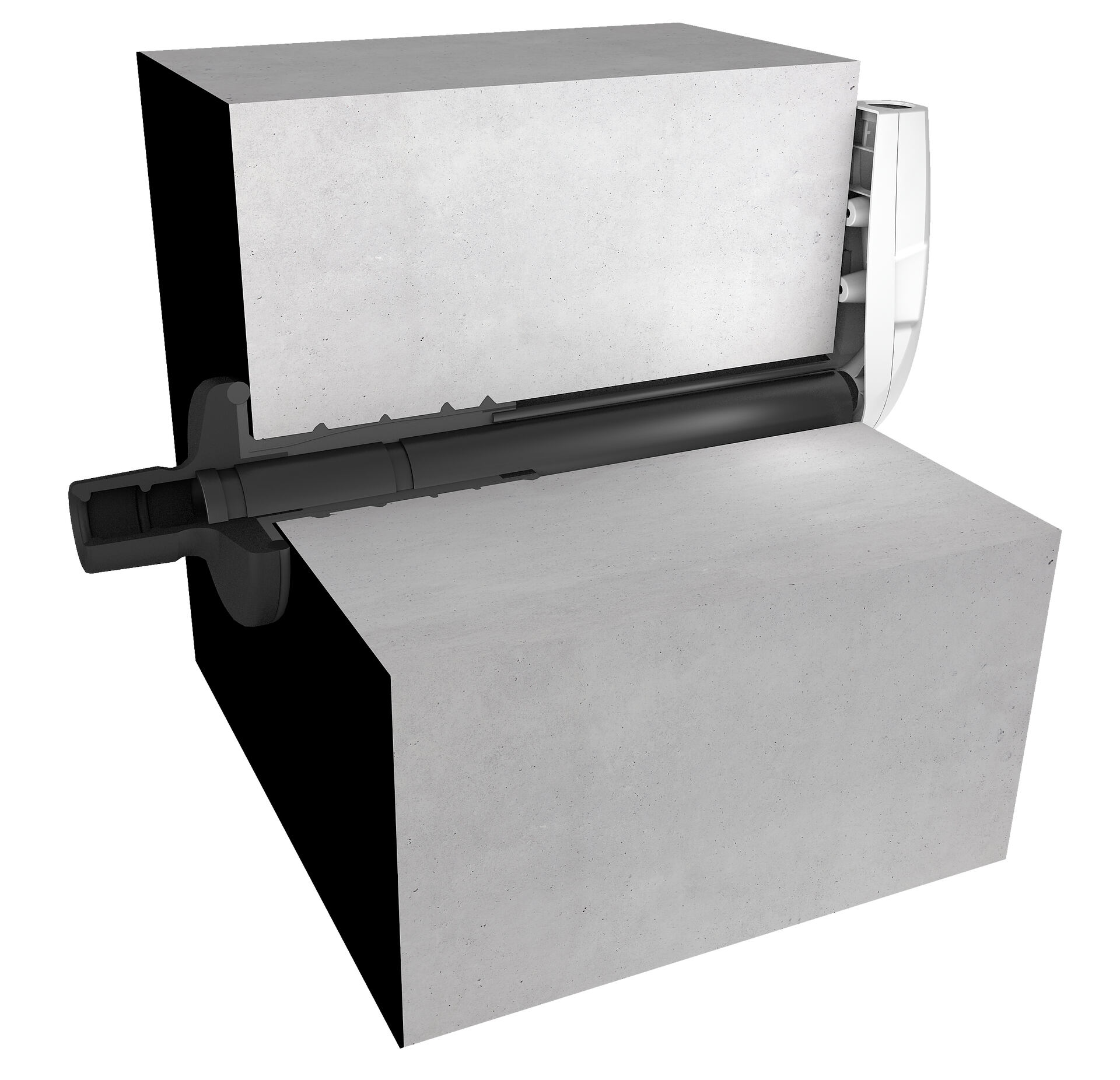

Système d'injection de membrane - pour bâtiments avec cave

Entrée de bâtiment universelle avec système d'injection de membrane pour perçages dans les types de murs les plus courants
Sortie contrôlée de résine par flexible de membrane rainuré
Étanchement non altérant des conduites médias au moyen de lèvres d'étanchéité

Pour bâtiments existants avec cave et l'étanchement fiable de conduites d'eau standards.

Informations

Avantages:

Installation rapide en quelques minutes
Restauration non requise de l'étanchement de cave selon DIN 18533
Occupation variable grâce à divers inserts d'étanchement prémontés

Contenu de la livraison:

1 unité d'emballage:
10 unités MIS 60D avec insert d'étanchement prémonté
10 unités élément de raccordement mural (uniquement pour la variante de communication)
10 unités rosace de raccordement mural (uniquement pour la variante de courant)
10 unités résine bicomposant Resinator 150 ml
1 unité dispositif de serrage MIS 60-SVS

Dimensions:

Pour carottages Ø : 62 - 65 mm
Pour épaisseurs de mur : de 200 à 1 200 mm

Domaine d'application:

Classe d'influence de l'eau DIN 18533 : W1-E et W2.1-E
béton étanche classe de sollicitation 1, béton étanche classe de sollicitation 2

Matériau:

Bride, insert d'étanchement, contre-palier et adaptateur : EPDM
Ruban d'étanchéité : butyle
Tube de remplissage de résine : PE
Rosace de raccordement mural : PE
Tube : PVC-U
Élément de raccordement mural : polycarbonate ignifugé
Dispositif de serrage rapide : polyamide renforcé de fibres de verre/ABS

Étanchéité:

étanche au gaz et à l'eau jusqu'à 1,0 bar
Étanchéité au Radon

Téléchargements

Prospectus

Notice de montage

MIS60D (PDF, 2MB)

Rapports d'essai

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

Nombre câbles/médium	Convient pour une conduite de Ø (mm)	Longueur (mm)	Épaisseur de paroi (mm)	Code d’article	Numéro d’article	GTIN
4	5 - 7	1000	200 - 900	MIS60D 4x5-7 BL1000 Set10	3030380170	4052487229852	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
3	10	1000	200 - 900	MIS60D 3x10 BL1000 Set10	3030380171	4052487229845	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
1	6 - 12	1000	200 - 900	MIS60D 1x6-12 BL1000 Set10	3030380172	4052487229838	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
1	12 - 18	1000	200 - 900	MIS60D 1x12-18 BL1000 Set10	3030380174	4052487229814	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
1	18 - 24	1000	200 - 900	MIS60D 1x18-24 BL1000 Set10	3030380175	4052487229807	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
1	24 - 30	1000	200 - 900	MIS60D 1x24-30 BL1000 Set10	3030380176	4052487229791	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
1	30 - 34	1000	200 - 900	MIS60D 1x30-34 BL1000 Set10	3030382134	4052487230124	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:

Nombre câbles/médium	Convient pour une conduite de Ø (mm)	Longueur (mm)	Épaisseur de paroi (mm)	Code d’article	Numéro d’article	GTIN
4	5 - 7	1300	900 - 1.200	MIS60D 4x5-7 BL1300 Set10	3030391738	4052487230704	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
3	10	1300	900 - 1.200	MIS60D 3x10 BL1300 Set10	3030391739	4052487230711	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
1	6 - 12	1300	900 - 1.200	MIS60D 1x6-12 BL1300 Set10	3030391740	4052487230728	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
1	12 - 18	1300	900 - 1.200	MIS60D 1x12-18 BL1300 Set10	3030391741	4052487230735	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
1	18 - 24	1300	900 - 1.200	MIS60D 1x18-24 BL1300 Set10	3030391742	4052487230742	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
1	24 - 30	1300	900 - 1.200	MIS60D 1x24-30 BL1300 Set10	3030391743	4052487230759	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
1	30 - 34	1300	900 - 1.200	MIS60D 1x30-34 BL1300 Set10	3030391744	4052487230766	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
