Garniture d'étanchéité Passages de toitVersion col de cygne

Version col de cygne

SHD

Dans la liste de favoris

Poids de transport réduit grâce aux composants individuels

Approprié pour toutes les constructions à toit plat courantes. Le système flexible et modulaire peut être réglé en hauteur et orienté à 360° dans la zone de pivotement. Utilisations possibles entre autres dans les domaines de la téléphonie mobile, des technologies de climatisation et solaire.

Informations

Avantages:

Toutes les unités en acier de la version col de cygne sont galvanisées à chaud
Alignement variable (orientable à 360°) et adaptation de la hauteur après installation du socle

Contenu de la livraison:

Version col de cygne avec capot d'égouttement
Accessoires de montage

Propriétés:

L'étanchement des câbles est assuré par des insertions d'étanchéité SKD adaptés à la version col de cygne.

Matériau:

St 37 galvanisé à chaud

Téléchargements

Notice de montage

SHD (PDF, 1MB)

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

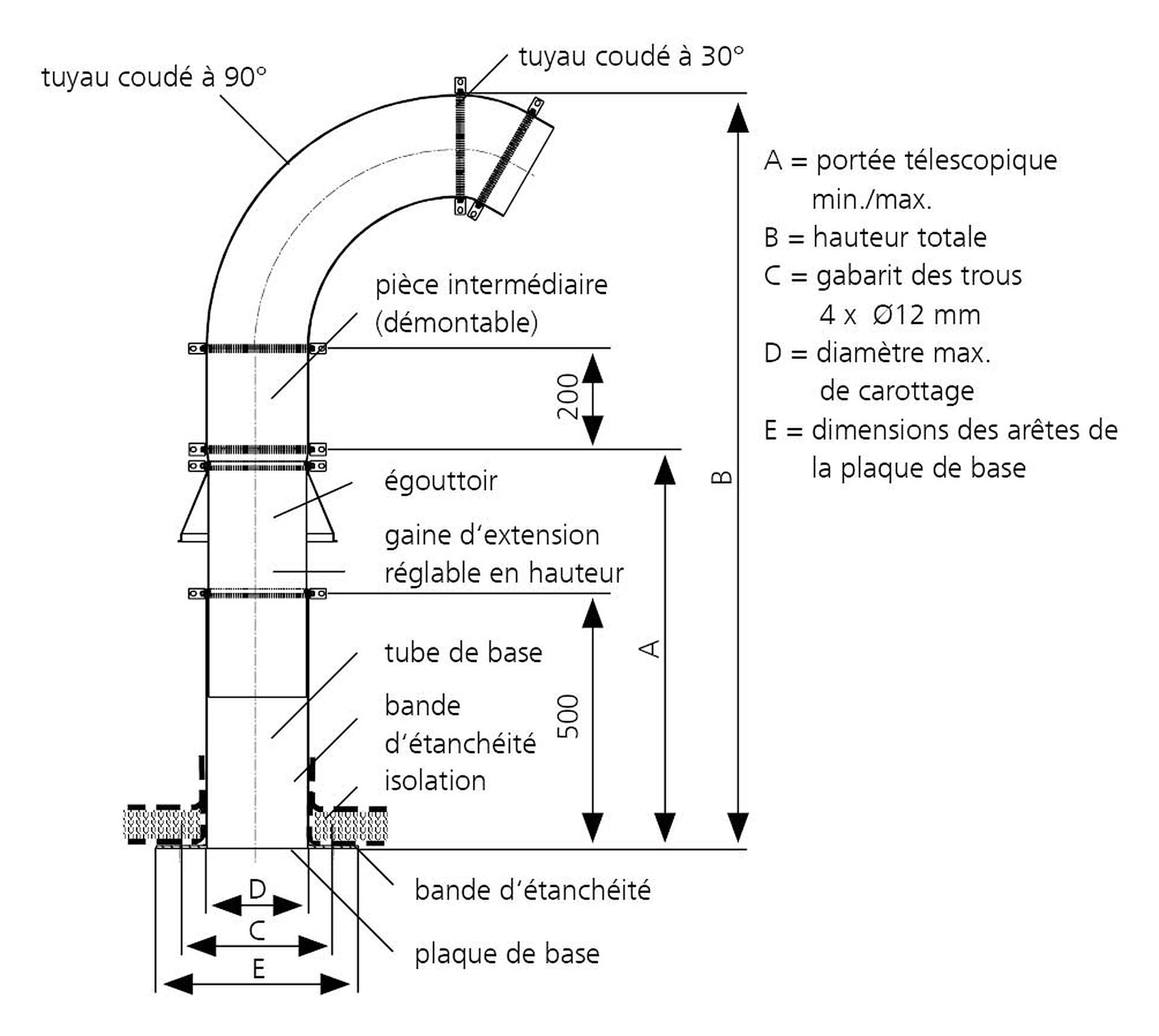

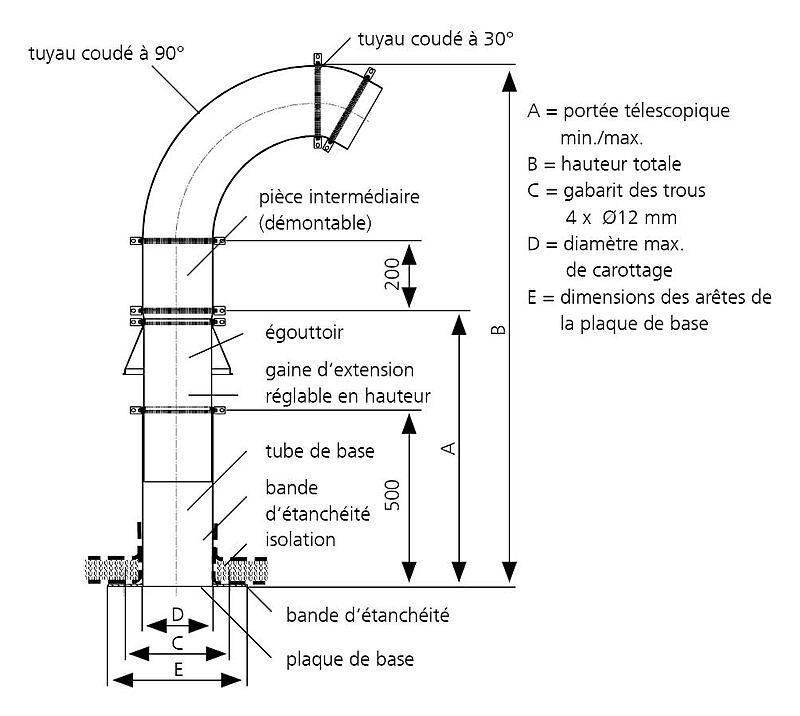

A (mm)	B (mm)	C (mm)	D (Ø_i mm)	E (mm)	Code d’article	Numéro d’article	GTIN
600 - 950	1050 - 1400	250	100	300	SHD100 fvz	1001094300	4052487025829	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
600 - 950	1175 - 1525	300	150	350	SHD150 fvz	1001094500	4052487025843	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
600 - 950	1300 - 1650	350	200	400	SHD200 fvz	1001094000	4052487025805	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
600 - 950	1550 - 1900	450	300	500	SHD300 fvz	1001095000	4052487025867	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
