Point de raccordement à la terre

pour raccord à souder ou à serrer

HEA S

Dans la liste de favoris

Point de raccordement à la terre - pour raccord à souder ou à serrer

Sécurité antitorsion brevetée grâce au contour spécial de la rondelle plate

Pour connexion de mise à la terre avec barre en acier vissée pour un montage à fleur de coffrage. Il est possible de réaliser une connexion de mise à la terre par le biais du filetage dans le conducteur. Les HEA-S sont principalement utilisés dans le béton coulé en place.

Informations

Avantages:

Filetage de raccordement étanche à l'eau M12 (trou borgne)
Résistant à la corrosion

Contenu de la livraison:

Feuille de protection résistante à la chaleur

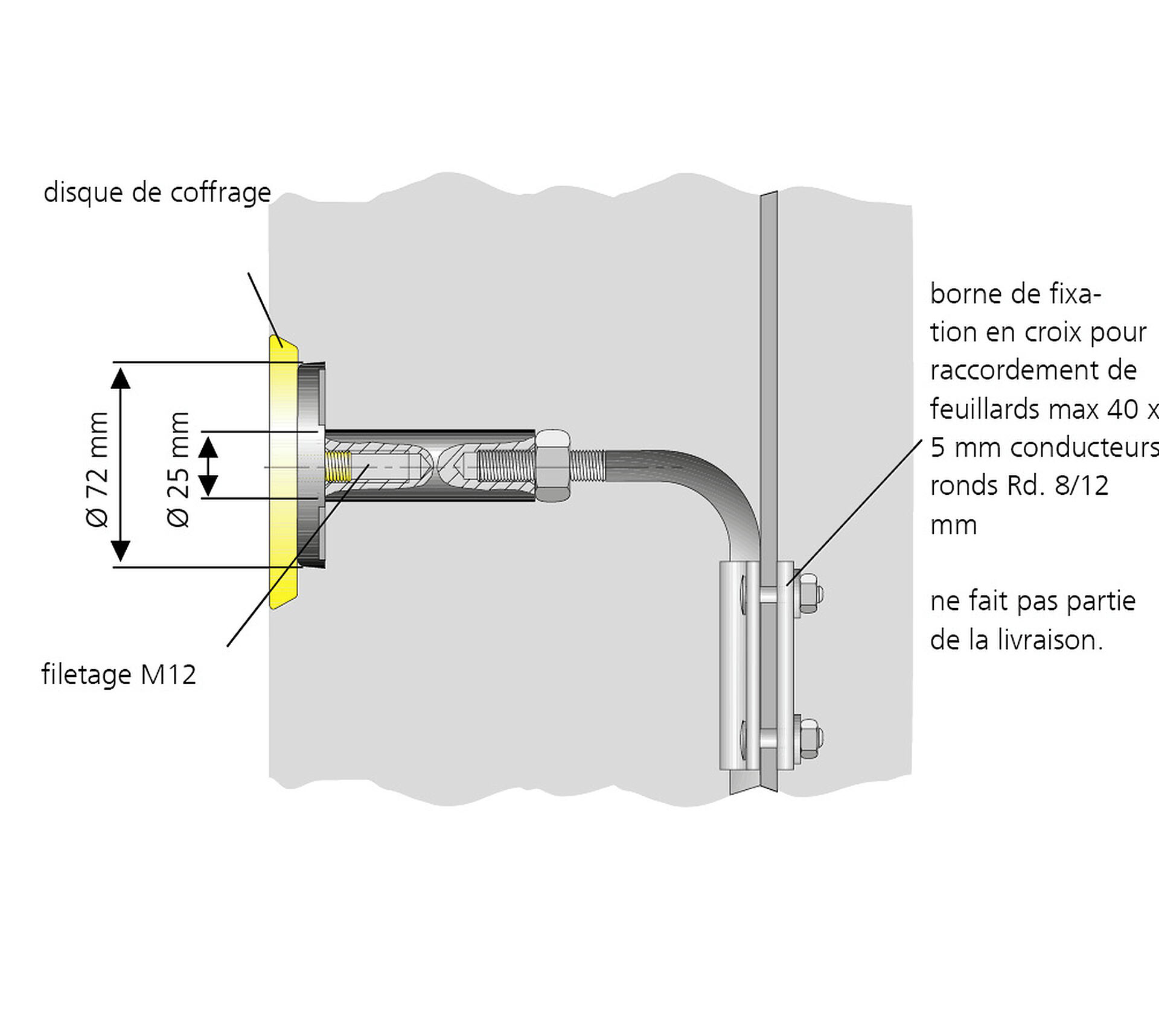

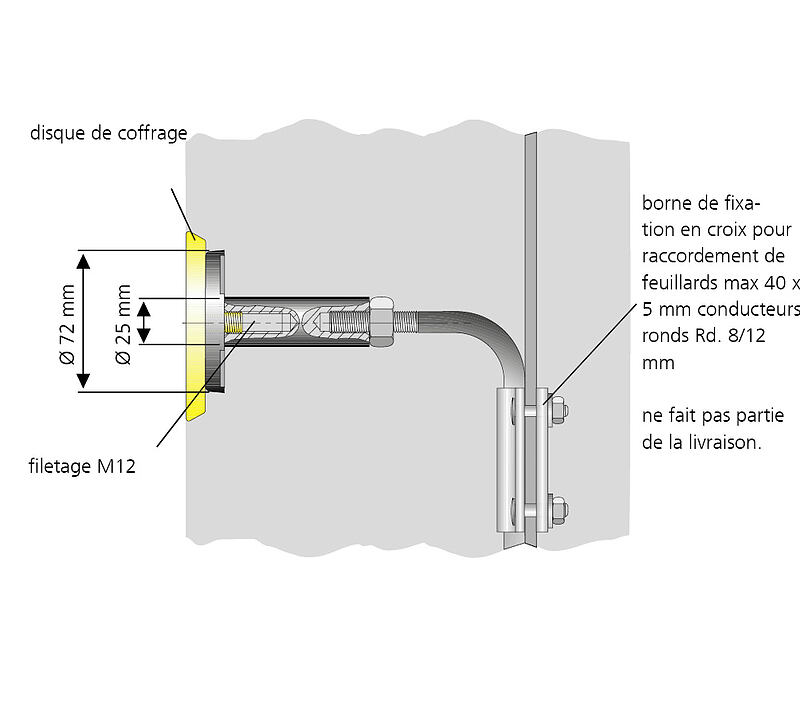

Dimensions:

Conducteur : rond, Ø 25 mm
Rondelle plate : Ø 72 mm
Épaisseur de mur minimale : 200 mm

Domaine d'application:

béton étanche classe de sollicitation 1, béton étanche classe de sollicitation 2

Matériau:

Conducteur et rondelles plates : acier inoxydable AISI 316L
Raccordement de soudage: St 37

Tests/normes:

Court-circuit testé selon VDE 0101
EN 50522

Téléchargements

Notice de montage

HEA S, HEA P (PDF, 960KB)

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

épaisseur minimale de mur (mm)	Tige filetée	Code d’article	Numéro d’article	GTIN
200	M12	HEA S M12	1700080010	4052487044677	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
200	M16	HEA S M16	1700080020	4052487044691	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
