Garniture d'étanchéité  Mises à la terreComposants nouvelle construction

Point de raccordement à la terre

avec borne de fixation en croix

HEA P

Dans la liste de favorisDans la liste de favoris
Point de raccordement à la terre - avec borne de fixation en croix
USP
  • Sécurité antitorsion brevetée grâce au contour spécial de la rondelle plate
Pour connexion de mise à la terre par le biais de la borne de fixation en croix pour placement à fleur de coffrage. Il est possible de réaliser une connexion de mise à la terre par le biais du filetage dans le conducteur.
Point de raccordement à la terre - avec borne de fixation en croix

Informations

Avantages:

  • Raccord pour conducteur plat et rond dans le béton
  • Filetage de raccordement M12/M16 (trou borgne)
  • Filetage de raccordement étanche à l'eau (trou borgne)
  • Résistant à la corrosion

Contenu de la livraison:

  • Disque de coffrage avec 4 perçages pour clous

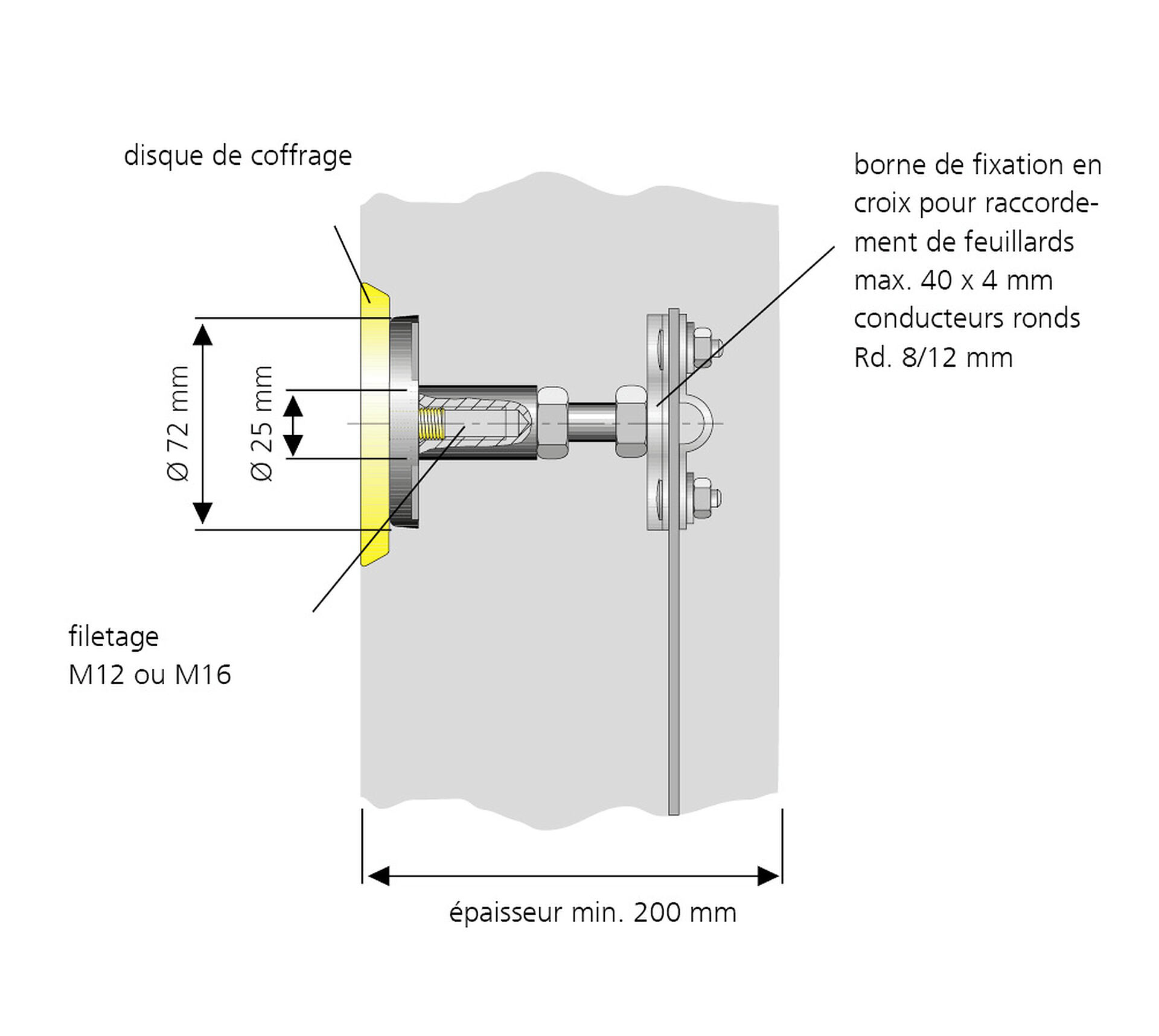

Dimensions:

  • Conducteur : rond, Ø 25 mm
  • Rondelle plate : Ø 72 mm
  • Distance entre rondelle plate et borne de fixation en croix : 120 mm

Domaine d'application:

  • béton étanche classe de sollicitation 1, béton étanche classe de sollicitation 2

Matériau:

  • Conducteur et rondelles plates : acier inoxydable AISI 316L
  • Borne de fixation en croix 70x70 mm avec tiges filetées : St37 galvanisée
  • Disques de coffrage : PE

Tests/normes:

  • Selon DIN 18014
  • DIN EN 62305-3
  • VDE 0185-305-3 (avec parafoudre)
Téléchargements

Notice de montage

Rapports d'essai

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

Tige filetée Code d’article Numéro d’article GTIN
M12 HEA P M12 1700100010 4052487044745
Téléchargement du fiche technique et textes descriptifs
title=
M16 HEA P M16 1700100020 4052487044752
Téléchargement du fiche technique et textes descriptifs
title=
