Passage de mise à la terre

pour étanchement de bâtiment selon DIN 18533 (cuve noire)

HEA W

Dans la liste de favoris

Passage de mise à la terre - pour étanchement de bâtiment selon DIN 18533 (cuve noire)

Sécurité antitorsion brevetée grâce au contour spécial de la rondelle plate

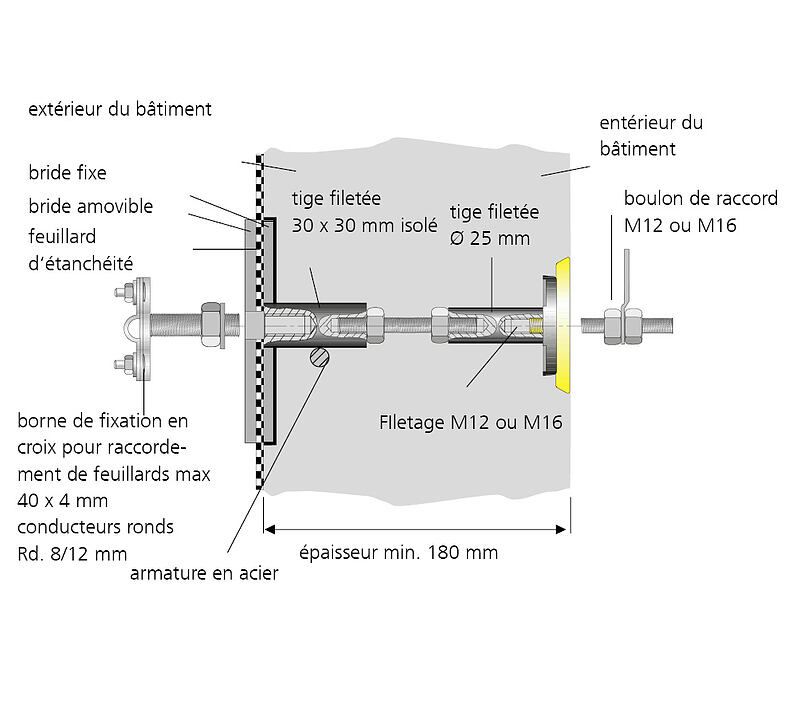

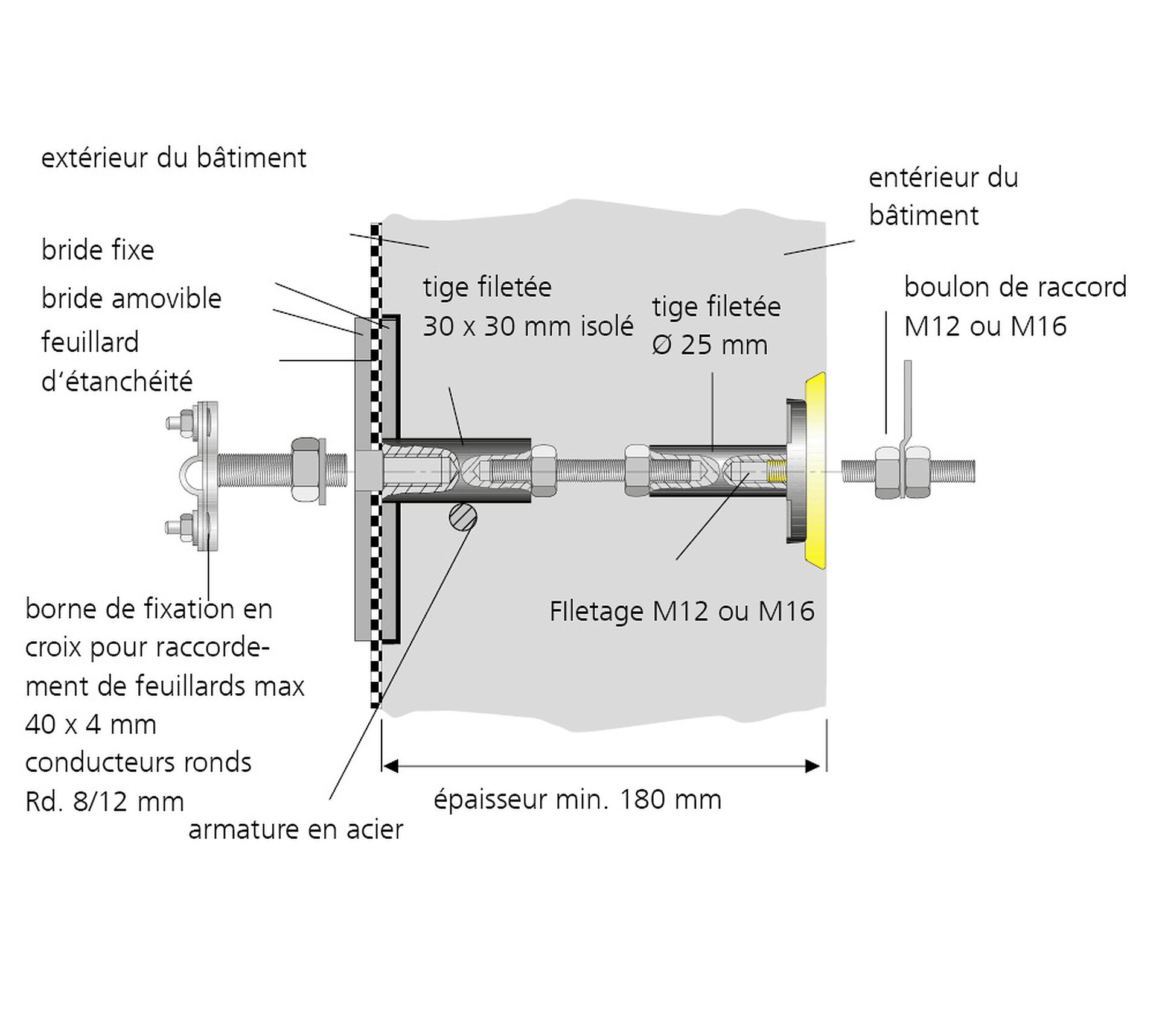

Pour installation murale à fleur de coffrage dans des bâtiments avec étanchéité extérieure selon DIN 18533. L'intégration de l'étanchéité extérieure s'effectue par le biais d'une flasque fixe/amovible. Les connexions de mise à la terre s'effectuent par le biais de la borne de fixation en croix ou du filetage de raccordement.

Informations

Avantages:

Approprié pour cuve noire
Filetage de raccordement bilatéral et étanche à l'eau (trou borgne)
Résistant à la corrosion

Contenu de la livraison:

Borne de fixation en croix avec filetage M20

Dimensions:

Flasque fixe/amovible Øa : 210 mm
Conducteur : rond, Ø 25 mm
Connexion de conducteur : avec tige filetée M16
Rondelle plate : Ø 72 mm
Épaisseur de mur minimale : 180 mm

Domaine d'application:

DIN 18533: Wassereinwirkungsklasse W1-E

Matériau:

Flasque fixe/amovible : AISI 316L
Conducteur et rondelles plates : acier inoxydable AISI 316L
Connexion du conducteur : St37, galvanisée
Disques de coffrage : PE
Borne de fixation en croix M20 : acier inoxydable AISI 316L

Tests/normes:

Selon DIN 18014
DIN EN 62305-3
VDE 0185-305-3 (avec parafoudre)

Téléchargements

Notice de montage

HEA W (PDF, 311KB)

Rapports d'essai

HEA W Nr. 20_389-4 (PDF, 586KB)

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

Épaisseur de paroi (mm)	Tige filetée	Code d’article	Numéro d’article	GTIN
200	M12	HEA W M12/200	1700040200	4052487136518	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
240	M12	HEA W M12/240	1700040240	4052487136525	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
250	M12	HEA W M12/250	1700040250	4052487136549	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
300	M12	HEA W M12/300	1700040300	4052487136556	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
365	M12	HEA W M12/365	1700040365	4052487136563	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
400	M12	HEA W M12/400	1700040400	4052487136594	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
500	M12	HEA W M12/500	1700040500	4052487136648	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
