Passage de mise à la terre

avec éclisse de raccordement et borne de fixation en croix

HEA PK

Dans la liste de favoris

Passage de mise à la terre - avec éclisse de raccordement et borne de fixation en croix

Sécurité antitorsion brevetée grâce au contour spécial de la rondelle plate

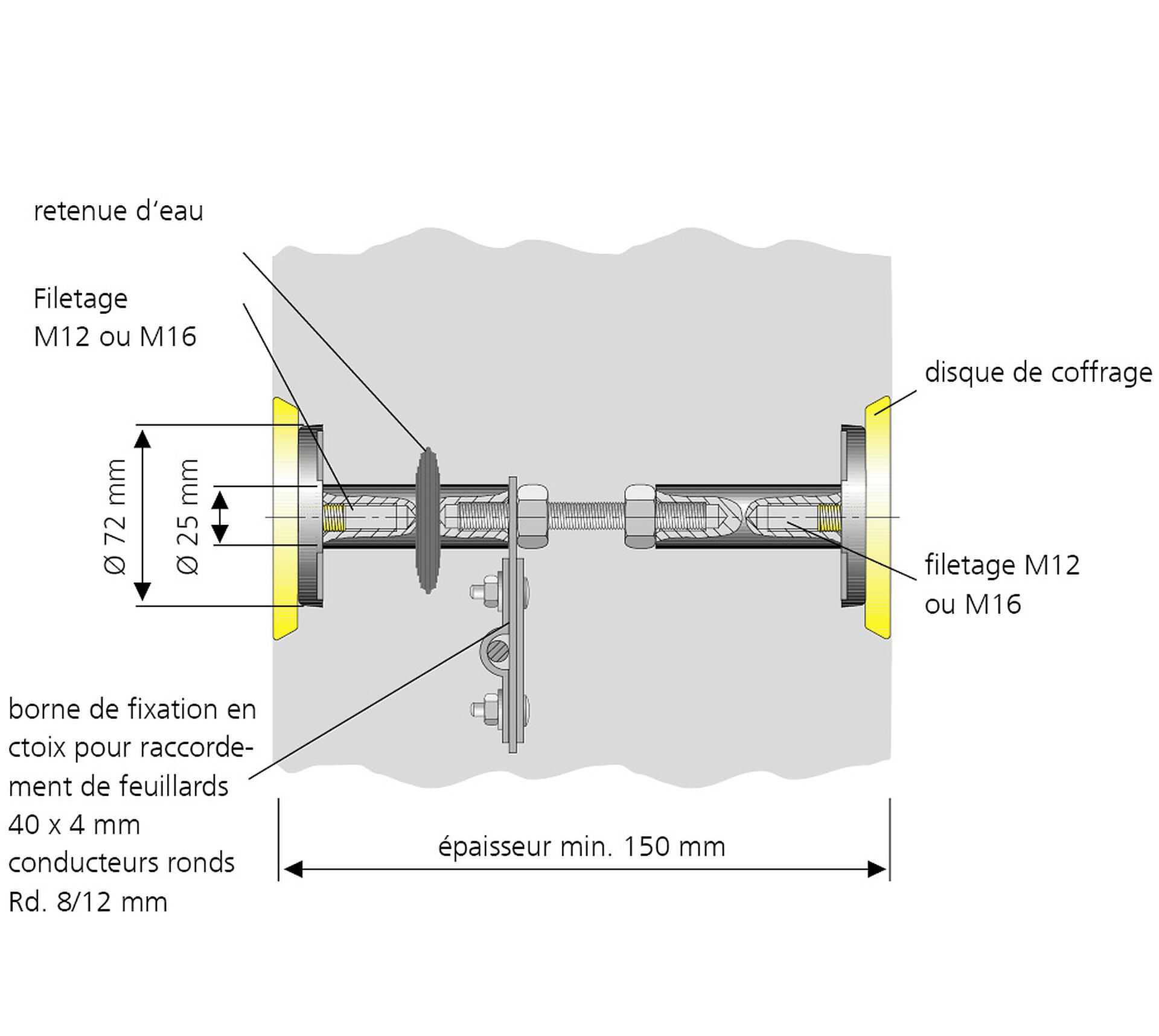

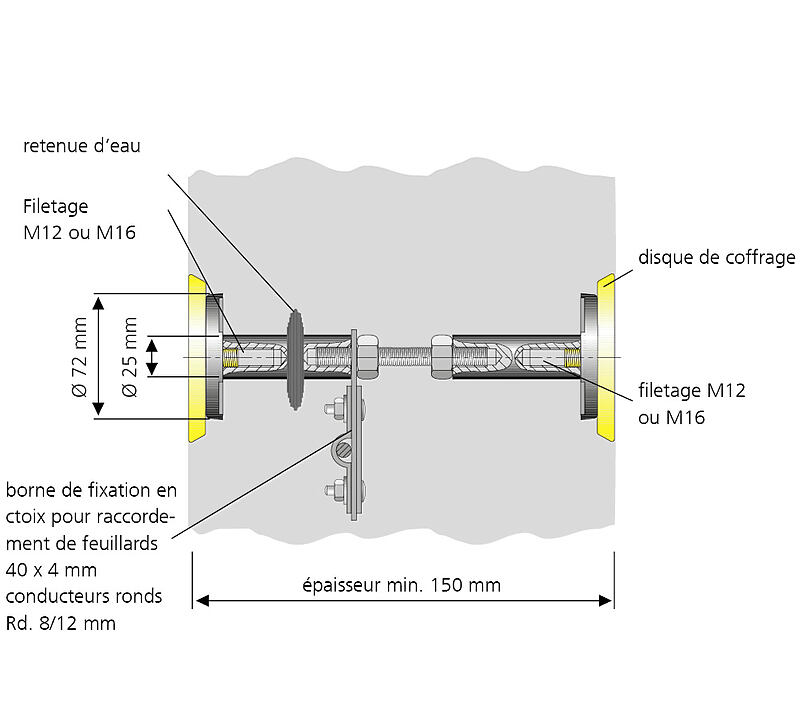

Pour placement à fleur de coffrage dans béton étanche. Des connexions de mise à la terre à l'intérieur et à l'extérieur peuvent être effectuées au niveau du filetage bilatéral dans le conducteur. Par le biais d'une éclisse de raccordement avec borne de fixation en croix, il est possible de réaliser une connexion de mise à la terre dans le mur.

Informations

Avantages:

Étanchéité par rapport au béton par barrière à eau
Filetage de raccordement bilatéral et étanche à l'eau (trou borgne)
Résistant à la corrosion

Contenu de la livraison:

Borne de fixation en croix pour raccordement de l'armature/prise de terre de fondation
Disques de coffrage avec 4 perçages pour clous

Dimensions:

Conducteur : rond, Ø 25 mm
Connexion de conducteur : avec tige filetée M16
Rondelle plate : Ø 72 mm

Domaine d'application:

béton étanche classe de sollicitation 1, béton étanche classe de sollicitation 2

Matériau:

Conducteur et rondelles plates : acier inoxydable AISI 316L
Connexion du conducteur : St37, galvanisée
Barrière à eau : NBR
Disques de coffrage : PE
Éclisse de raccordement avec borne de fixation en croix : St37

Tests/normes:

DIN 18014
DIN EN 62305-3
VDE 0185-305-3 (avec parafoudre)

Téléchargements

Notice de montage

HEA/HEA-E/HEA-PK/HEA-EW (PDF, 403KB)

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

Épaisseur de paroi (mm)	Tige filetée	Code d’article	Numéro d’article	GTIN
150	M12	HEA PK M12/150	1700030150	4052487141963	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
160	M12	HEA PK M12/160	1700030160	4052487168625	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
170	M12	HEA PK M12/170	1700030170	4052487206068	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
180	M12	HEA PK M12/180	1700030180	4052487206082	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
200	M12	HEA PK M12/200	1700030200	4052487136532	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
240	M12	HEA PK M12/240	1700030240	4052487136570	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
250	M12	HEA PK M12/250	1700030250	4052487136587	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
300	M12	HEA PK M12/300	1700030300	4052487136600	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
365	M12	HEA PK M12/365	1700030365	4052487136617	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
400	M12	HEA PK M12/400	1700030400	4052487136624	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
500	M12	HEA PK M12/500	1700030500	4052487136631	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:

Épaisseur de paroi (mm)	Tige filetée	Code d’article	Numéro d’article	GTIN
150	M16	HEA PK M16/150	1700031150	4052487164795	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
160	M16	HEA PK M16/160	1700031160	4052487206143	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
200	M16	HEA PK M16/200	1700031200	4052487136655	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
240	M16	HEA PK M16/240	1700031240	4052487136679	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
250	M16	HEA PK M16/250	1700031250	4052487136686	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
300	M16	HEA PK M16/300	1700031300	4052487136693	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
365	M16	HEA PK M16/365	1700031365	4052487136709	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
400	M16	HEA PK M16/400	1700031400	4052487136716	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
500	M16	HEA PK M16/500	1700031500	4052487136723	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:
