Rohrdurchführungen

Standard-Ringraumdichtung

mit gestufter Supersegmentringtechnologie

HSD SSG

Auf die MerklisteAuf die Merkliste
Standard-Ringraumdichtung - mit gestufter Supersegmentringtechnologie
USP
  • optische und fühlbare Montagesicherheit durch eingebaute Kontrollöffnung

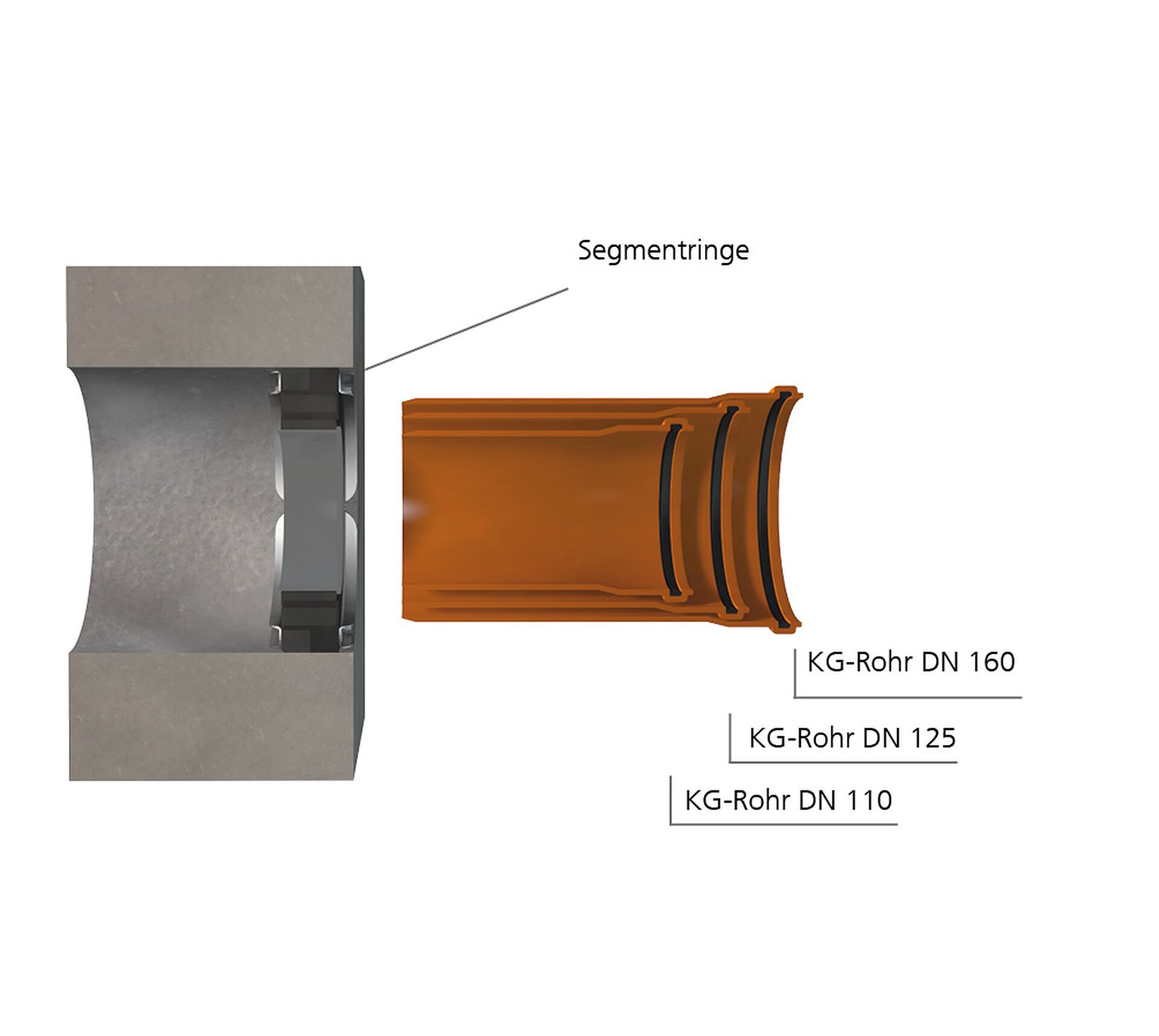

  • integrierte Supersegmentringtechnologie zur individuellen Anpassung auf den Leitungsdurchmesser vor Ort
  • Segmente mit exakter Durchmesserbeschriftung
Zur Abdichtung von neu zu installierenden oder bereits verlegten Rohren in Kernbohrungen oder Futterrohren. Anpassung an die gängigsten Leitungsdurchmesser vor Ort möglich.
Standard-Ringraumdichtung - mit gestufter Supersegmentringtechnologie

Fakten

Vorteile:

  • Ø 100 mm standardmäßig geteilt
  • für nachträgliche Montage ab Ø 150 mm vor Ort teilbar
  • unterschiedliche Materialkombinationen für bedarfsorientierte Anwendungen verfügbar
  • ab Lager lieferbar

Maße:

  • Dichtbreite: 40 mm

Eigenschaften:

  • FHRK-zertifiziert
  • U-Profil: maximale Stabilität der Presssegmente

Anwendungsbereich:

  • WU-Richtlinie: Beanspruchungsklasse 1 und 2

Werkstoff:

  • Pressplatten, Schrauben und Muttern: Edelstahl rostfrei V2A (AISI 304L) oder V4A (AISI 316L)
  • Gummi: EPDM

Dichtheit:

  • gas- und wasserdicht
  • radonsicher
Downloads

Montageanleitung

Prüfberichte

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

Futterrohr/Kernbohrung Øi (mm) Durchgänge Medienrohr Øa (mm) Bestellbezeichnung STK Artikelnummer GTIN
100 1 25/32/40/50/63 HSD100 SSG 1x25/32/40/50/63 b40 A2/EPDM 1 3030300058 4052487121286
Datenblatt und Ausschreibungstext downloaden
title=
100 1 25/32/40/50/63 HSD100 SSG 1x25/32/40/50/63 b40 A2/EPDM 15 3030300058 4052487223713
Datenblatt und Ausschreibungstext downloaden
title=
150 1 75/90/110 HSD150 SSG 1x75/90/110 b40 A2/EPDM 1 3030300062 4052487121804
Datenblatt und Ausschreibungstext downloaden
title=
150 1 75/90/110 HSD150 SSG 1x75/90/110 b40 A2/EPDM 15 3030300062 4052487223744
Datenblatt und Ausschreibungstext downloaden
title=
200 1 110/125/135/160 HSD200 SSG 1x110/125/135/160 b40 A2/EPDM 1 3030300067 4052487123624
Datenblatt und Ausschreibungstext downloaden
title=
200 1 110/125/135/160 HSD200 SSG 1x110/125/135/160 b40 A2/EPDM 15 3030300067 4052487223782
