Extra SonderlösungenEinbauteile und Flansche

Fest-/Losflansch-Futterrohr aus Edelstahl

zum nachträglichen Andübeln für schwarze Wanne nach DIN 18533

FLFA DIN18533 A2

Auf die Merkliste

Fest-/Losflansch-Futterrohr aus Edelstahl - zum nachträglichen Andübeln für schwarze Wanne nach DIN 18533

Zum Andübeln über Futterrohre, Kernbohrungen oder Durchbrüchen.

Fakten

Vorteile:

individuelle Ausführungen können kundenspezifisch gefertigt werden
auch mit mehreren Durchgängen und unterschiedlichen Durchmessern lieferbar

Lieferumfang:

1 Stück Fest-/Losflansch-Futterrohr
Bolzen und Muttern M20 (DIN 18533)
Befestigungselemente für Beton

Maße:

Standard-Festflansch Øa entspricht dem jeweiligen Futterrohr Øi + ca. 330 mm (bei einem Durchgang)
Standard-Oberlänge: 80 mm

Anwendungsbereich:

Wassereinwirkungsklasse DIN 18533: W1-E, W2.1-E und W2.2-E

Werkstoff:

Fest-/Losflansch-Futterrohr: Edelstahl V2A (AISI 304L) oder auf Anfrage V4A (AISI 316L)
Befestigungselemente: Edelstahl V4A (AISI 316L)
Verschlussdeckel: PE

Dichtheit:

gas- und wasserdicht

Downloads

Montageanleitung

FLFE FLFA FLFAG DIN18533 DIN18531 (PDF, 3MB)

Prüfberichte

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

Futterrohr Ø_i (mm)	Festflansch Ø_a (mm) D2	Losflansch Ø_a (mm) D3	Futterrohr Wanddicke (mm) S	Bestellbezeichnung	Artikelnummer	GTIN
80	405	395	2	FLFA1x80/80/0 DIN18533 A2	2500400001	4052487062329	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
100	425	415	2	FLFA1x100/80/0 DIN18533 A2	2500400002	4052487062336	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
125	450	440	2	FLFA1x125/80/0 DIN18533 A2	2500400003	4052487062343	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
150	475	465	2	FLFA1x150/80/0 DIN18533 A2	2500400004	4052487062350	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
200	528	518	2	FLFA1x200/80/0 DIN18533 A2	2500400005	4052487062367	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
250	578	568	2	FLFA1x250/80/0 DIN18533 A2 ¹⁾	2500400006	4052487062374	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
300	630	620	2	FLFA1x300/80/0 DIN18533 A2 ¹⁾	2500400007	4052487062381	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
350	680	670	3	FLFA1x350/80/0 DIN18533 A2 ¹⁾	2500400008	4052487062398	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
400	730	720	3	FLFA1x400/80/0 DIN18533 A2 ¹⁾	2500400009	4052487062404	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
450	780	770	3	FLFA1x450/80/0 DIN18533 A2 ¹⁾	2500400010	4052487062411	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
500	830	820	4	FLFA1x500/80/0 DIN18533 A2 ¹⁾	2500400011	4052487062428	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:

¹⁾ Der Losflansch wird in geteilter Ausführung geliefert.

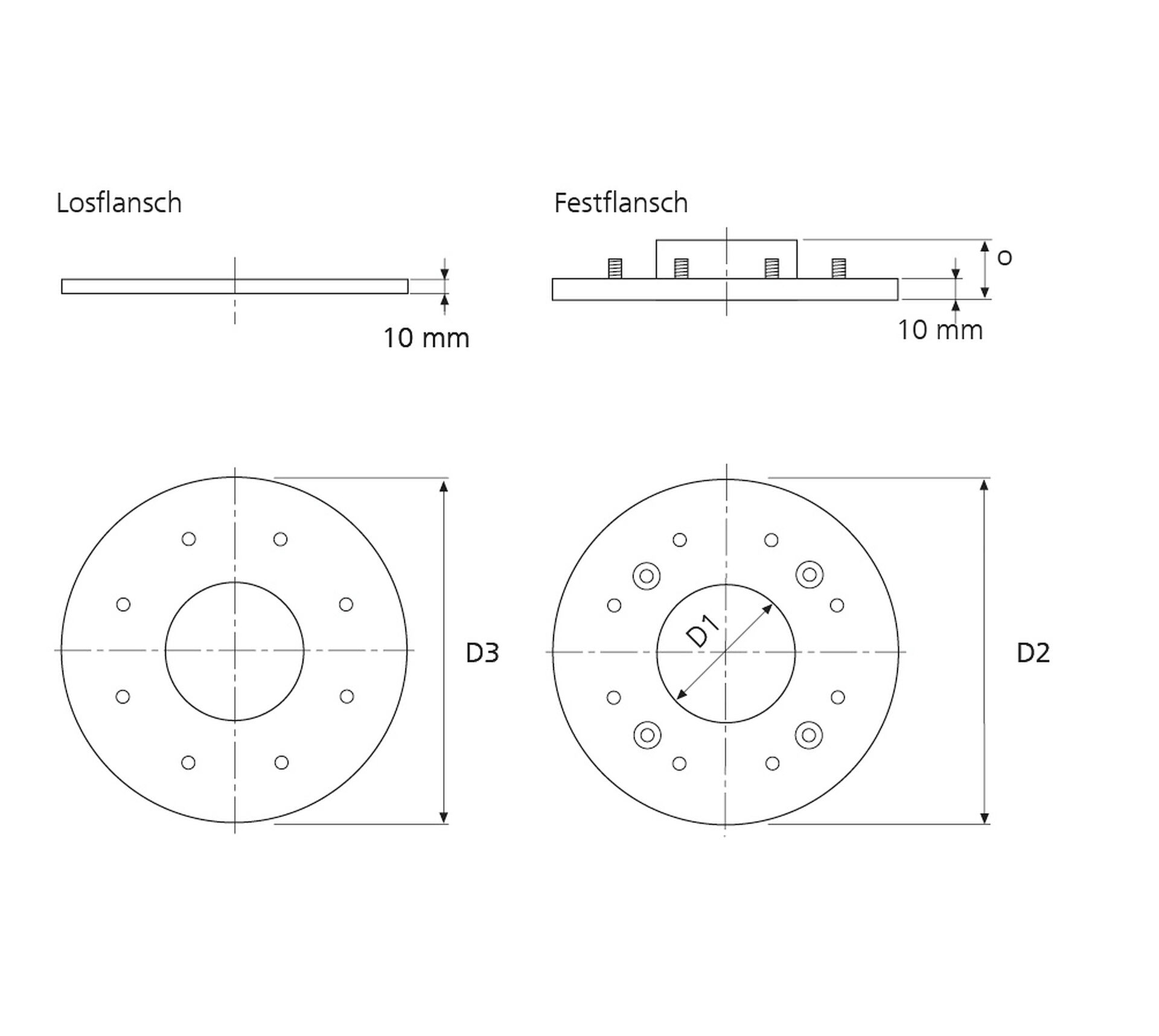

D1: Futterrohr Øi, D2: Festflansch Øa, D3: Losflansch Øa, S: Futterrohr Wanddicke

Konfigurator

Ihre individuelle Bestellbezeichnung:

Ihre individuelle Artikelnummer:

Es besteht keine Gewährleistung auf die Realisierbarkeit der von Ihnen eingegebenen Belegungskonstellation. Im Falle einer Anfrage werden wir die von Ihnen gewünschte Belegung nochmals prüfen.
