Einfach-Dichtpackung - zum Einbetonieren
USP
  • doppelte Sicherheit durch Verschluss- und Sicherheitsdeckel bei Wandstärken von 70 bis 150 mm
  • Druckdichtigkeit zum Beton durch aufgespritzte 3-Stegdichtung
  • Qualitätssiegel: Dichtheit ab Werk. Kontrollmöglichkeit bei versehentlichem oder unbefugtem Öffnen des Verschlussdeckels
Für den einseitigen gas- und wasserdichten Anschluss von Systemabdichtungen für Kabel oder Kabelschutzrohre und ein hohes Maß an Flexibilität bei der späteren Nutzung.
Einfach-Dichtpackung - zum Einbetonieren

Fakten

Vorteile:

  • einseitige Anschlussmöglichkeit für Systemabdichtung (z.B. Kabelschutzrohranschluss oder Kabelabdichtung)
  • Paketbildung durch Rahmenstecksystem vor Ort möglich

Lieferumfang:

  • 1 Stück druckdichter Verschlussdeckel

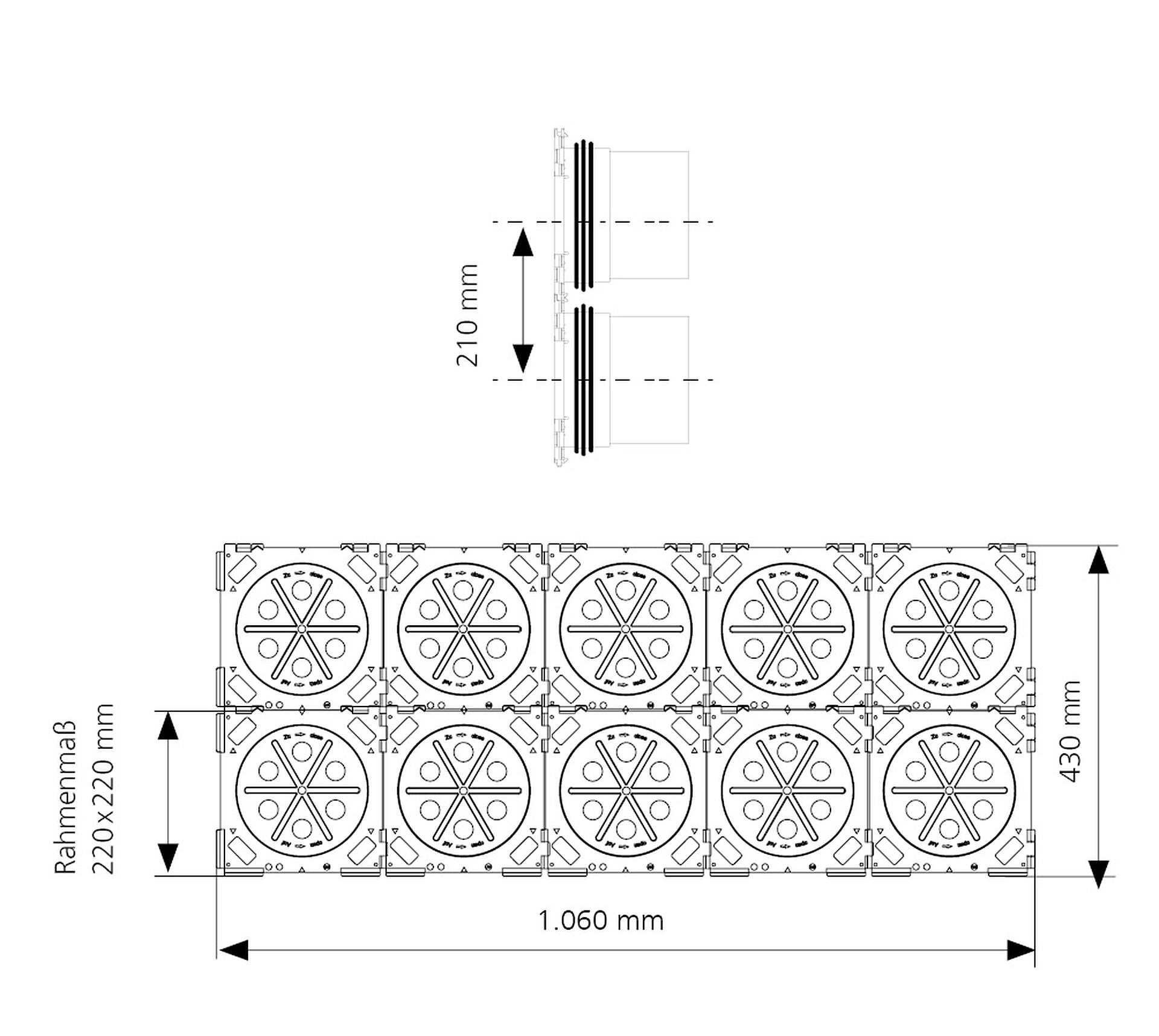

Maße:

  • Rahmenmaß: 220 x 220 mm
  • Achsabstand: 210 mm
  • Mindestwandstärke: 70 mm

Eigenschaften:

  • FHRK-zertifiziert
  • Sicherheitsdeckel zum Einschlagen
  • Durchführung auch nach Entfernen des Verschlussdeckels dicht

Anwendungsbereich:

  • WU-Richtlinie: Beanspruchungsklasse 1 und 2

Werkstoff:

  • Dichtpackung: ABS mit 3-Stegdichtung aus TPE
  • Zwischenrohr mit Sicherheitsdeckel: ABS bzw. ab einer Wandstärke > 150 mm: PVC
  • Verschlussdeckel: ABS mit Dichtung aus TPE

Dichtheit:

  • gas- und wasserdicht bis 2,5 bar
  • radonsicher
Downloads

Montageanleitung

Prüfberichte

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

Wandstärke (mm) Bestellbezeichnung Artikelnummer GTIN
70 HSI150 1x1 K/70 2140100070 4052487058964
Datenblatt und Ausschreibungstext downloaden
title=
80 HSI150 1x1 K/80 3030303488 4052487243896
Datenblatt und Ausschreibungstext downloaden
title=
90 HSI150 1x1 K/90 3030303640 4052487243902
Datenblatt und Ausschreibungstext downloaden
title=
100 HSI150 1x1 K/100 3030303428 4052487223164
Datenblatt und Ausschreibungstext downloaden
title=
110 HSI150 1x1 K/110 3030303526 4052487243865
Datenblatt und Ausschreibungstext downloaden
title=
120 HSI150 1x1 K/120 3030303363 4052487222938
Datenblatt und Ausschreibungstext downloaden
title=
130 HSI150 1x1 K/130 3030303528 4052487243872
Datenblatt und Ausschreibungstext downloaden
title=
140 HSI150 1x1 K/140 3030303477 4052487223386
Datenblatt und Ausschreibungstext downloaden
title=
150 HSI150 1x1 K/150 3030303361 4052487222921
Datenblatt und Ausschreibungstext downloaden
title=
Aufklappen

Konfigurator

Wandstärke (X):mm70-500
Paketbildung:
Reihen übereinander (Y):1-10
Reihen nebeneinander (Z):1-10

Ihre individuelle Bestellbezeichnung:

Ihre individuelle Artikelnummer:

Ausschreibungstexte / PreisanzeigeAuf die Merkliste
Datenblatt downloaden
Ausschreibungstexte: Download TextTextDownload WordWord

Es besteht keine Gewährleistung auf die Realisierbarkeit der von Ihnen eingegebenen Belegungskonstellation. Im Falle einer Anfrage werden wir die von Ihnen gewünschte Belegung nochmals prüfen.
