Kabeldurchführungen

Standard-Ringraumdichtung

mit Segmentringtechnik

HRD SGi b40 A2/EPDM55

Auf die MerklisteAuf die Merkliste

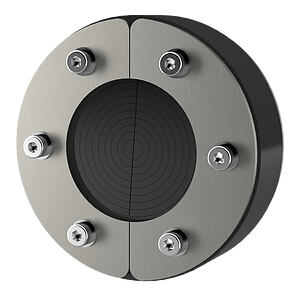

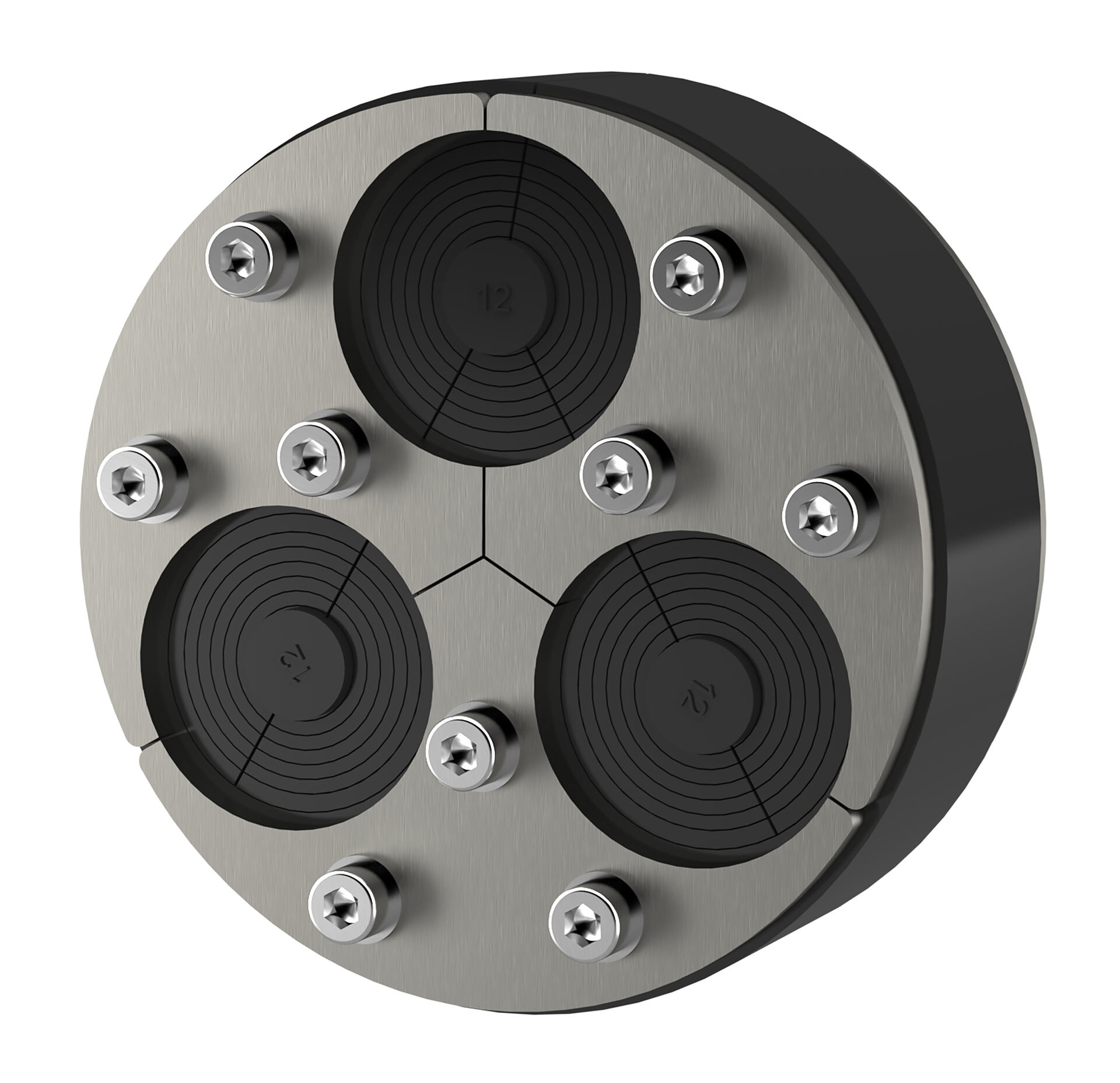

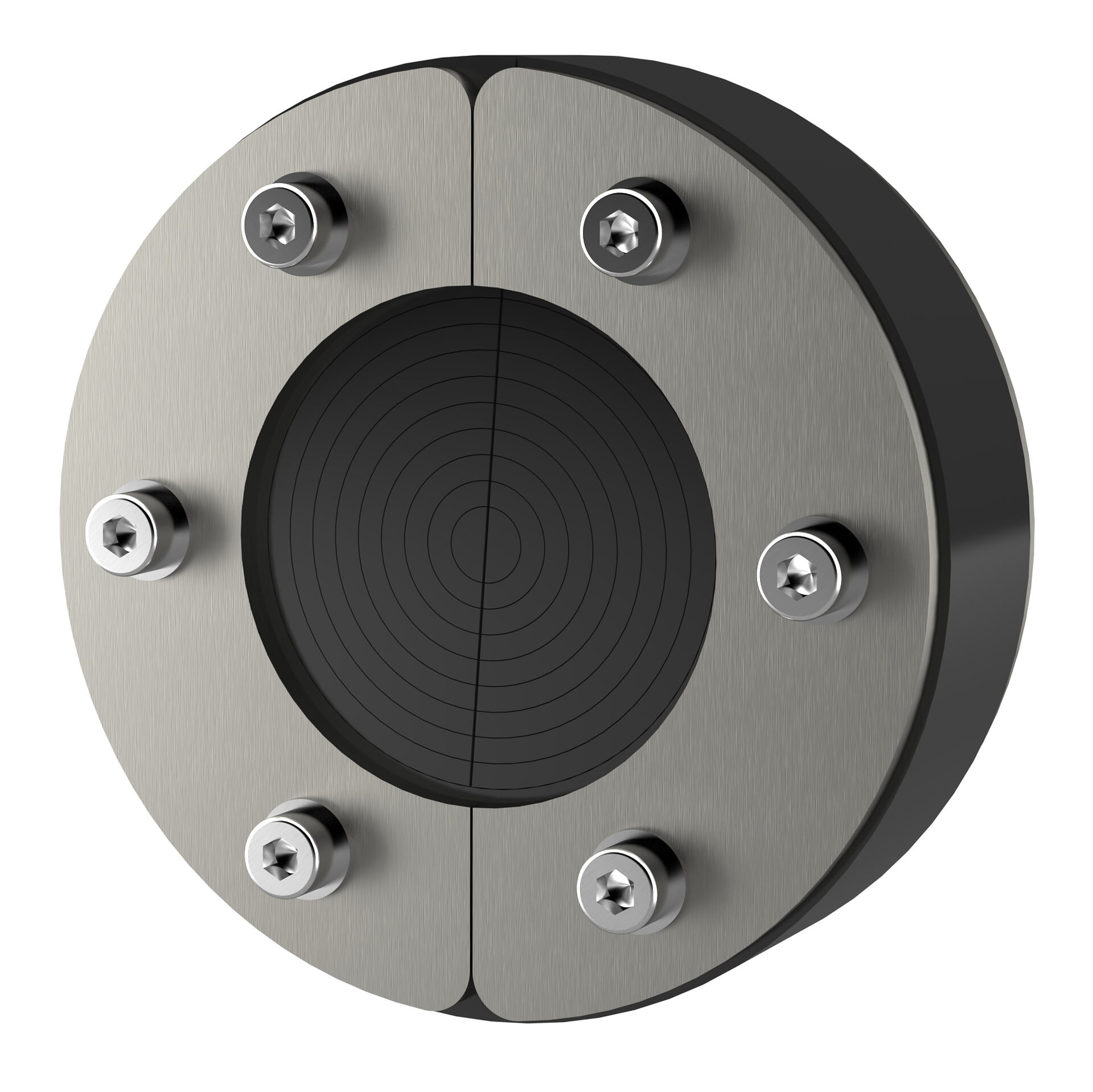

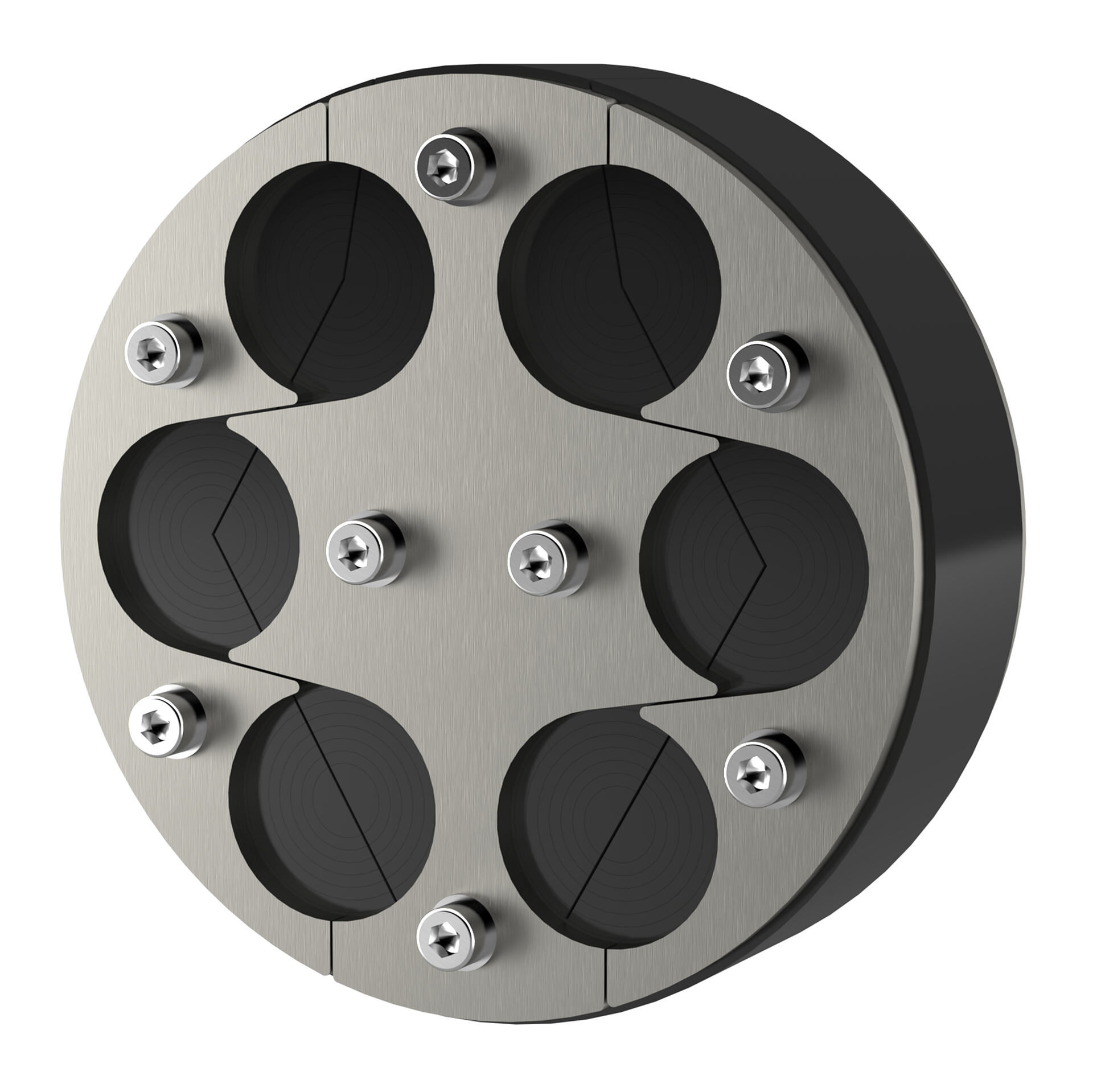

Standard-Ringraumdichtung - mit Segmentringtechnik
USP
  • Standard Größen passend für die Schweizer Kabelschutzrohranlagen
  • Segmentringtechnik zur individuellen Anpassung auf die Leitungsdurchmesser vor Ort
  • ab Lager lieferbar
Zur Abdichtung von Kabeln in Kabelschutzrohranlagen, Kernbohrungen oder Futterrohren. Geteilte Ausführung zur Abdichtung von neu zu installierenden oder bereits verlegten Kabeln.
Standard-Ringraumdichtung - mit Segmentringtechnik

Fakten

Vorteile:

  • unbelegte Öffnungen ab Werk blind verschlossen
  • geteilte Dichtung zur nachträglichen Montage

Lieferumfang:

  • Blindstopfen
  • 1 Stück Gleitmittelstift

Maße:

  • Dichtbreite: 40 mm
  • Pressplatten: 5 mm

Werkstoff:

  • Pressplatten, Schrauben, Muttern und Scheiben: Edelstahl rostfrei V2A (AISI 304L), (V4A (AISI 316L) auf Anfrage)
  • Gummi: EPDM

Dichtheit:

  • gas- und wasserdicht
  • radonsicher
Downloads

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

Futterrohr/Kernbohrung Øi (mm) Anzahl Kabel/Medium insgesamt Durchgänge Medienrohr Øa (mm) Bestellbezeichnung Artikelnummer GTIN
60 1 1 5-20 HRD60 SGi 1x5-20 b40 A2/EPDM 3030368200 4052487227698
Datenblatt und Ausschreibungstext downloaden
title=
60 3 3 6-15 HRD60 SGi 3x6-15 b40 A2/EPDM 3030385008 4052487230926
Datenblatt und Ausschreibungstext downloaden
title=
80 2 1
1
8-16
19-36
HRD80 SGi 1x8-16+1x19-36 b40 A2/EPDM 2700100136 4052487159784
Datenblatt und Ausschreibungstext downloaden
title=
80 3 2
1
10-15
19-32
HRD80 SGi 2x10-15+1x19-32 b40 A2/EPDM 2700100126 4052487154673
Datenblatt und Ausschreibungstext downloaden
title=
100 3 1
1
1
4,6-12
7-20
24-48
HRD100 SGi 1x4,6-12+1x7-20+1x24-48 b40.. 2700103515 4052487063876
Datenblatt und Ausschreibungstext downloaden
title=
100 2 1
1
4,6-12
22-50
HRD100 SGi 1x4,6-12+1x22-50 b40 A2/EPDM 2700100135 4052487159777
Datenblatt und Ausschreibungstext downloaden
title=
120 1 1 30-50 HRD120 SGi 1x30-50 b40 A2/EPDM 2700106789 4052487209441
Datenblatt und Ausschreibungstext downloaden
title=
120 1 1 50-77 HRD120 SGi 1x50-77 b40 A2/EPDM 2700106790 4052487209458
Datenblatt und Ausschreibungstext downloaden
title=
120 1 1 6-30 HRD120 SGi 1x6-30 b40 A2/EPDM 2700106798 4052487209533
Datenblatt und Ausschreibungstext downloaden
title=
