Erdungsdurchführung - für den nachträglichen Einbau

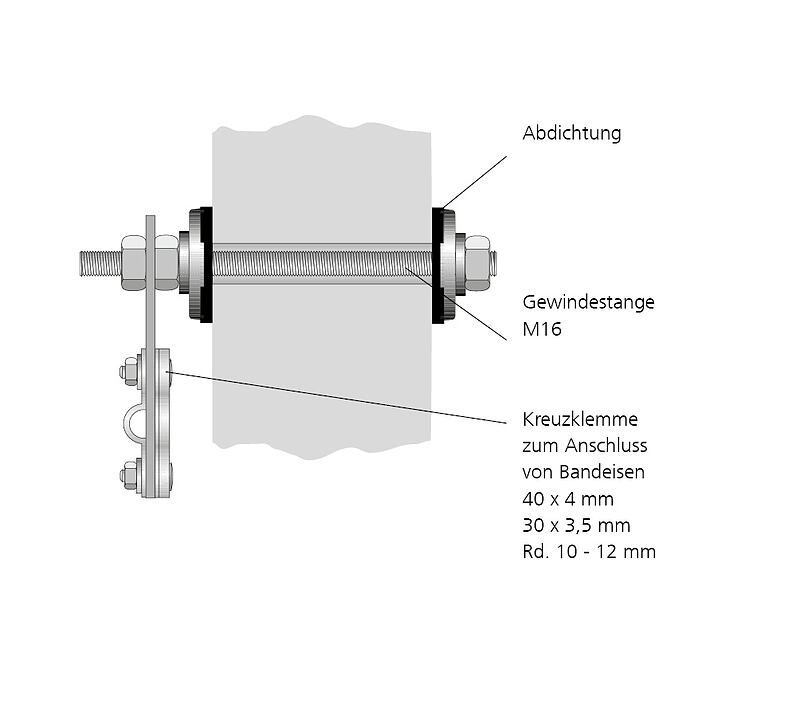

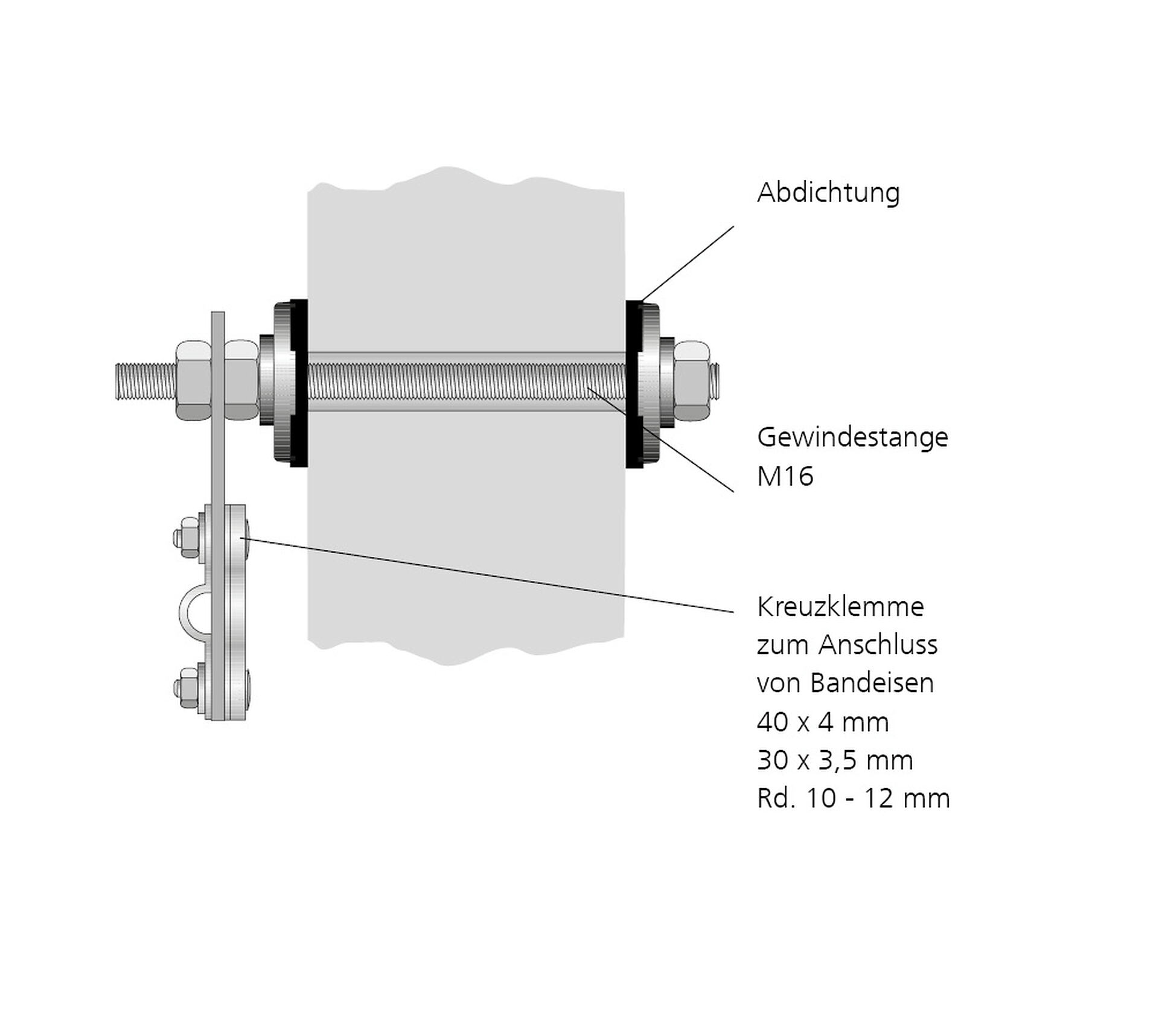

Die Abdichtung zur Wand erfolgt beidseitig über eine Flächendichtung, die mit Muttern zur Wand verpresst wird. Über eine Anschlusslasche mit Kreuzklemme können Flach- bzw. Rundstähle angeschlossen werden.
Erdungsdurchführung - für den nachträglichen Einbau

Fakten

Vorteile:

  • Nachrüstung/Sanierung von Erdungsanlagen
  • Trockenabdichtsystem (ohne Mörtel)

Lieferumfang:

  • 1 Stück Anschlusslasche und Kreuzklemme

Maße:

  • Kontaktscheibe: Ø 72 mm
  • Leiterkern: Gewindestange M16
  • erforderliche Bohrung: 20 mm
  • Wandstärken bis 600 mm, größere Wandstärken auf Anfrage

Anwendungsbereich:

  • WU-Richtlinie: Beanspruchungsklasse 1 und 2

Werkstoff:

  • alle Metallteile: Edelstahl V4A (AISI 316L)
  • Dichtung: EPDM

Prüfungen/Normen:

  • DIN 18014
  • DIN EN 62305-3
  • VDE 0185-305-3 (mit Blitzschutzanwendung)
Downloads

Montageanleitung

Prüfberichte

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

maximale Wandstärke (mm) Gewindeanschluss Bestellbezeichnung Artikelnummer GTIN
150 M16 HEA N M16/150 1700050050 4052487206624
Datenblatt und Ausschreibungstext downloaden
title=
200 M16 HEA N M16/200 1700050010 4052487044592
Datenblatt und Ausschreibungstext downloaden
title=
250 M16 HEA N M16/250 1700050060 4052487206631
Datenblatt und Ausschreibungstext downloaden
title=
600 M16 HEA N M16/600 1700050020 4052487044608
Datenblatt und Ausschreibungstext downloaden
title=
