Flexible Erdungsdurchführung -
USP
  • patentierte Verdrehsicherung durch spezielle Kontur der Kontaktscheibe

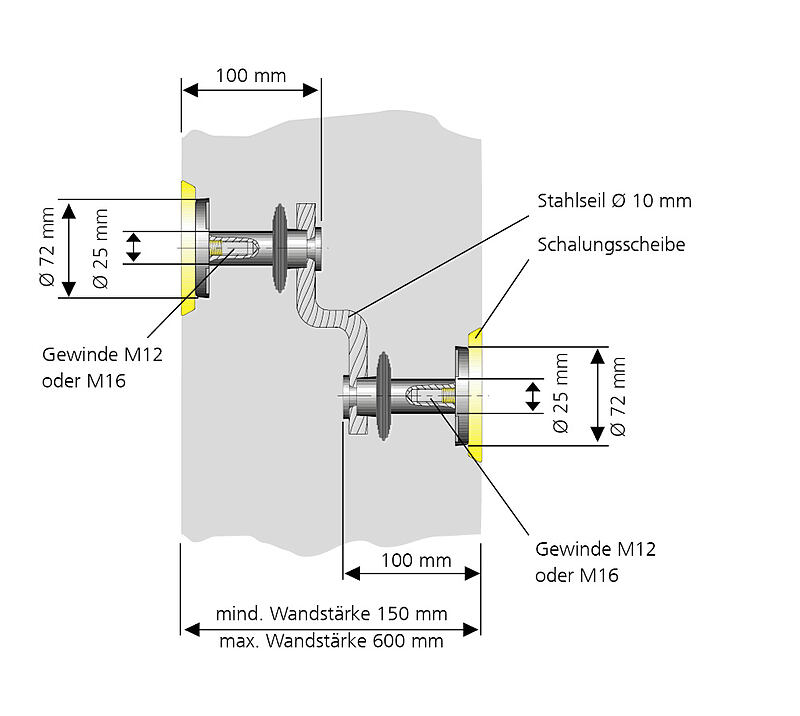

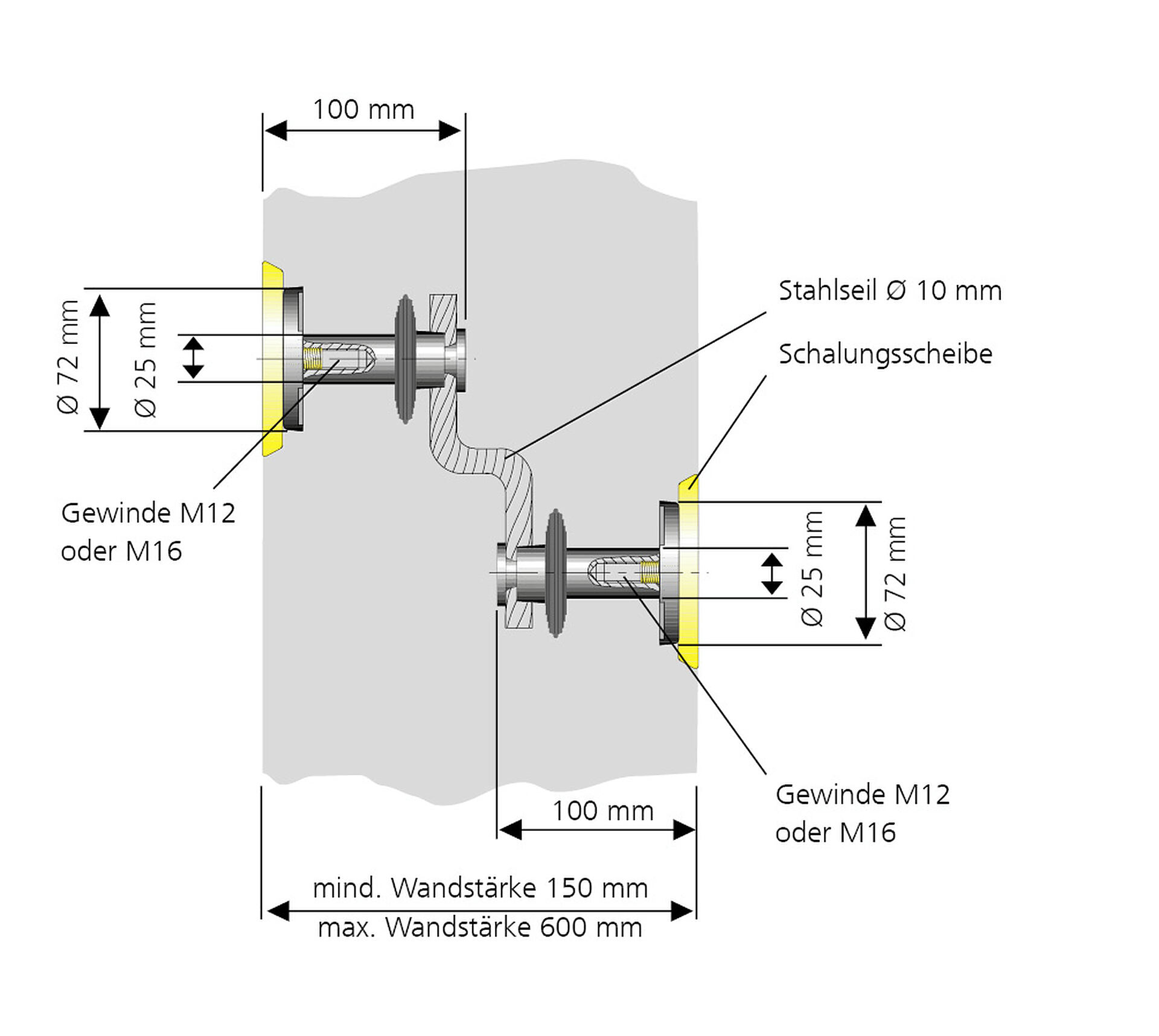

Mit flexiblem Stahlseil, zur in der Höhen- und Seitenlage versetzten Positionierung von Erdungsanschlüssen. Mit einer Kreuzklemme (Zubehör) kann optional ein Armierungsanschluss vorgenommen werden.
Flexible Erdungsdurchführung -

Fakten

Vorteile:

  • flexibler Kreuzklemmenanschluss im Beton möglich
  • Versatz der Anschlusspositionen, Betonieren in mehreren Abschnitten
  • Dichtheit zum Beton durch Wassersperre
  • beidseitiges, wasserdichtes Anschlussgewinde M12 / M16 (Sackloch)
  • beständig gegenüber Korrosion

Lieferumfang:

  • 2 Stück Schalungsscheiben mit je 4 Nagellöchern

Maße:

  • Leiterkern: rund, Ø 25 mm
  • Kontaktscheibe: Ø 72 mm
  • Stahlseil: Ø 10 mm

Anwendungsbereich:

  • WU-Richtlinie: Beanspruchungsklasse 1 und 2

Werkstoff:

  • Leiterkern und Kontaktscheiben: V4A (AISI 316L)
  • Stahlseil: verzinkt
  • Wassersperre: NBR
  • Schalungsscheibe: PE

Prüfungen/Normen:

  • DIN 18014
  • DIN EN 62305-3
  • VDE 0185-305-3 (mit Blitzschutzanwendung)
Downloads

Montageanleitung

Prüfberichte

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

Gewindeanschluss Wandstärke (mm) Bestellbezeichnung Artikelnummer GTIN
M12 250 HEA PF M12/250 3030349947 4052487227759
Datenblatt und Ausschreibungstext downloaden
title=
M12 1000 HEA PF M12/1000 1700060030 4052487136792
Datenblatt und Ausschreibungstext downloaden
title=
M12 2000 HEA PF M12/2000 1700060040 4052487136808
Datenblatt und Ausschreibungstext downloaden
title=
M12 2500 HEA PF M12/2500 1700060050 4052487136815
Datenblatt und Ausschreibungstext downloaden
title=
M12 3000 HEA PF M12/3000 1700060060 4052487136822
Datenblatt und Ausschreibungstext downloaden
title=


Weitere Größen auf Anfrage.
