Kabeldurchführungen DachdurchführungenSchwanenhalsdurchführung

Schwanenhalsdurchführung

SHD

Auf die Merkliste

durch Einzelkomponenten geringes Transportgewicht

Für alle gängigen Flachdachaufbauten geeignet. Das flexible und modulare System kann in der Höhe angepasst und im Schwenkbereich von 360° ausgerichtet werden. Einsatzmöglichkeiten ergeben sich u.a. in den Bereichen Mobilfunk, Solar-und Klimatechnik.

Fakten

Vorteile:

alle Stahlteile der Schwanenhalsdurchführung sind feuerverzinkt
variable Ausrichtung (360° schwenkbar) und Höhenanpassung nach der Montage der Grundplatte

Lieferumfang:

1 Stück Schwanenhalsdurchführung mit Abtropfhaube
1 Stück Montagezubehör

Eigenschaften:

die Abdichtung zu den Kabeln erfolgt über die speziell auf die Schwanenhalsdurchführung abgestimmte Ringraumdichtungen SKD

Werkstoff:

St37 feuerverzinkt

Downloads

Montageanleitung

SHD (PDF, 1MB)

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

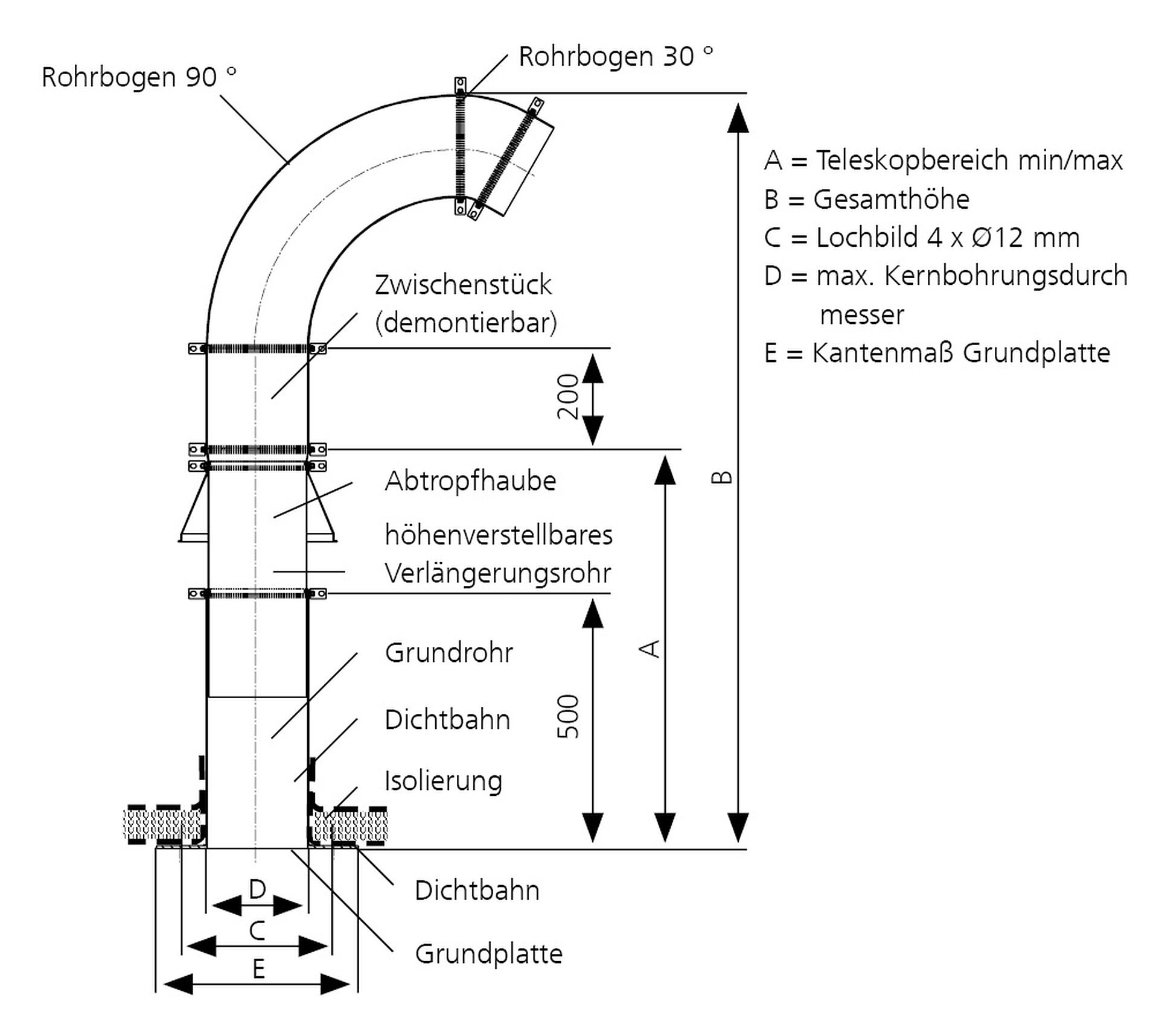

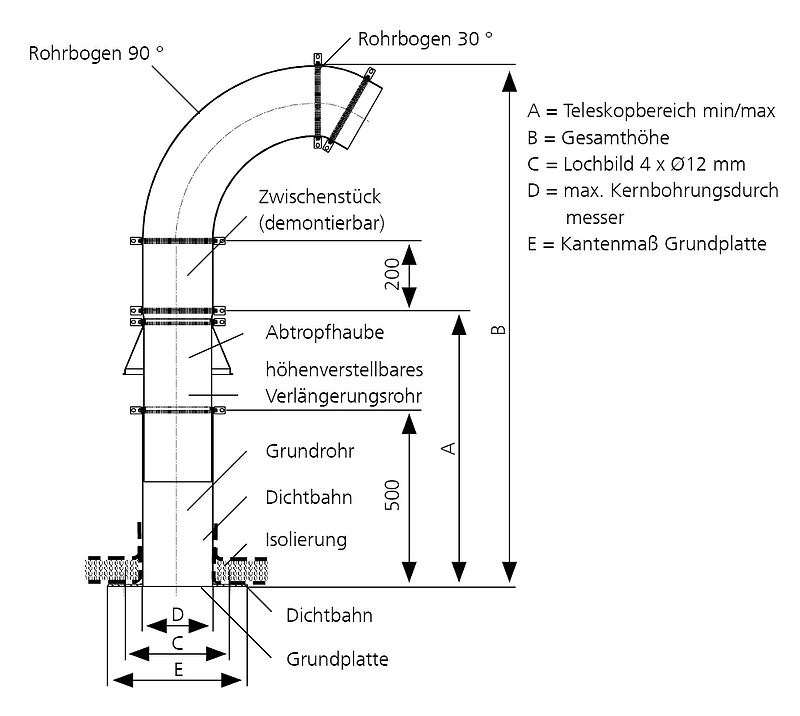

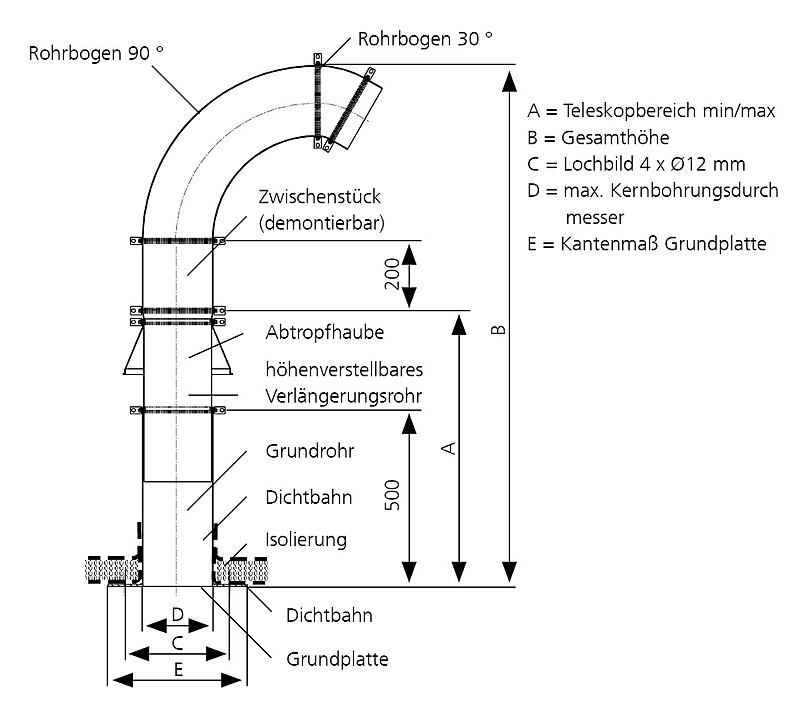

A (mm)	B (mm)	C (mm)	D (Ø_i mm)	E (mm)	Bestellbezeichnung	Artikelnummer	GTIN
600 - 950	1050 - 1400	250	100	300	SHD100 fvz	1001094300	4052487025829	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
600 - 950	1175 - 1525	300	150	350	SHD150 fvz	1001094500	4052487025843	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
600 - 950	1300 - 1650	350	200	400	SHD200 fvz	1001094000	4052487025805	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
600 - 950	1550 - 1900	450	300	500	SHD300 fvz	1001095000	4052487025867	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
