Extra SonderlösungenEinbauteile und Flansche

Fest-/Losflansch-Futterrohr aus Edelstahl

zum Einbetonieren nach DIN 18531

FLFE DIN18531 A2

Auf die Merkliste

Fest-/Losflansch-Futterrohr aus Edelstahl - zum Einbetonieren nach DIN 18531

Zum Einbetonieren oder Einmörteln in Wände, Decken oder Fußböden.

Fakten

Vorteile:

individuelle Ausführungen können kundenspezifisch gefertigt werden
auch mit mehreren Durchgängen und unterschiedlichen Durchmessern lieferbar
schalungsbündiger Einbau

Lieferumfang:

1 Stück Fest-/Losflansch-Futterrohr geteilt inkl. Befestigungselemente
Bolzen und Muttern M12 (DIN 18531)
beidseitig mit Verschlussdeckeln ausgestattet

Maße:

Konstruktion entspr. DIN 18531 beinhaltet: DIN 18531 (Dach), DIN 18532 (befahrbare Verkehrsflächen), DIN 18534 (Innenräume), DIN 18535 (Behälter).
Standard-Festflansch Øa entspricht dem jeweiligen Futterrohr Øi + ca. 150 mm (bei einem Durchgang)

Anwendungsbereich:

Wassereinwirkungsklasse DIN 18533: W1-E

Werkstoff:

Fest-/Losflansch-Futterrohr: Edelstahl V2A (AISI 304L) oder auf Anfrage V4A (AISI 316L)
Verschlussdeckel: PE

Dichtheit:

gas- und wasserdicht

Downloads

Montageanleitung

FLFE FLFA FLFAG DIN18533 DIN18531 (PDF, 3MB)

Prüfberichte

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

Futterrohr Ø_i (mm)	Festflansch Ø_a (mm) D2	Losflansch Ø_a (mm) D3	Futterrohr Wanddicke (mm) S	Wandstärke (mm)	Bestellbezeichnung	Artikelnummer	GTIN
80	224	214	2	80	FLFE1x80/0/80 DIN18531 A2	2500400034	4052487062657	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
80	224	214	2	200	FLFE1x80/0/200 DIN18531 A2	2501080200		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
80	224	214	2	240	FLFE1x80/0/240 DIN18531 A2	2501080240		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
80	224	214	2	250	FLFE1x80/0/250 DIN18531 A2	2501080250		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
80	224	214	2	300	FLFE1x80/0/300 DIN18531 A2	2501080300		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
80	224	214	2	365	FLFE1x80/0/365 DIN18531 A2	2501080365		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
80	224	214	2	400	FLFE1x80/0/400 DIN18531 A2	2501080400		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
80	224	214	2	500	FLFE1x80/0/500 DIN18531 A2	2501080500		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
100	244	234	2	80	FLFE1x100/0/80 DIN18531 A2	2500400035	4052487062664	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
100	244	234	2	200	FLFE1x100/0/200 DIN18531 A2	2501100200		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
100	244	234	2	240	FLFE1x100/0/240 DIN18531 A2	2501100240		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
100	244	234	2	250	FLFE1x100/0/250 DIN18531 A2	2501100250		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
100	244	234	2	300	FLFE1x100/0/300 DIN18531 A2	2501100300		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
100	244	234	2	365	FLFE1x100/0/365 DIN18531 A2	2501100365		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
100	244	234	2	400	FLFE1x100/0/400 DIN18531 A2	2501100400		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
100	244	234	2	500	FLFE1x100/0/500 DIN18531 A2	2501100500		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
125	270	260	2	80	FLFE1x125/80/0 DIN18531 A2	2500400036	4052487062671	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
125	270	260	2	200	FLFE1x125/0/200 DIN18531 A2	2501125200		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
125	270	260	2	240	FLFE1x125/0/240 DIN18531 A2	2501125240		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
125	270	260	2	250	FLFE1x125/0/250 DIN18531 A2	2501125250		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
125	270	260	2	300	FLFE1x125/0/300 DIN18531 A2	2501125300		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
125	270	260	2	365	FLFE1x125/0/365 DIN18531 A2	2501125365		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
125	270	260	2	400	FLFE1x125/0/400 DIN18531 A2	2501125400		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
125	270	260	2	500	FLFE1x125/0/500 DIN18531 A2	2501125500		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
150	295	285	2	80	FLFE1x150/0/80 DIN18531 A2	2500400037	4052487062688	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
150	295	285	2	200	FLFE1x150/0/200 DIN18531 A2	2501150200		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
150	295	285	2	240	FLFE1x150/0/240 DIN18531 A2	2501150240		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
150	295	285	2	250	FLFE1x150/0/250 DIN18531 A2	2501150250	4052487138987	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
150	295	285	2	300	FLFE1x150/0/300 DIN18531 A2	2501150300		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
150	295	285	2	365	FLFE1x150/0/365 DIN18531 A2	2501150365		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
150	295	285	2	400	FLFE1x150/0/400 DIN18531 A2	2501150400		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
150	295	285	2	500	FLFE1x150/0/500 DIN18531 A2	2501150500		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
200	347	337	2	80	FLFE1x200/80/0 DIN18531 A2	2500400038	4052487062695	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
200	347	337	2	200	FLFE1x200/0/200 DIN18531 A2	2501200200		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
200	347	337	2	240	FLFE1x200/0/240 DIN18531 A2	2501200240		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
200	347	337	2	250	FLFE1x200/0/250 DIN18531 A2	2501200250		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
200	347	337	2	300	FLFE1x200/0/300 DIN18531 A2	2501200300		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
200	347	337	2	365	FLFE1x200/0/365 DIN18531 A2	2501200365		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
200	347	337	2	400	FLFE1x200/0/400 DIN18531 A2	2501200400		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
200	347	337	2	500	FLFE1x200/0/500 DIN18531 A2	2501200500		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
250	397	387	2	80	FLFE1x250/0/80 DIN18531 A2	2500400039	4052487062701	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
250	397	387	2	200	FLFE1x250/0/200 DIN18531 A2	2501250200		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
250	397	387	2	300	FLFE1x250/0/300 DIN18531 A2	2501250300		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
250	397	387	2	365	FLFE1x250/0/365 DIN18531 A2	2501250365		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
250	397	387	2	400	FLFE1x250/0/400 DIN18531 A2	2501250400		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
250	397	387	2	500	FLFE1x250/0/500 DIN18531 A2	2501250500		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
300	450	440		80	FLFE1x300/0/80 DIN18531 A2	2500400040	4052487062718	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
300	450	440	2	240	FLFE1x300/0/240 DIN18531 A2	2501300240		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
300	450	440	2	250	FLFE1x300/0/250 DIN18531 A2	2501300250	4052487139182	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
300	450	440	2	300	FLFE1x300/0/300 DIN18531 A2	2501300300	4052487139205	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
350	497	487	2	80	FLFE1x350/80/0 DIN18531 A2	2500400041	4052487062725	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
350	497	487	3	300	FLFE1x350/0/300 DIN18531 A2	2501350300		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
400	547	537	3	80	FLFE1x400/80/0 DIN18531 A2	2500400042	4052487062732	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
450	600	590	3	80	FLFE1x450/80/0 DIN18531 A2	2500400043	4052487062749	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
500	650	640	4	80	FLFE1x500/80/0 DIN18531 A2	2500400044	4052487062756	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:

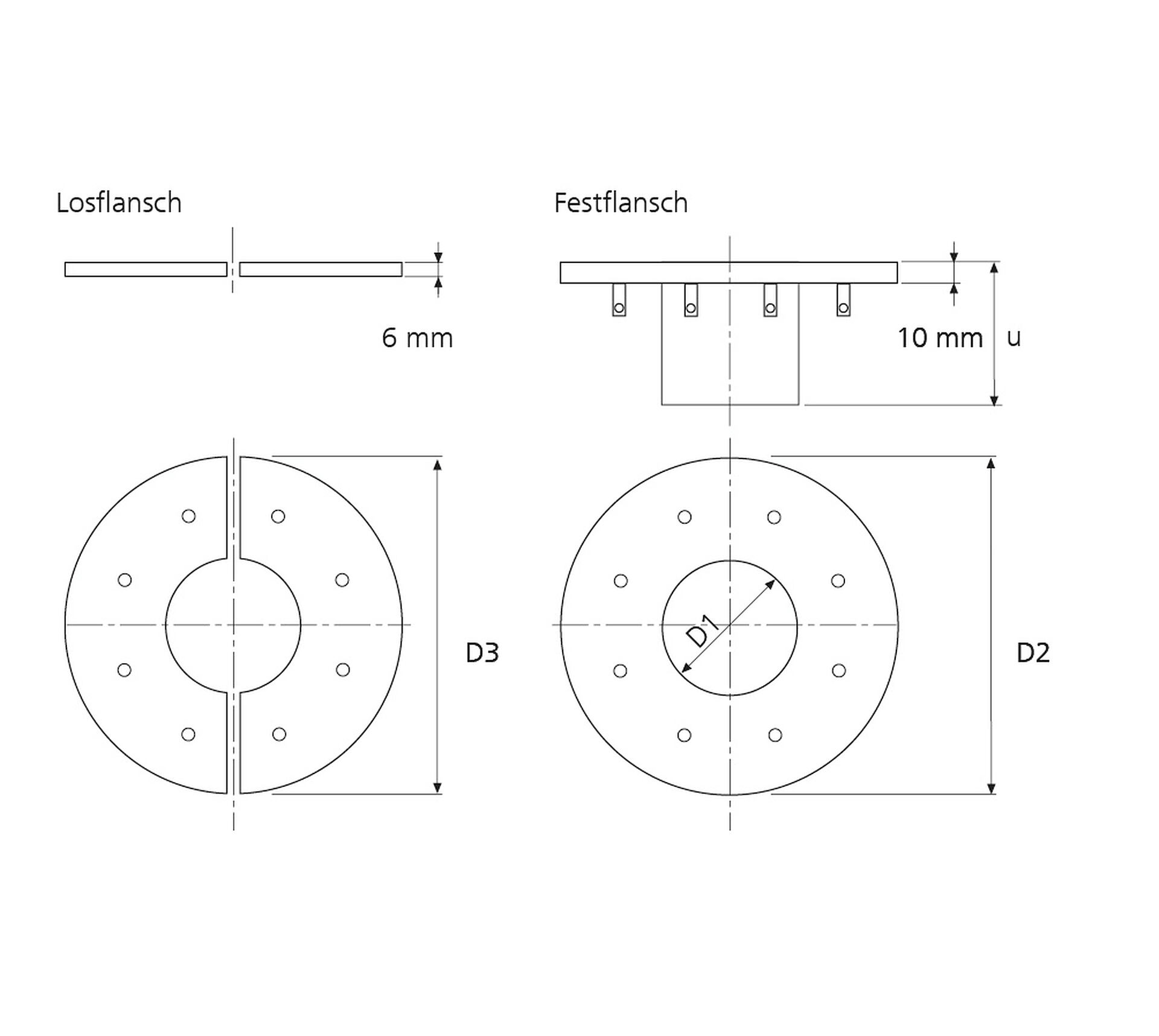

D1: Futterrohr Øi, D2: Festflansch Øa, D3: Losflansch Øa, S: Futterrohr Wanddicke
