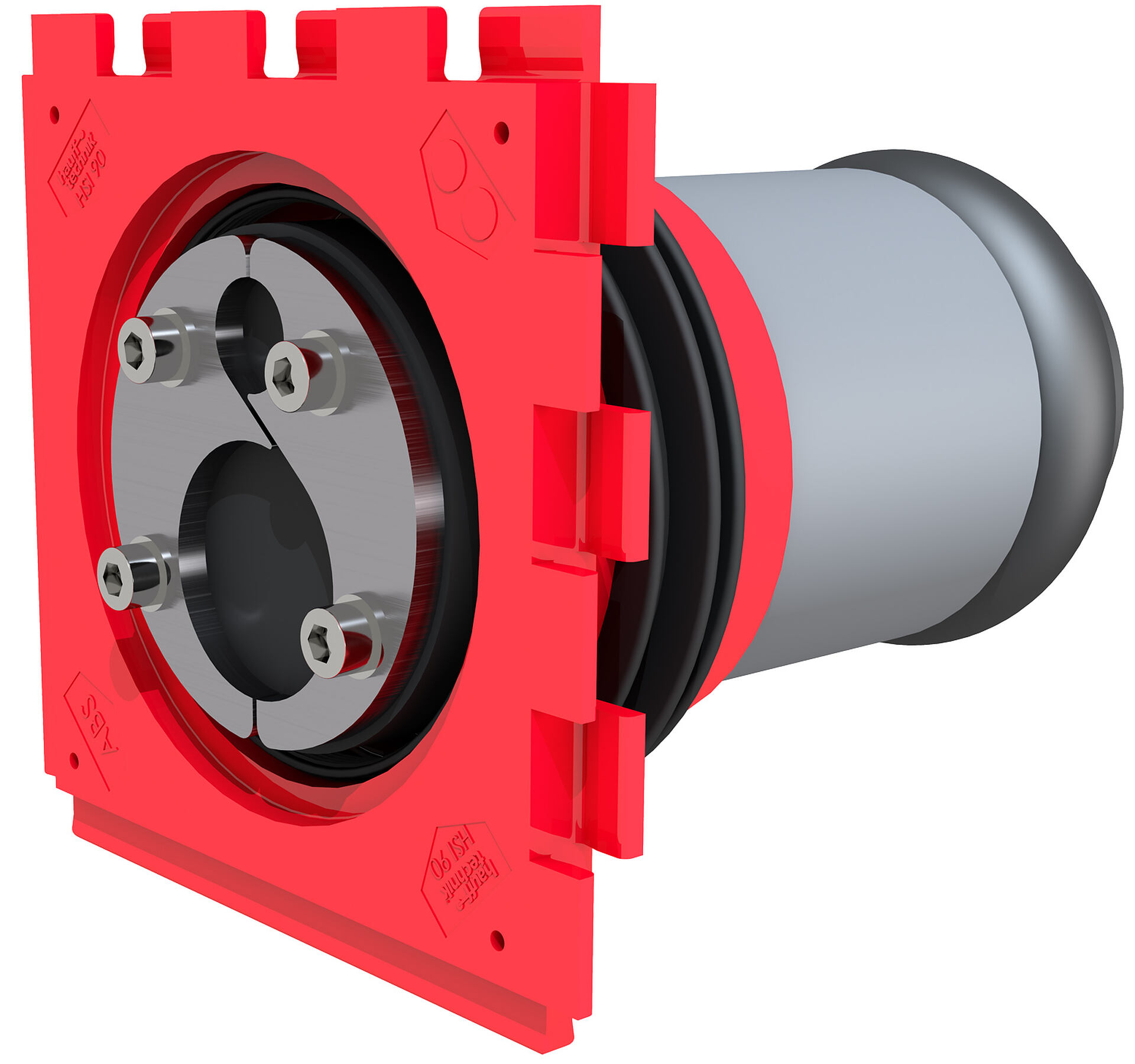

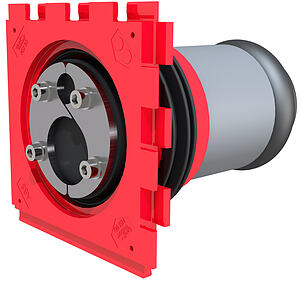

Hausanschluss-Set - zum Einbetonieren
USP
  • Leerrohr K55 kann eingesteckt werden, kein Schrumpfen auf 2" Stahlrohr notwendig
  • auch nach erfolgtem Leerrohranschluss gas- und wasserdicht durch druckdichten Verschlussdeckel
  • Druckdichtigkeit zum Beton durch aufgespritzte 3-Stegdichtung

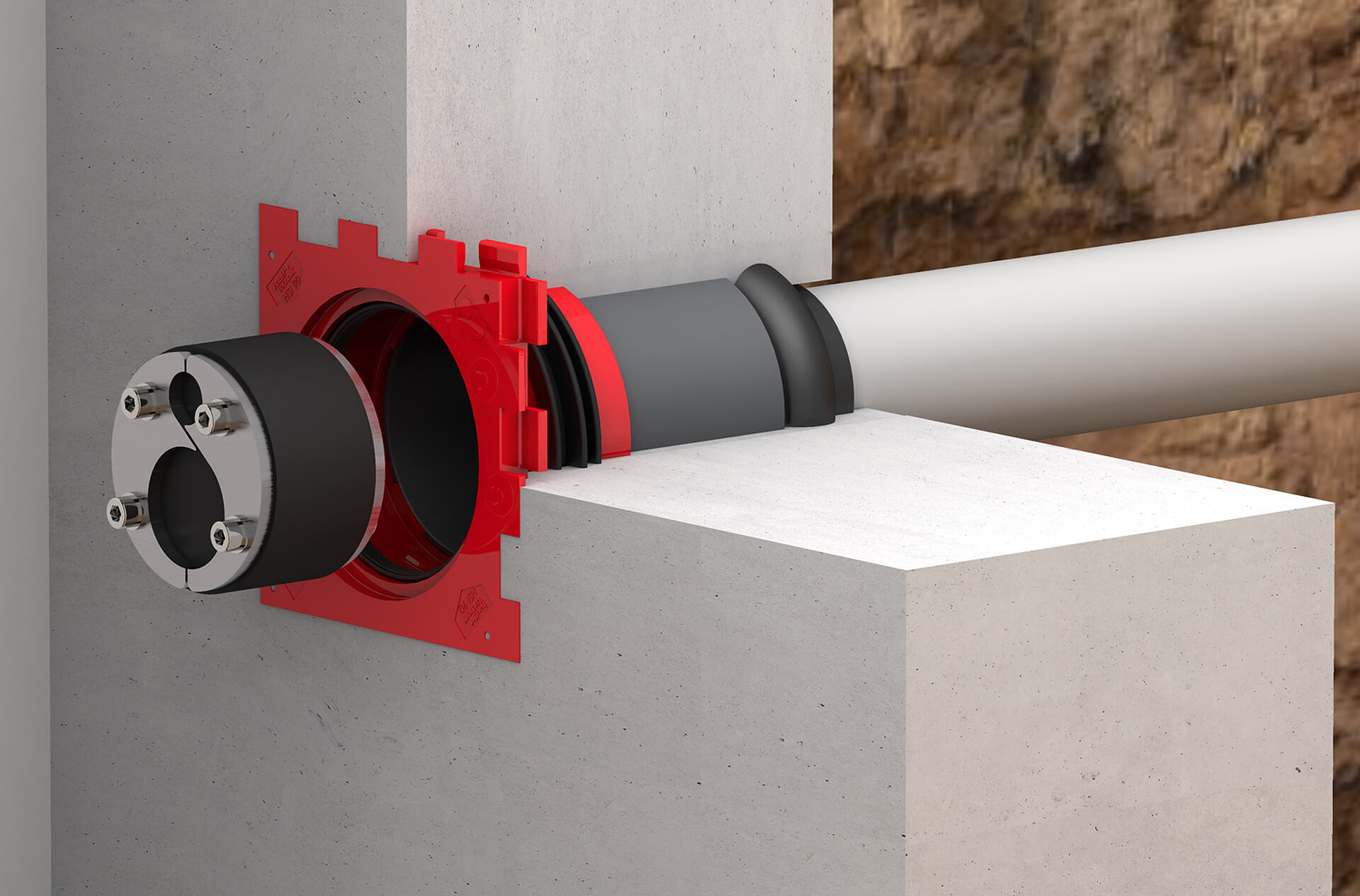

zur Abdichtung aller gängigen Kommunikationskabel (innenseitig) und zum Anschluss von Kabelschutzrohr K55 (außenseitig).
Hausanschluss-Set - zum Einbetonieren

Fakten

Vorteile:

  • optimaler Biegeradius, da die Ringraumdichtung im Rohr versetzt montiert wird

Lieferumfang:

  • Einfach-Dichtpackung mit Steckmuffe HSI90 KCH K55/X
  • Ringraumdichtung HRD80 SGi 1x4,6-10,6 1x10-33 b40 A2/EPDM55

Maße:

  • Rahmenmaß: 145 x 145 mm
  • Dichtbreite: 40 mm
  • für 2 Kabel/Pipes mit 1x Ø 4,6-10,6 mm und 1x Ø 10-33 mm

Anwendungsbereich:

  • WU-Richtlinie: Beanspruchungsklasse 1 und 2

Werkstoff:

  • Dichtpackung: ABS mit 3-Stegdichtung aus EPDM
  • Zwischenrohr: PVC
  • Verschlussdeckel: ABS mit Dichtung aus EPDM
  • Rohrdeckel: PE bzw. Muffenstopfen: PVC
  • Pressplatten, Schrauben und Muttern: Edelstahl rostfrei V2A (AISI 304L)
  • Gummi: EPDM

Dichtheit:

  • gas- und wasserdicht bis 0,5 bar
Downloads

Montageanleitung

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

Rohr Ø (mm) Wandstärke (mm) Bestellbezeichnung Artikelnummer
72 200 Hausanschluss-Set K55/200 2210000100
Datenblatt und Ausschreibungstext downloaden
title=
72 250 Hausanschluss-Set K55/250 2210000101
Datenblatt und Ausschreibungstext downloaden
title=
72 300 Hausanschluss-Set K55/300 2210000102
Datenblatt und Ausschreibungstext downloaden
title=
