Kabeldurchführungen

Einfach-Dichtpackung mit Steckmuffe

zum Einbetonieren und Anschluss von glatten Kabelschutzrohren

HSI90 KCH

Auf die MerklisteAuf die Merkliste

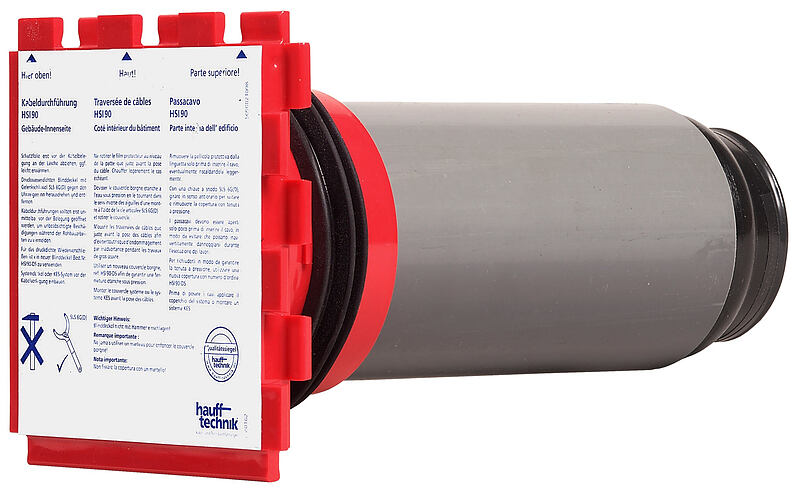

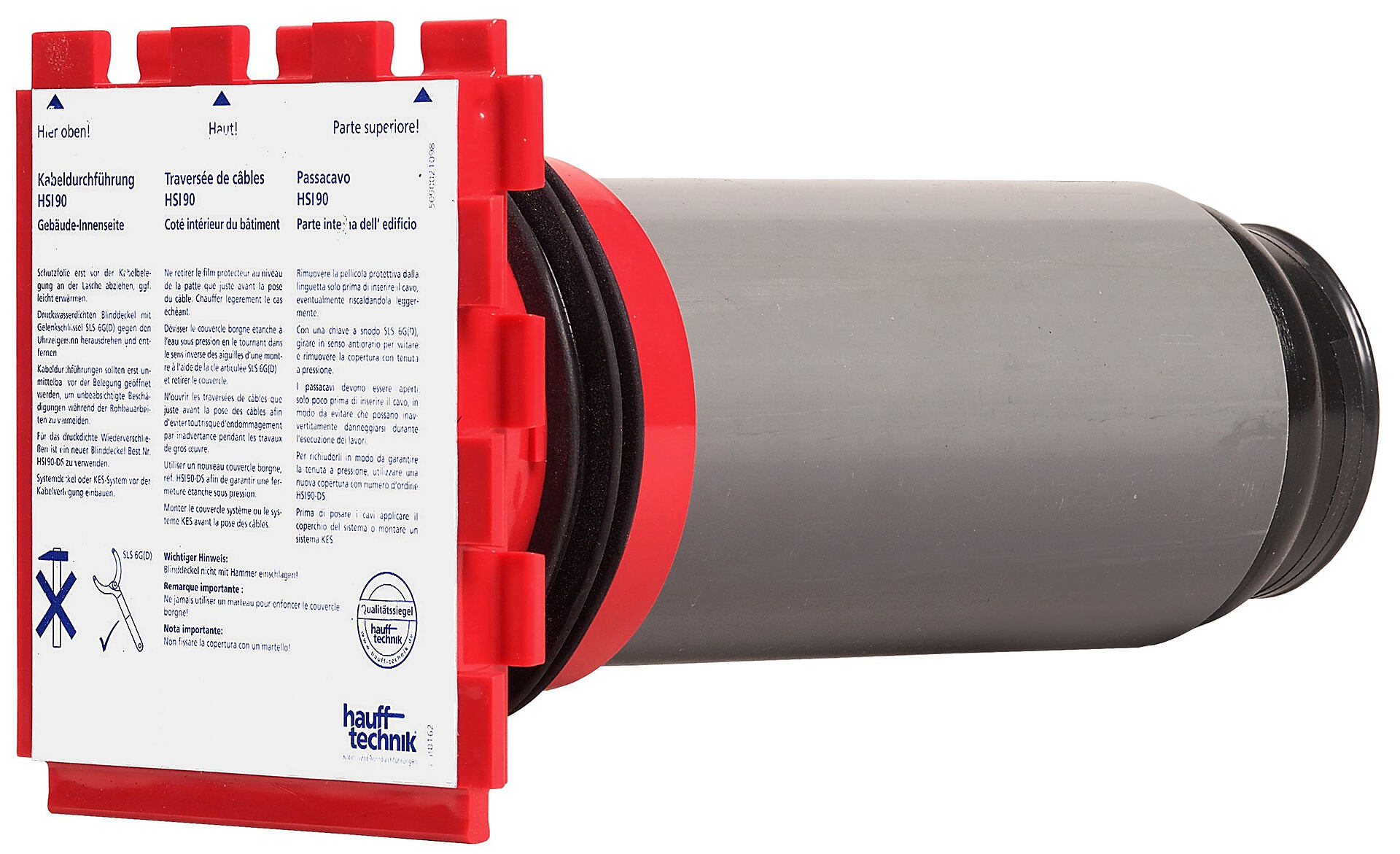

Einfach-Dichtpackung mit Steckmuffe - zum Einbetonieren und Anschluss von glatten Kabelschutzrohren
USP
  • Druckdichtigkeit zum Beton durch aufgespritzte 3-Stegdichtung
  • bereits ab Wandstärke 120 mm lieferbar
  • Qualitätssiegel: Dichtheit ab Werk. Kontrollmöglichkeit bei versehentlichem oder unbefugtem Öffnen des Verschlussdeckels
Für den einseitigen Anschluss von Systemabdichtungen für Kabel (innenseitig) und zum Anschluss von Kabelschutzrohren (außenseitig).
Einfach-Dichtpackung mit Steckmuffe - zum Einbetonieren und Anschluss von glatten Kabelschutzrohren

Fakten

Vorteile:

  • einseitige Anschlussmöglichkeit für Systemabdichtung sowie integrierte Steckmuffe zum Anschluss glatter Kabelschutzrohre
  • keine zusätzlichen Rohranschlusskomponenten notwendig
  • auch nach erfolgtem Leerrohranschluss absolut gas- und wasserdicht durch druckdichten Verschlussdeckel

Lieferumfang:

  • 1 Stück druckdichter Verschlussdeckel

Maße:

  • Rahmenmaß: 145 x 145 mm
  • Achsabstand: 135 mm

Eigenschaften:

  • die Verwendung des Abstandhalters HSI AH40 wird empfohlen, bei HSI150 KCH163 ist dieser zu verwenden

Anwendungsbereich:

  • WU-Richtlinie: Beanspruchungsklasse 1 und 2

Werkstoff:

  • Dichtpackung: ABS mit 3-Stegdichtung aus EPDM
  • Zwischenrohr: PVC
  • Verschlussdeckel: ABS mit Dichtung aus EPDM
  • Rohrdeckel: PE bzw. Muffenstopfen: PVC

Dichtheit:

  • gas- und wasserdicht bis 0,5 bar
  • radonsicher
Downloads

Montageanleitung

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

Wandstärke (mm) Rohr Ø (mm) Bestellbezeichnung Artikelnummer
200 50 HSI90 KCH K40 50x4,6/200 2210000009
Datenblatt und Ausschreibungstext downloaden
title=
250 50 HSI90 KCH K40 50x4,6/250 2210000010
Datenblatt und Ausschreibungstext downloaden
title=
300 50 HSI90 KCH K40 50x4,6/300 2210000011
Datenblatt und Ausschreibungstext downloaden
title=
