Kabeldurchführungen Kabeldurchführungs-System HSI150/HSI90Einbauteile

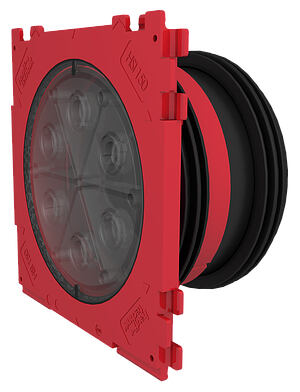

Einfach-Dichtpackung mit Steckmuffe

zum Einbetonieren und Anschluss von glatten Kabelschutzrohren

HSI150 KCH

Auf die Merkliste

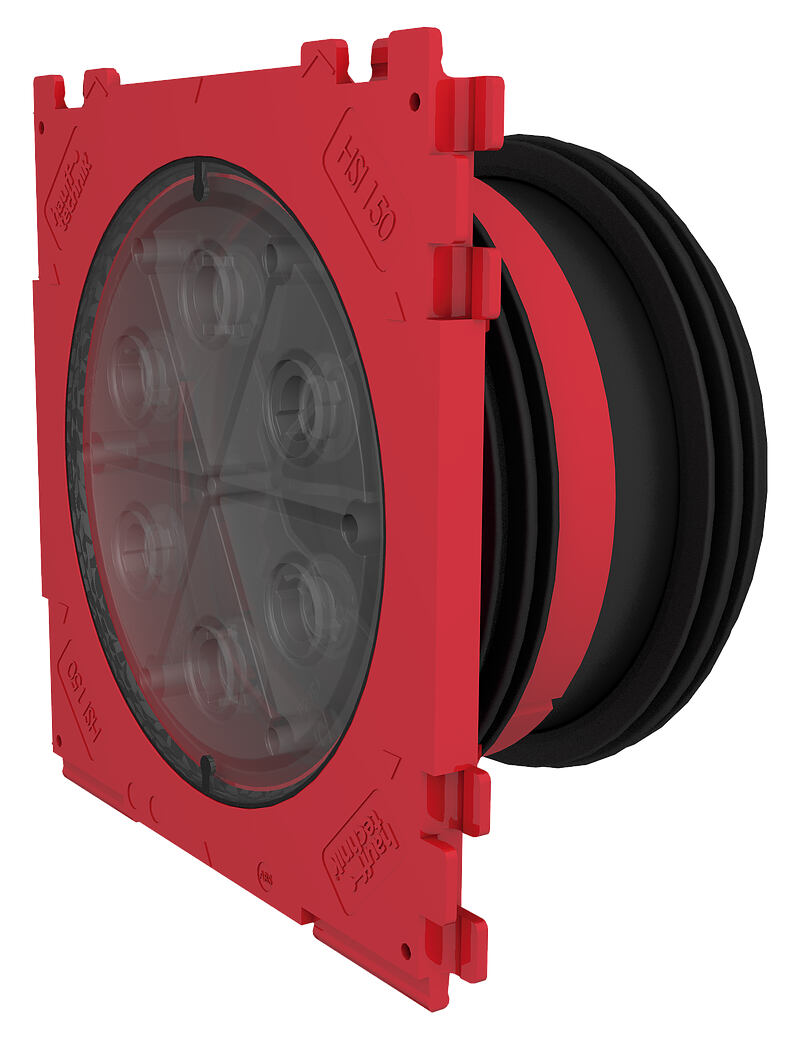

Einfach-Dichtpackung mit Steckmuffe - zum Einbetonieren und Anschluss von glatten Kabelschutzrohren

Druckdichtigkeit zum Beton durch aufgespritzte 3-Stegdichtung
bereits ab Wandstärke 120 mm lieferbar
Qualitätssiegel: Dichtheit ab Werk. Kontrollmöglichkeit bei versehentlichem oder unbefugtem Öffnen des Verschlussdeckels

Für den einseitigen Anschluss von Systemabdichtungen für Kabel (innenseitig) und zum Anschluss von Kabelschutzrohren (außenseitig).

Fakten

Vorteile:

einseitige Anschlussmöglichkeit für Systemabdichtung sowie integrierte Steckmuffe zum Anschluss glatter Kabelschutzrohre
keine zusätzlichen Rohranschlusskomponenten notwendig
auch nach erfolgtem Leerrohranschluss absolut gas- und wasserdicht durch druckdichten Verschlussdeckel

Lieferumfang:

1 Stück druckdichter Verschlussdeckel

Maße:

Rahmenmaß: 220 x 220 mm (pro Dichtpackung)
Achsabstand: 210 mm, mit Abstandhalter Vergrößerung des Achsabstands auf 250 mm

Eigenschaften:

die Verwendung des Abstandhalters HSI AH40 wird empfohlen, bei HSI150 KCH163 ist dieser zu verwenden

Anwendungsbereich:

WU-Richtlinie: Beanspruchungsklasse 1 und 2

Werkstoff:

Dichtpackung: ABS mit 3-Stegdichtung aus TPE
Zwischenrohr: PVC
Verschlussdeckel: ABS mit Dichtung aus TPE
Rohrdeckel: PE bzw. Muffenstopfen: PVC

Dichtheit:

gas- und wasserdicht bis 0,5 bar
radonsicher

Downloads

Montageanleitung

HSI90 KCH / HSI150 KCH / KMA163 / HSI150 K2 Varia (PDF, 2MB)

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

Wandstärke (mm)	Rohr Ø (mm)	Bestellbezeichnung	Artikelnummer	GTIN
120	112	HSI150 1x1 KCH112/120	2210000023	4052487167727	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
140	112	HSI150 1x1 KCH112/140	2210000024		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
150	112	HSI150 1x1 KCH112/150	2210000025		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
200	112	HSI150 1x1 KCH112/200	2210000026	4052487167758	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
250	112	HSI150 1x1 KCH112/250	2210000027	4052487167765	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
300	112	HSI150 1x1 KCH112/300	2210000028	4052487167772	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
350	112	HSI150 1x1 KCH112/350	2210000029	4052487167789	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
400	112	HSI150 1x1 KCH112/400	2210000030		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:

Wandstärke (mm)	Rohr Ø (mm)	Bestellbezeichnung	Artikelnummer	GTIN
120	132	HSI150 1x1 KCH132/120	2210000031	4052487167802	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
140	132	HSI150 1x1 KCH132/140	2210000032	4052487167819	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
150	132	HSI150 1x1 KCH132/150	2210000033	4052487167826	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
200	132	HSI150 1x1 KCH132/200	2210000034	4052487167833	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
250	132	HSI150 1x1 KCH132/250	2210000035	4052487167840	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
300	132	HSI150 1x1 KCH132/300	2210000036	4052487167857	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
350	132	HSI150 1x1 KCH132/350	2210000037		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
400	132	HSI150 1x1 KCH132/400	2210000038		Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte Textansicht (.txt) Word (.docx) Anzahl:
