Kabeldurchführungen

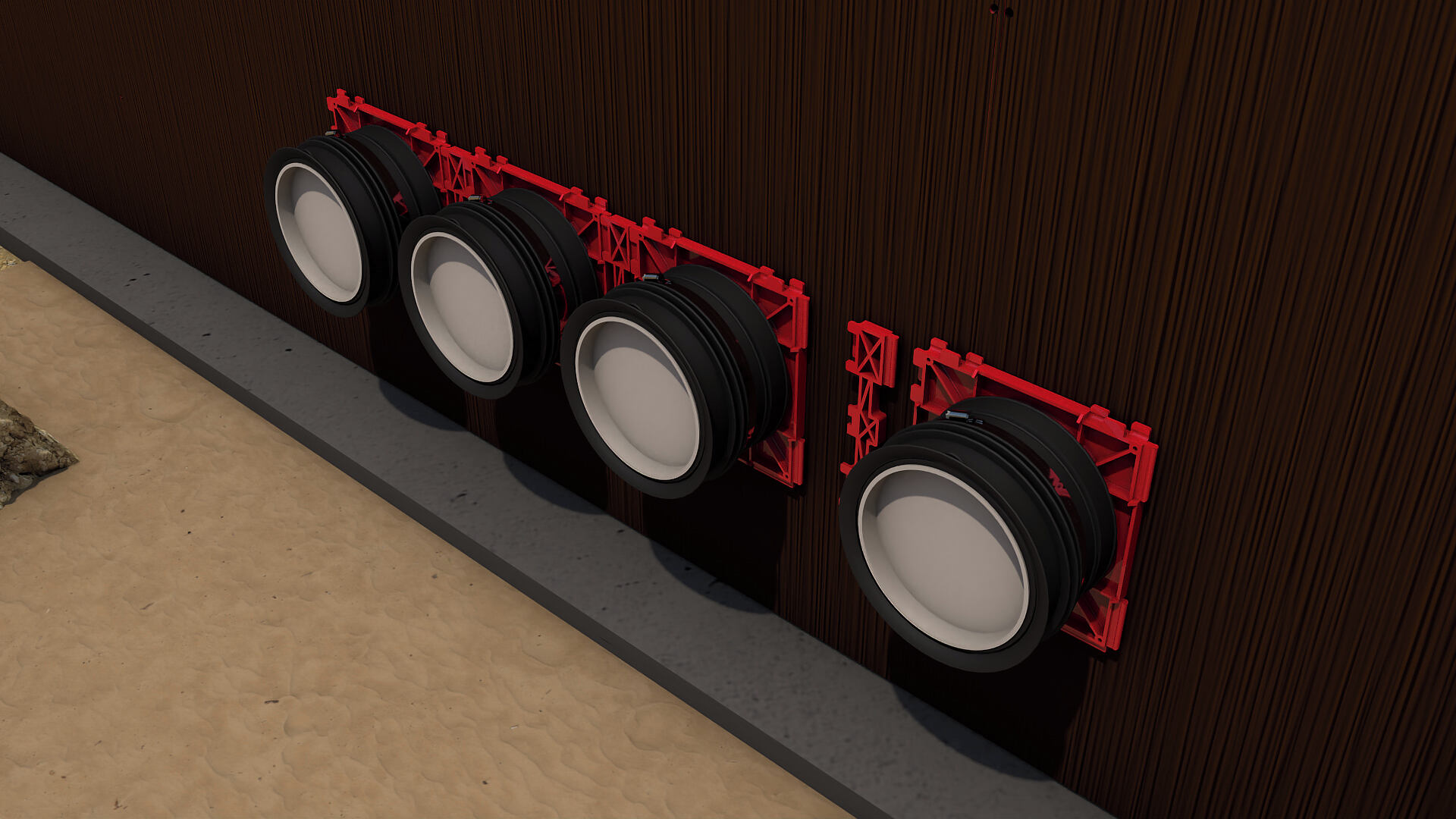

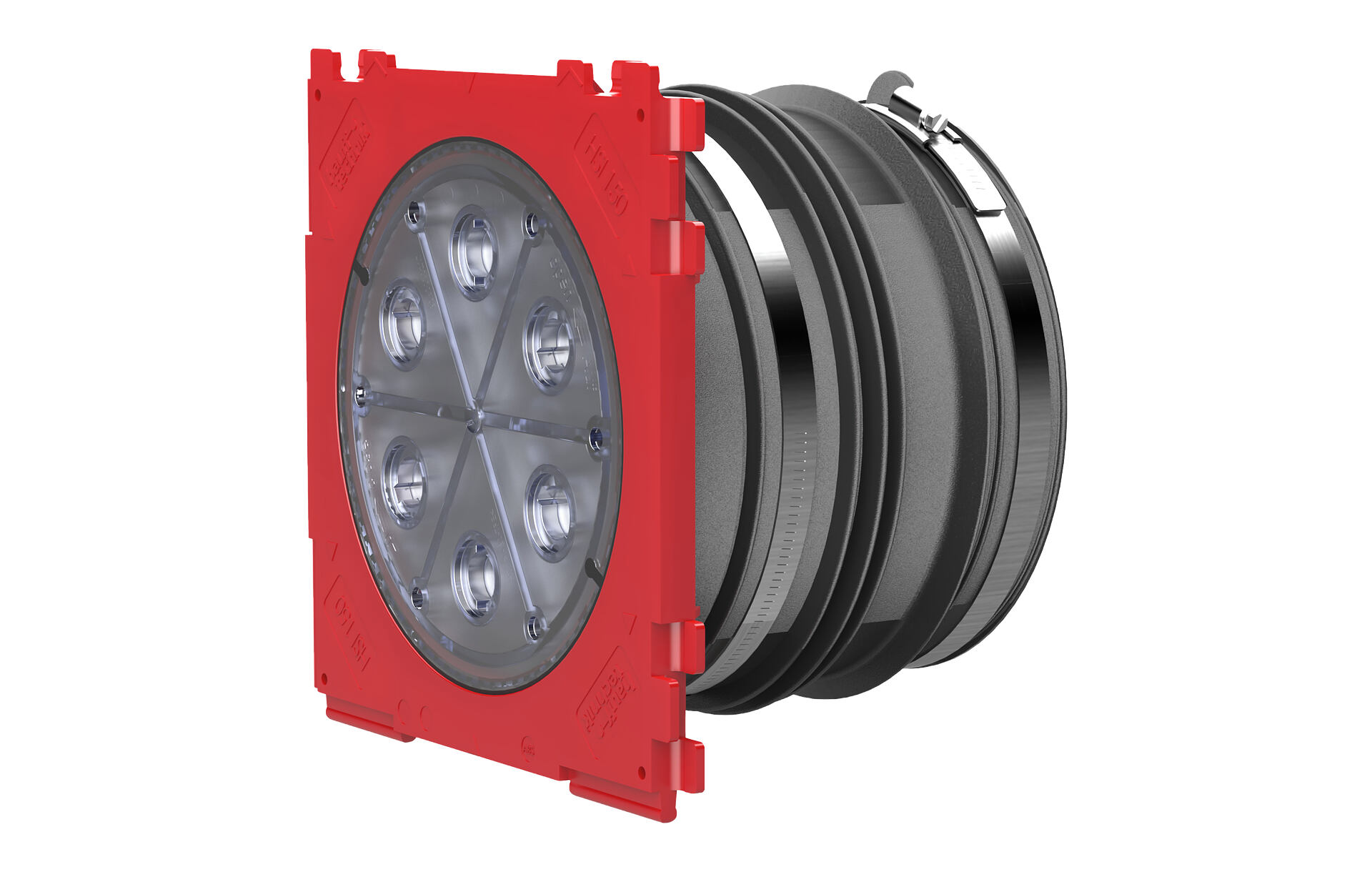

Einfach-Dichtpackung mit klappbarer Gummimanschette

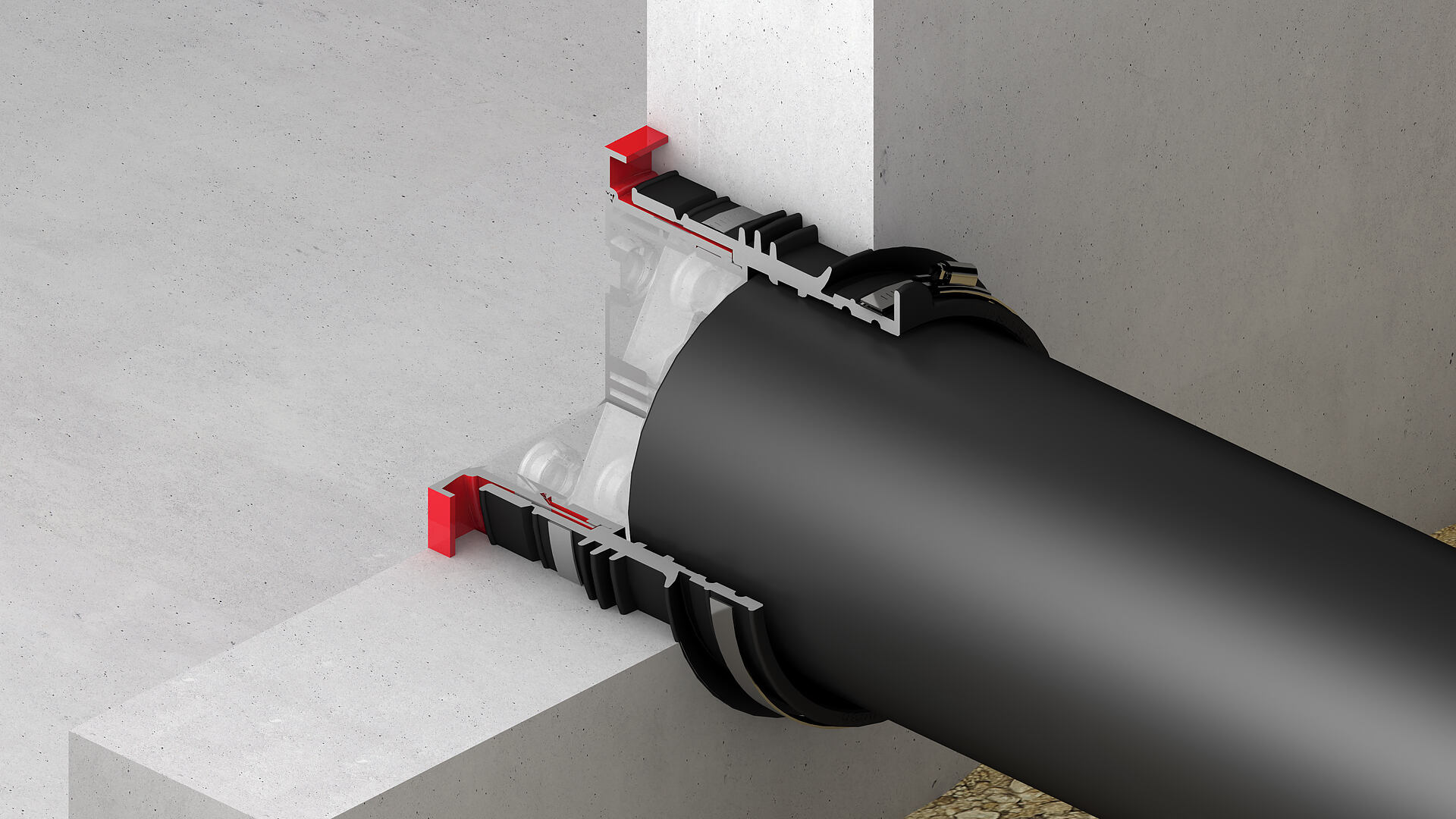

zum Einbetonieren und Anschluss von glatten Kabelschutzrohren

HSI150 KMA163

Auf die MerklisteAuf die Merkliste
Einfach-Dichtpackung mit klappbarer Gummimanschette - zum Einbetonieren und Anschluss von glatten Kabelschutzrohren
USP

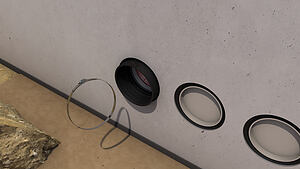

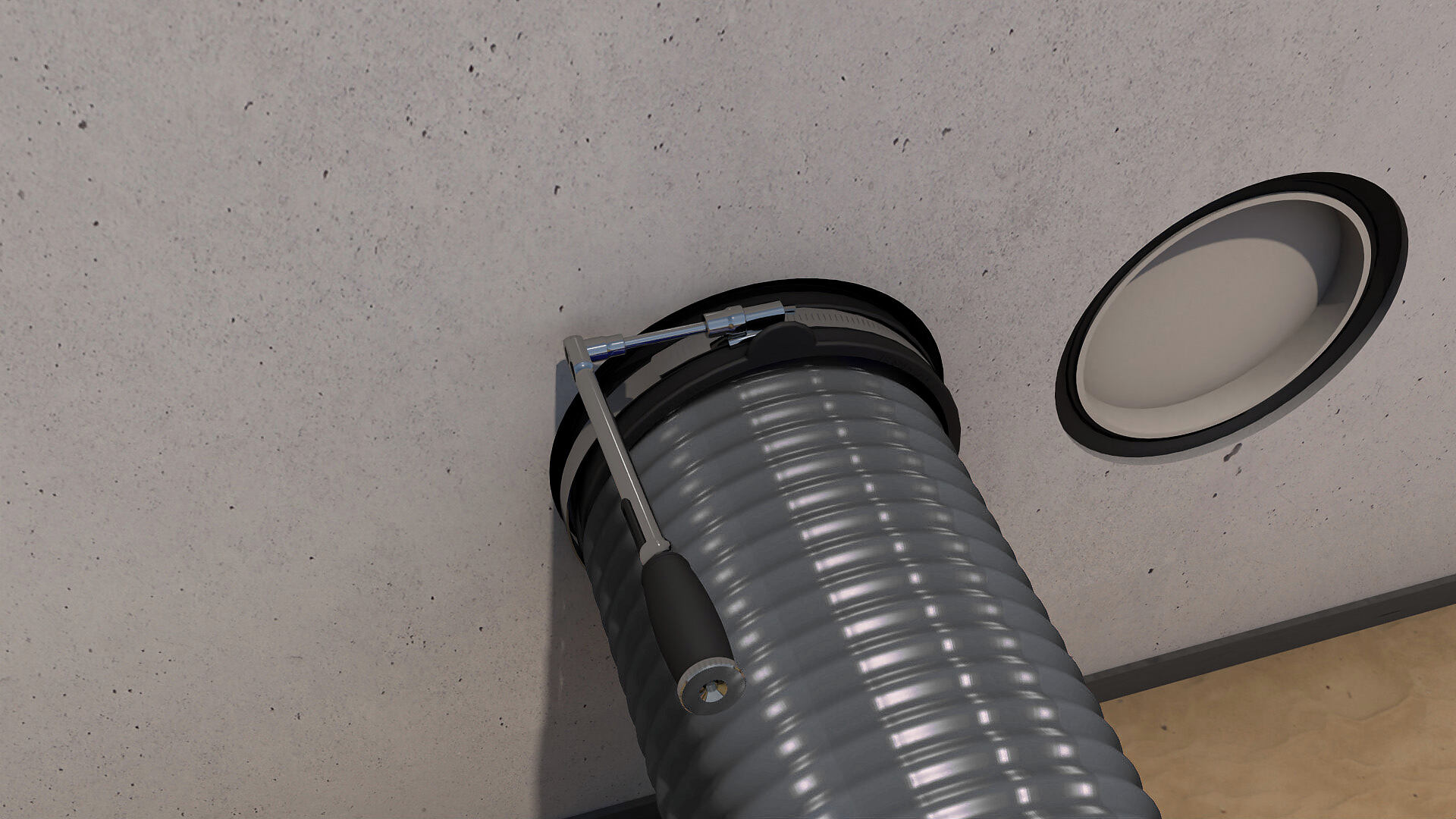

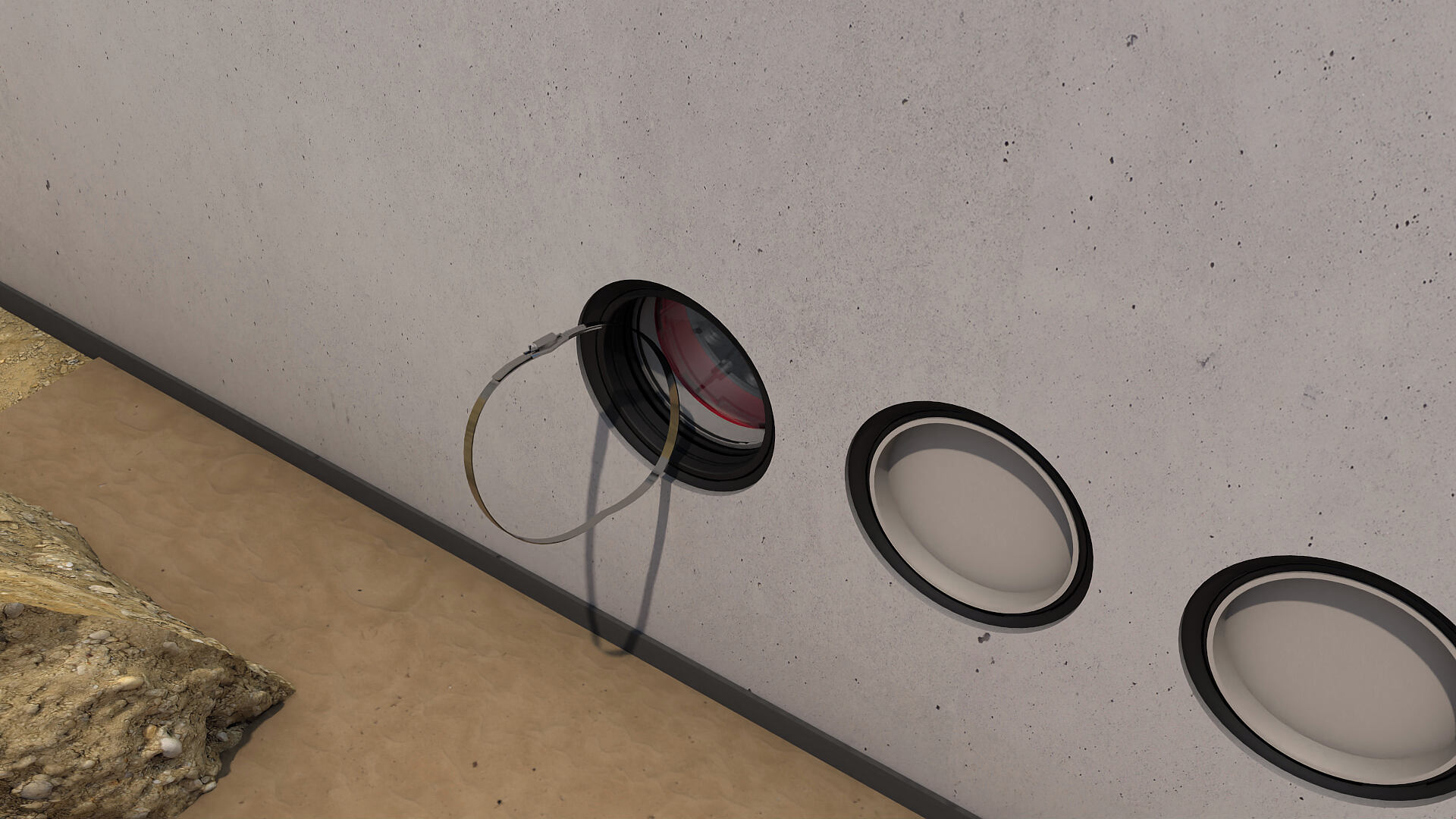

  • neue klappbare Manschettentechnik bietet zusätzliche Auszugssicherung durch das Spannband
  • bereits ab Wandstärke 120 mm lieferbar
  • Druckdichtigkeit zum Beton durch 3-Stegdichtung, ab Wandstärke 150 mm mit zwei 3-Stegdichtungen
  • Qualitätssiegel: Dichtheit ab Werk. Kontrollmöglichkeit bei versehentlichem oder unbefugtem Öffnen des Verschlussdeckels

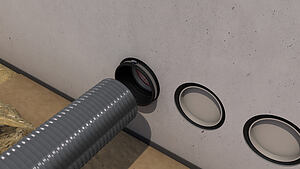

Für den einseitigen Anschluss von Systemabdichtungen für Kabel (innenseitig) und zum Anschluss von Kabelschutzrohren (außenseitig).
Einfach-Dichtpackung mit klappbarer Gummimanschette - zum Einbetonieren und Anschluss von glatten Kabelschutzrohren

Fakten

Vorteile:

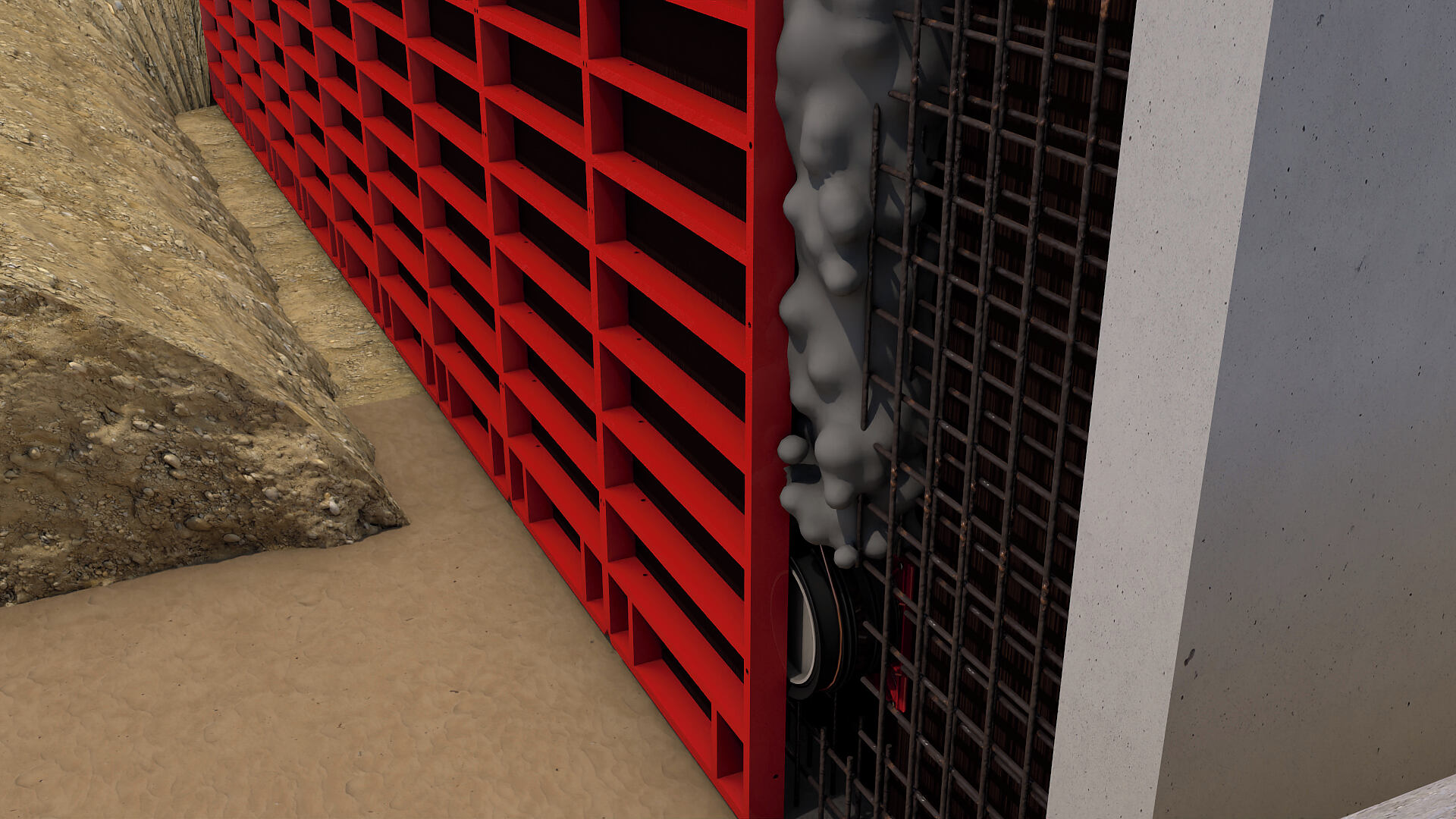

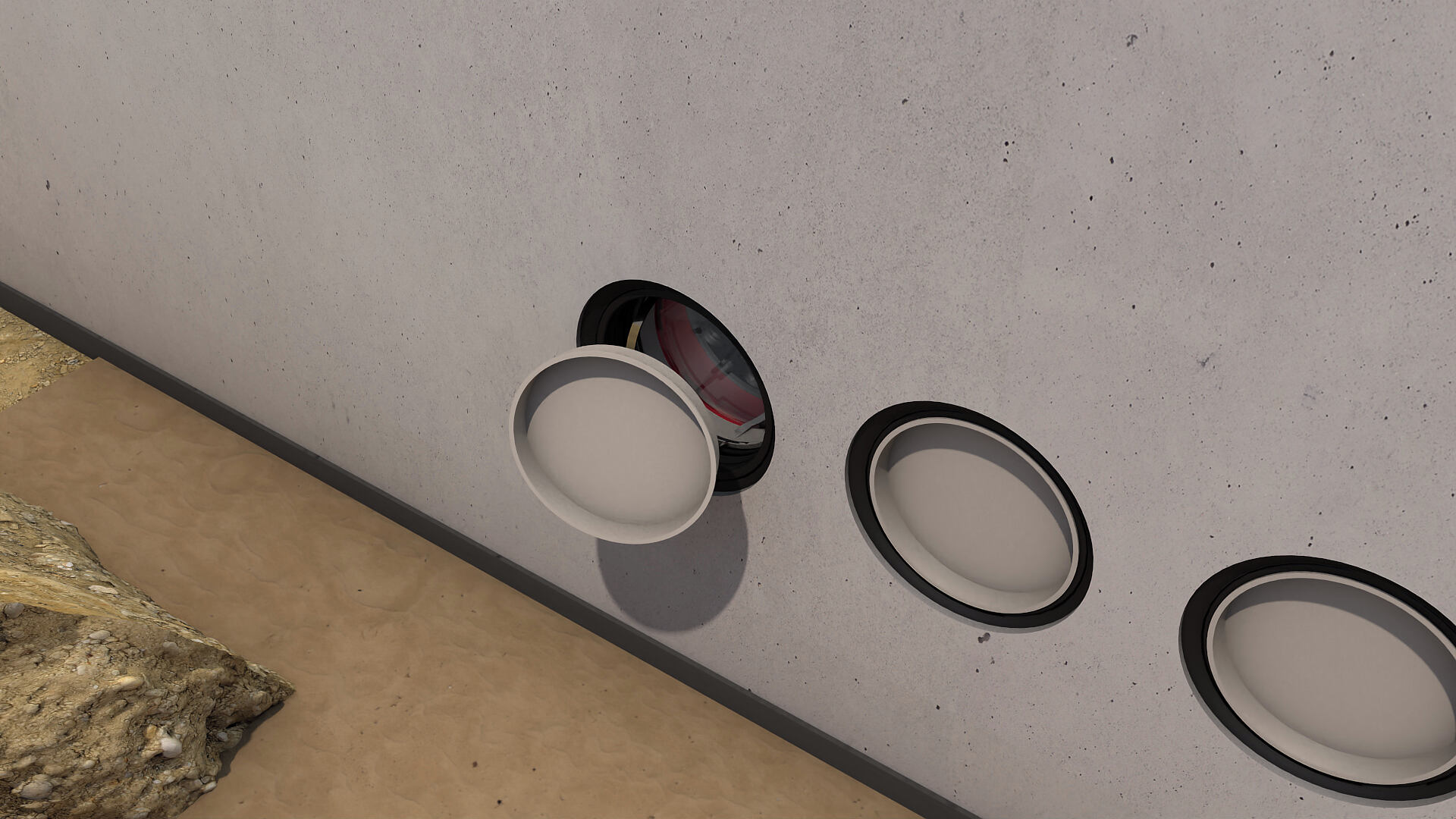

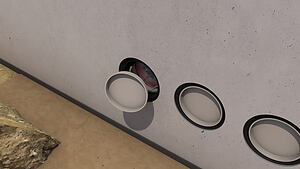

  • stabiler Blinddeckel, Schalungshilfe und Schutzdeckel in einem

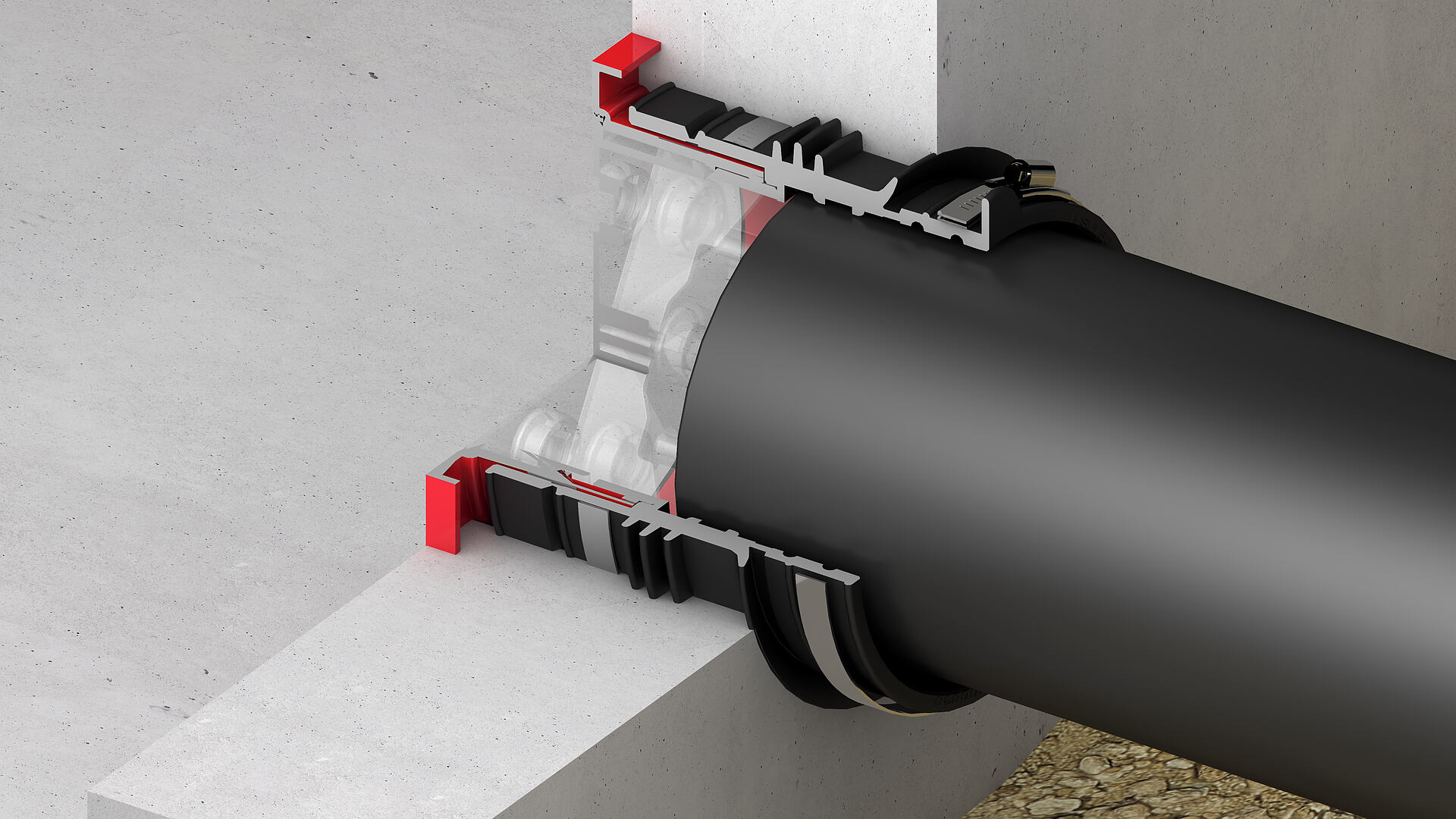

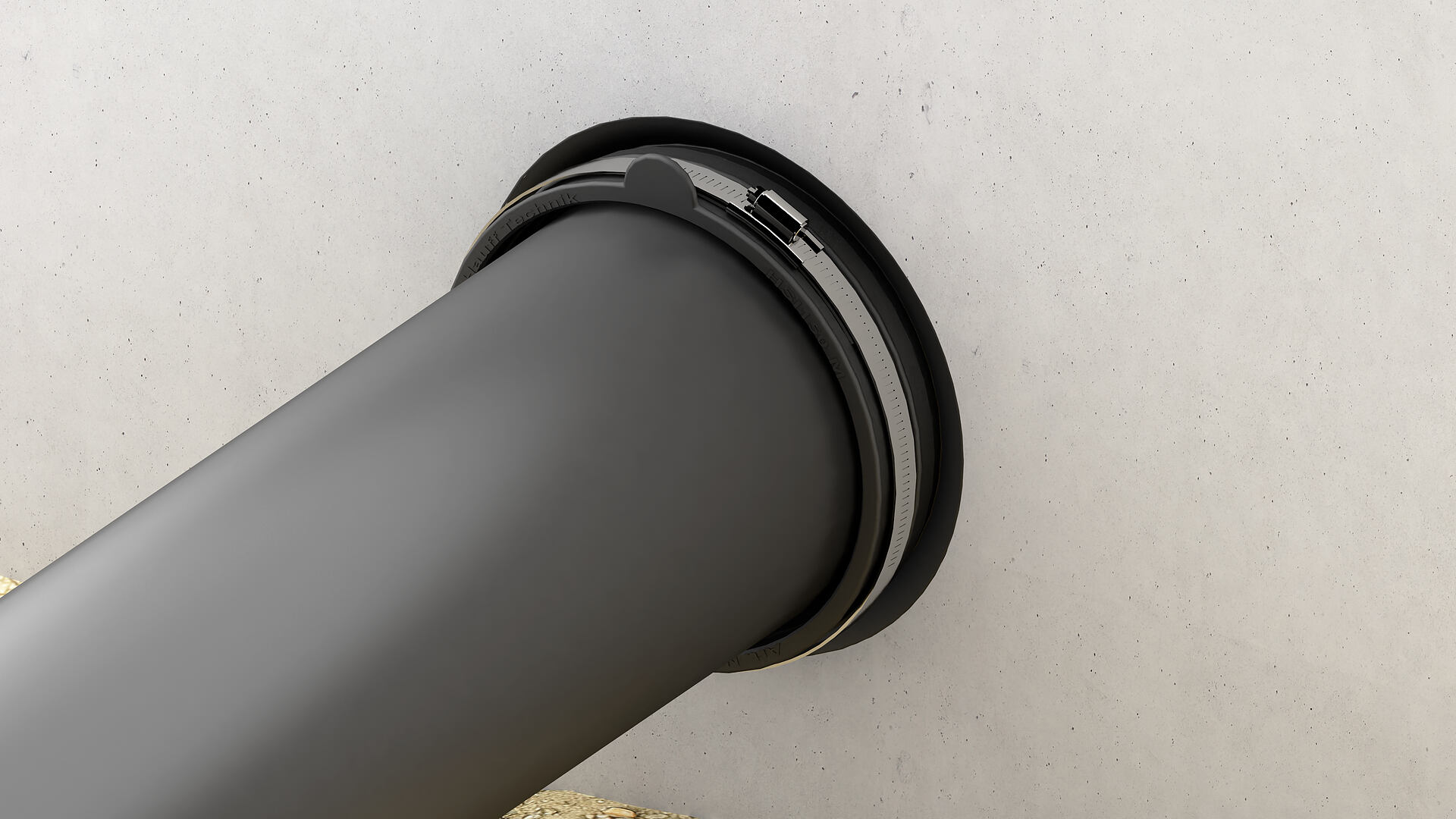

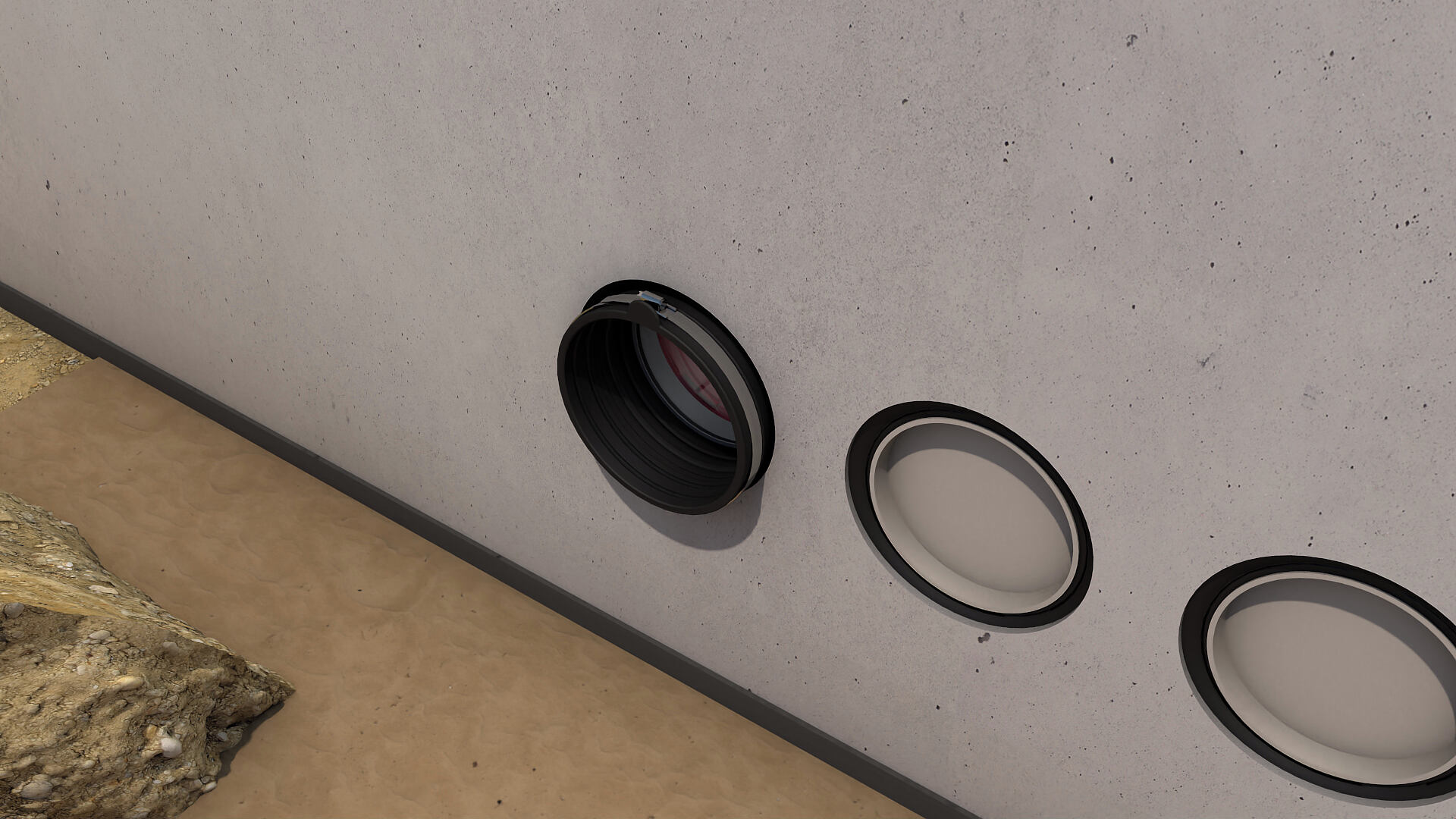

  • einseitige Anschlussmöglichkeit für Systemabdichtung sowie integrierte Gummimanschette zum Anschluss glatter Kabelschutzrohre

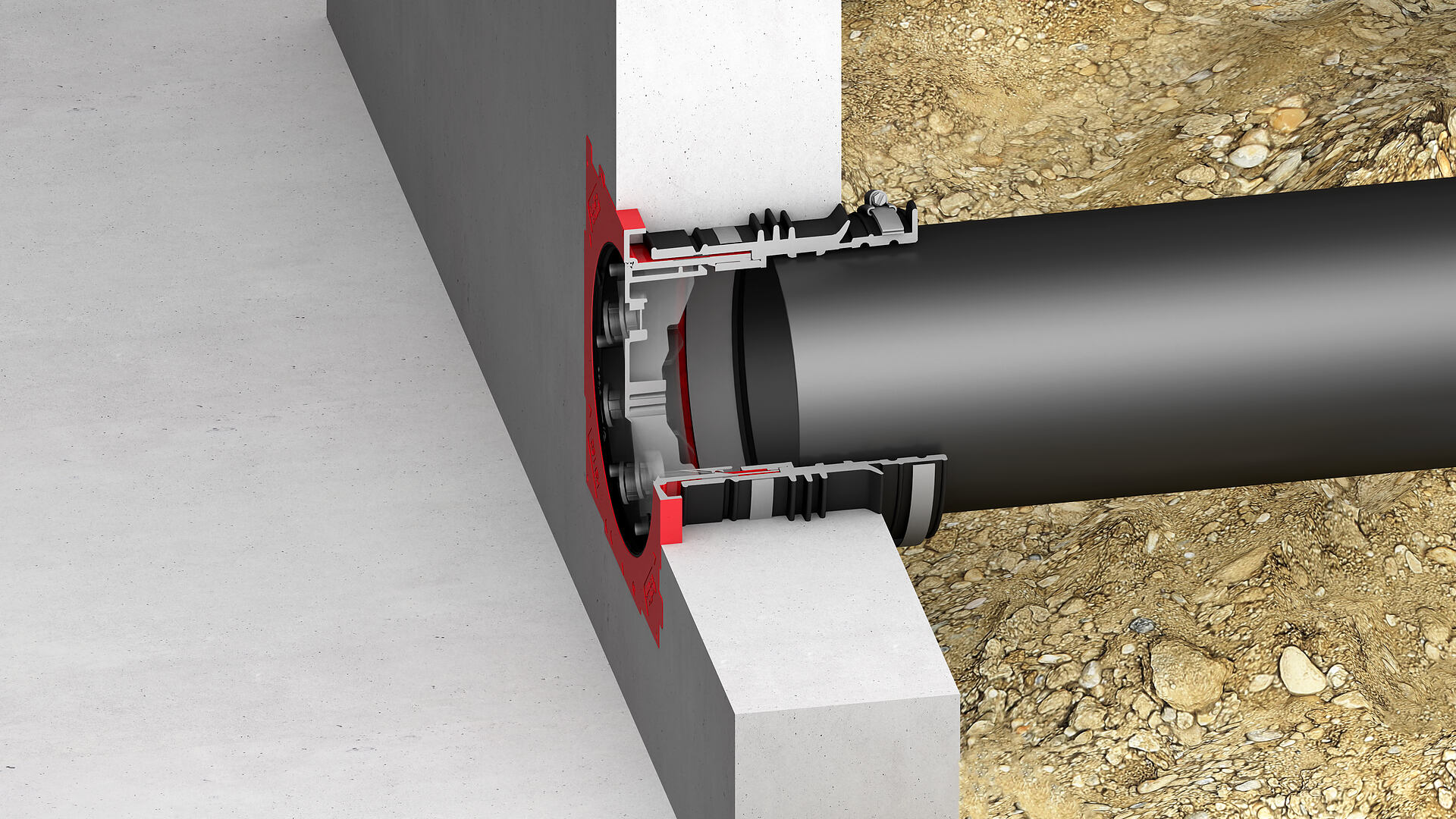

  • Definierte Einstecktiefe des Kabelschutzrohrs durch den Anschlag in der Manschette
  • Verstärkter Halt durch die "erhöhte" Einstecktiefe, auch bei einer Auslenkung des Schutzrohres

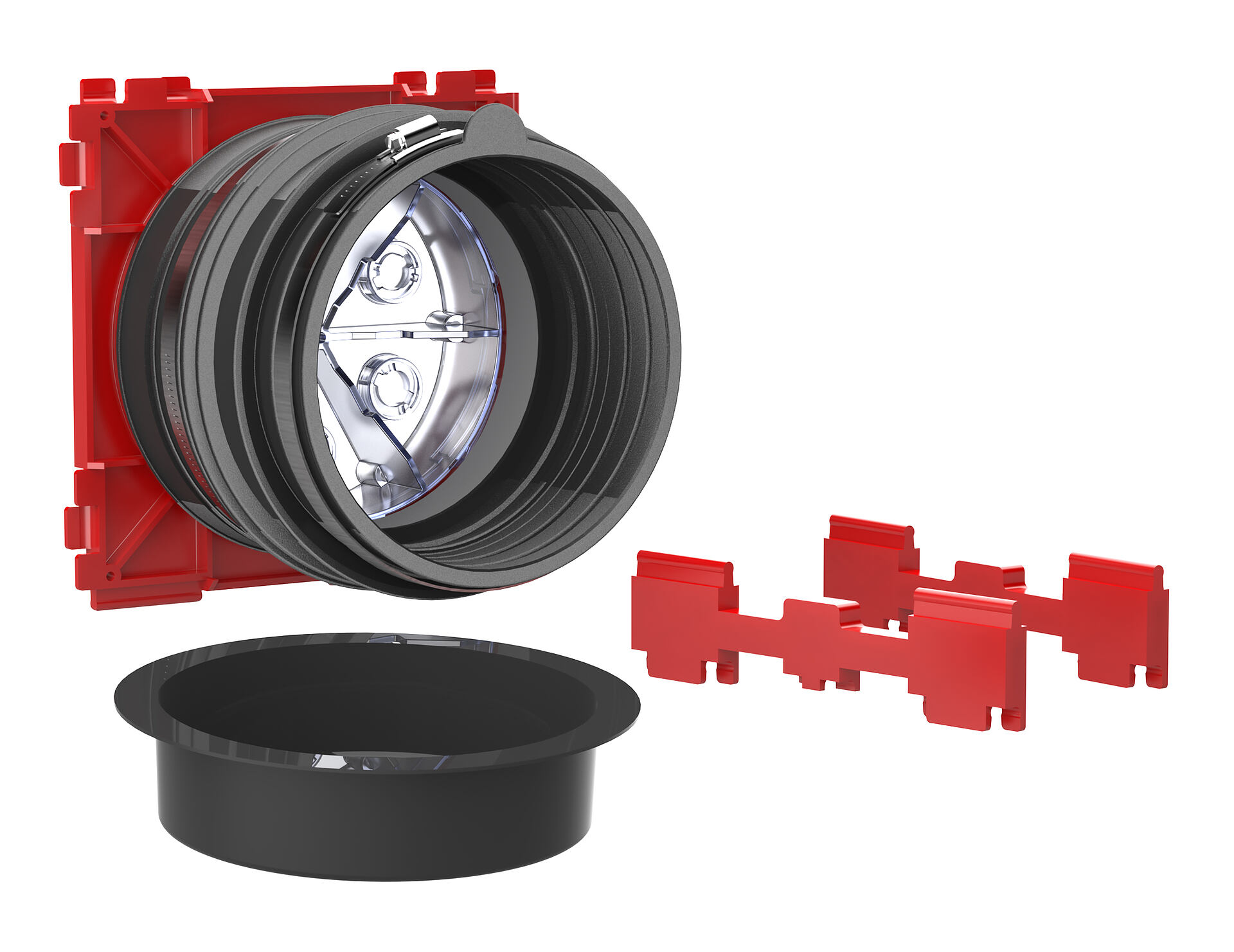

Lieferumfang:

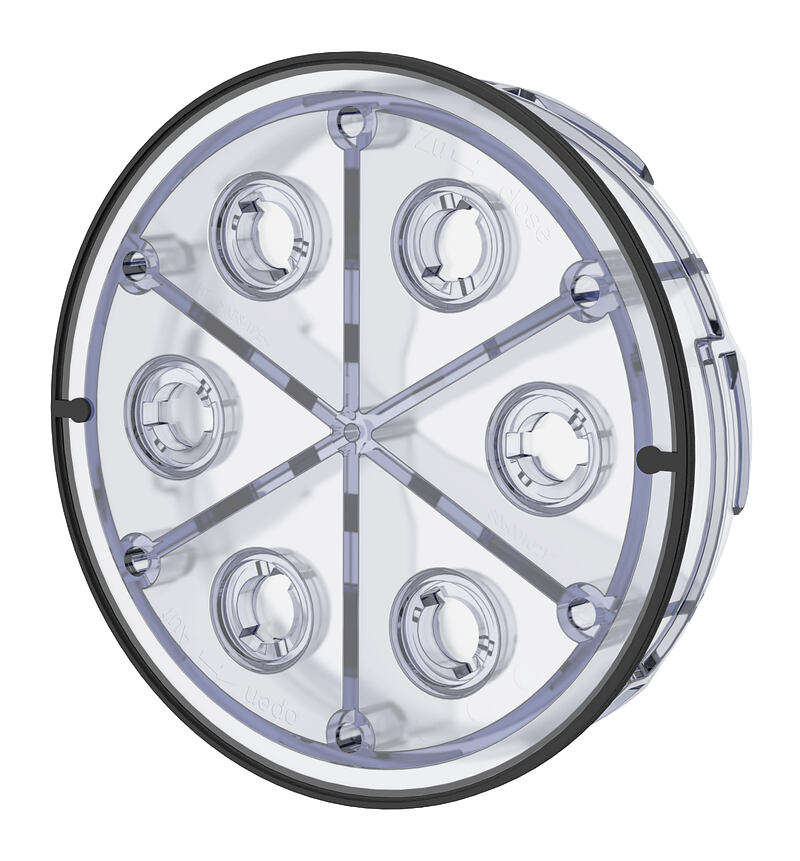

  • 1 Stück druckdichter Systemdeckel HSI150 DTS

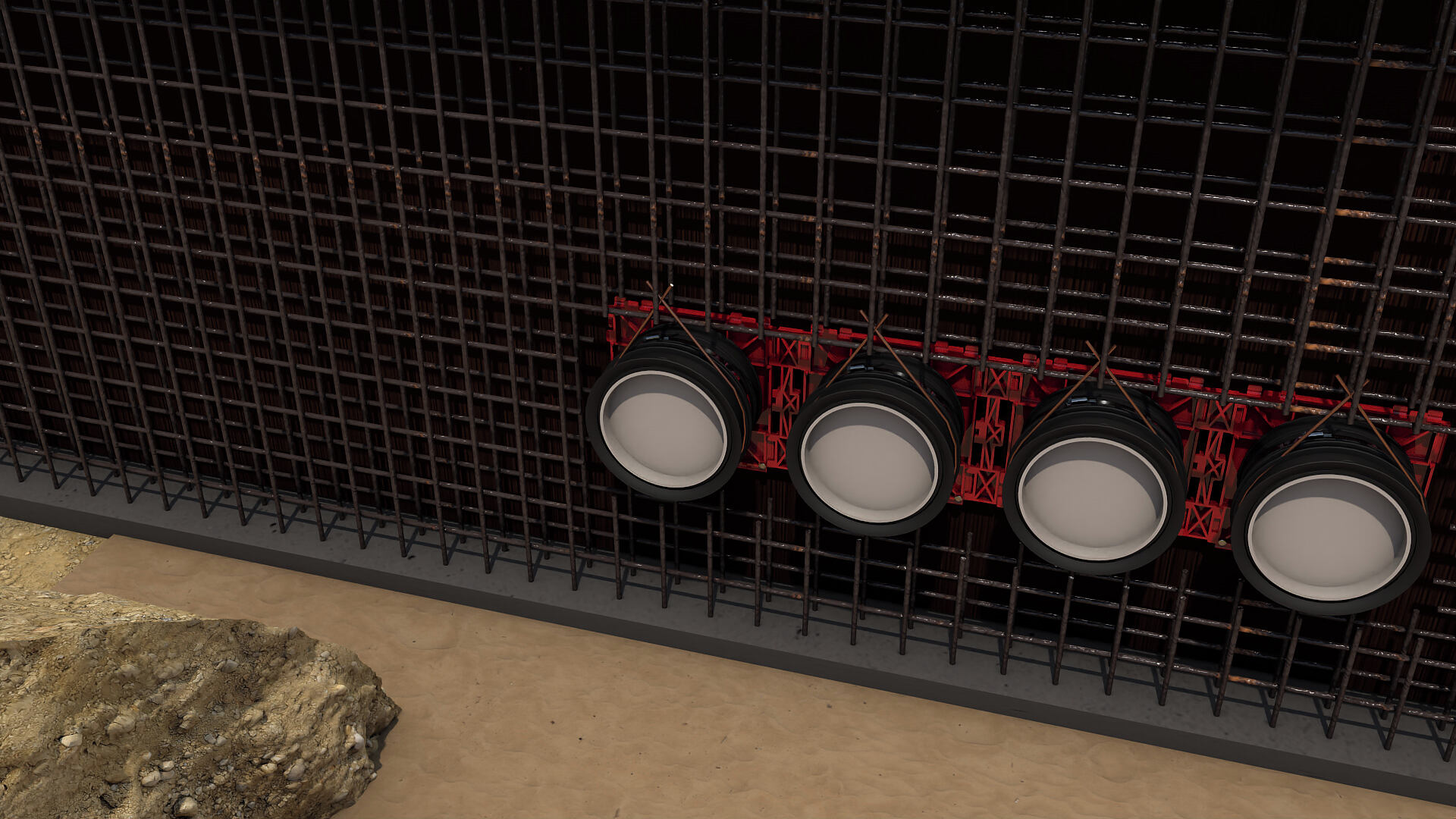

  • 2 Stück Abstandhalter HSI150 AH40
  • 1 Stück Blinddeckel
  • 2 Stück Spannbänder

Maße:

  • Rahmenmaß: 220 x 220 mm

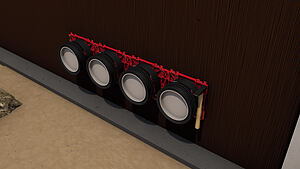

  • Achsabstand mit Abstandhalter: 250 mm

Eigenschaften:

  • FHRK-zertifiziert
  • DVGW-zertifiziert

Anwendungsbereich:

  • WU-Richtlinie: Beanspruchungsklasse 1 und 2

Werkstoff:

  • Dichtpackung: ABS mit 3-Stegdichtung aus TPE
  • Verschlussdeckel: ABS mit Dichtung aus TPE
  • Zwischenrohr: PVC
  • Manschette: EPDM
  • Spannbänder: W4
  • Blinddeckel: PP

Dichtheit:

  • gas- und wasserdicht
  • radonsicher
Downloads

Montageanleitung

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

Wandstärke (mm) Bestellbezeichnung Artikelnummer GTIN
120 HSI150 1x1 KMA163/120 3030319966 4052487224086
Datenblatt und Ausschreibungstext downloaden
title=
140 HSI150 1x1 KMA163/140 3030319967 4052487224093
Datenblatt und Ausschreibungstext downloaden
title=
150 HSI150 1x1 KMA163/150 3030319968 4052487224109
Datenblatt und Ausschreibungstext downloaden
title=
200 HSI150 1x1 KMA163/200 3030319969 4052487224116
Datenblatt und Ausschreibungstext downloaden
title=
250 HSI150 1x1 KMA163/250 3030319971 4052487224130
Datenblatt und Ausschreibungstext downloaden
title=
300 HSI150 1x1 KMA163/300 3030319972 4052487224147
Datenblatt und Ausschreibungstext downloaden
title=
350 HSI150 1x1 KMA163/350 3030319973 4052487224154
Datenblatt und Ausschreibungstext downloaden
title=
400 HSI150 1x1 KMA163/400 3030319974 4052487224161
